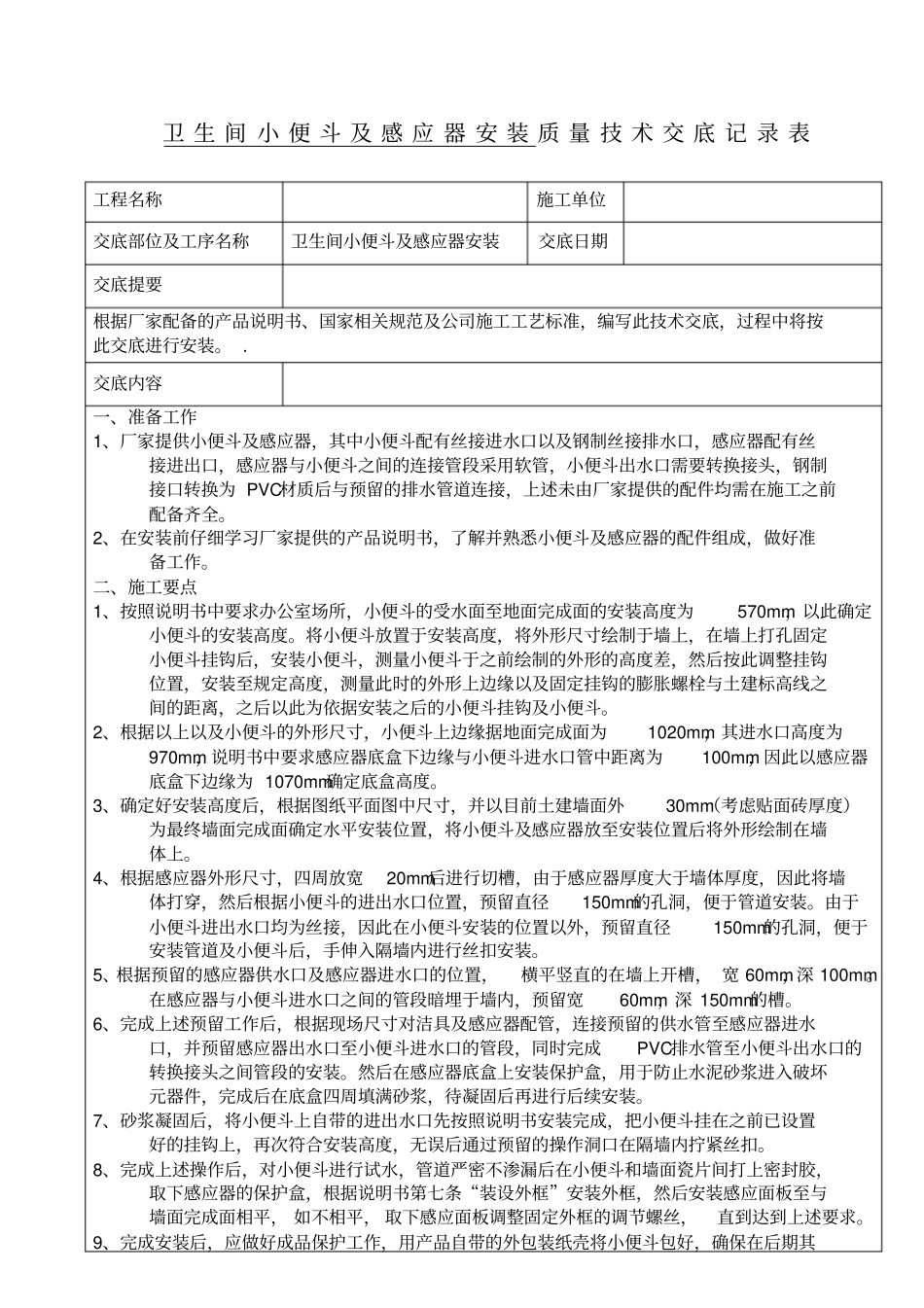

卫 生 间 小 便 斗 及 感 应 器 安 装 质 量 技 术 交 底 记 录 表工程名称施工单位交底部位及工序名称卫生间小便斗及感应器安装交底日期交底提要根据厂家配备的产品说明书、国家相关规范及公司施工工艺标准，编写此技术交底，过程中将按此交底进行安装
交底内容一、准备工作1、厂家提供小便斗及感应器，其中小便斗配有丝接进水口以及钢制丝接排水口，感应器配有丝接进出口，感应器与小便斗之间的连接管段采用软管，小便斗出水口需要转换接头，钢制接口转换为 PVC材质后与预留的排水管道连接，上述未由厂家提供的配件均需在施工之前配备齐全
2、在安装前仔细学习厂家提供的产品说明书，了解并熟悉小便斗及感应器的配件组成，做好准备工作
二、施工要点1、按照说明书中要求办公室场所，小便斗的受水面至地面完成面的安装高度为570mm，以此确定小便斗的安装高度
将小便斗放置于安装高度，将外形尺寸绘制于墙上，在墙上打孔固定小便斗挂钩后，安装小便斗，测量小便斗于之前绘制的外形的高度差，然后按此调整挂钩位置，安装至规定高度，测量此时的外形上边缘以及固定挂钩的膨胀螺栓与土建标高线之间的距离，之后以此为依据安装之后的小便斗挂钩及小便斗
2、根据以上以及小便斗的外形尺寸，小便斗上边缘据地面完成面为1020mm，其进水口高度为970mm，说明书中要求感应器底盒下边缘与小便斗进水口管中距离为100mm，因此以感应器底盒下边缘为 1070mm确定底盒高度
3、确定好安装高度后，根据图纸平面图中尺寸，并以目前土建墙面外30mm（考虑贴面砖厚度）为最终墙面完成面确定水平安装位置，将小便斗及感应器放至安装位置后将外形绘制在墙体上
4、根据感应器外形尺寸，四周放宽20mm后进行切槽，由于感应器厚度大于墙体厚度，因此将墙体打穿，然后根据小便斗的进出水口位置，预留直径150mm的孔洞，便于管道安装
由于小便斗进出水口均为丝接，
