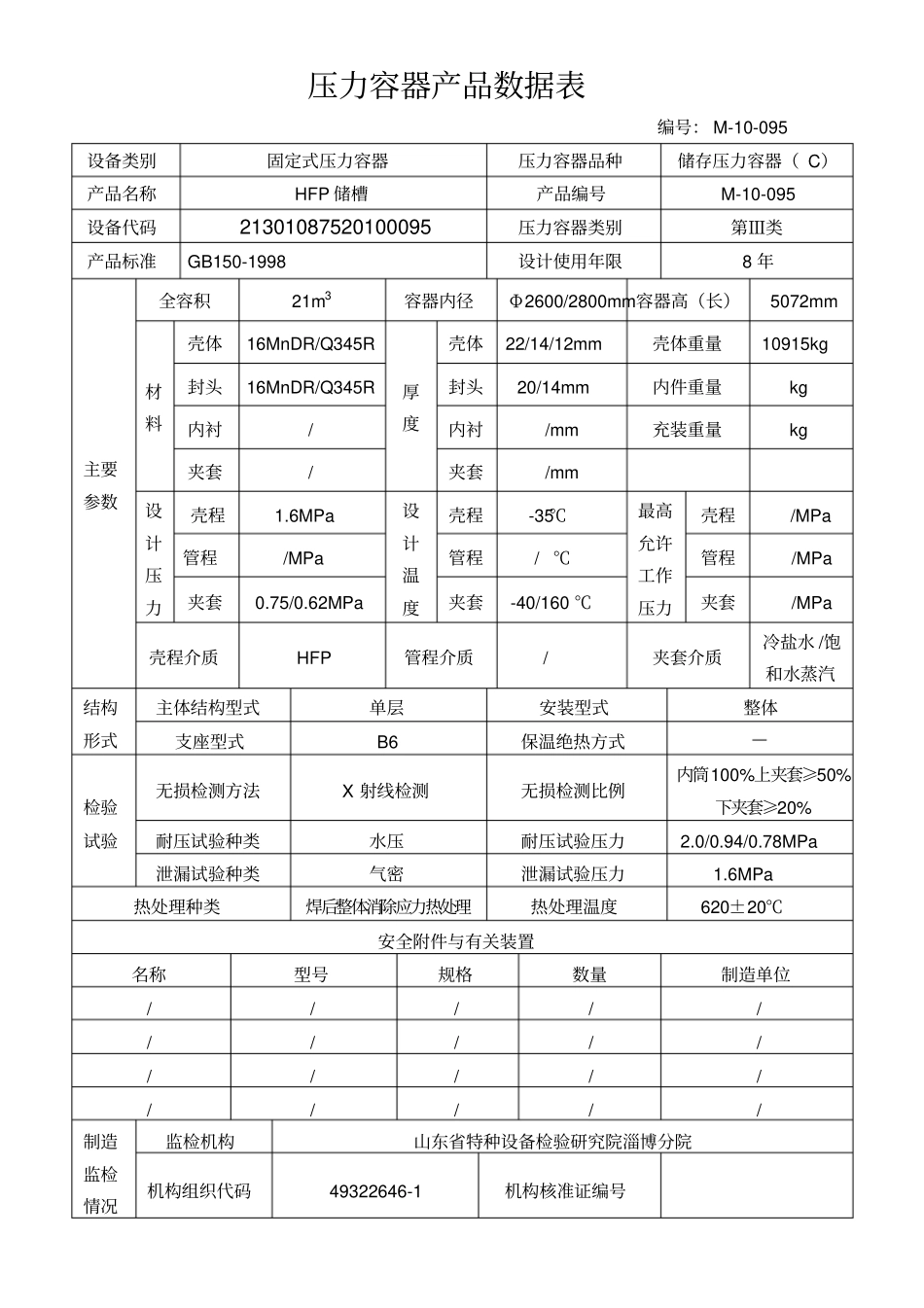

压力容器产品数据表编号： M-10-095 设备类别固定式压力容器压力容器品种储存压力容器（ C）产品名称HFP 储槽产品编号M-10-095 设备代码21301087520100095压力容器类别第Ⅲ类产品标准GB150-1998 设计使用年限8 年主要参数全容积21m3 容器内径Φ2600/2800mm 容器高（长）5072mm 材料壳体16MnDR/Q345R 厚度壳体22/14/12mm 壳体重量10915kg 封头16MnDR/Q345R 封头20/14mm 内件重量kg 内衬/ 内衬/mm 充装重量kg 夹套/ 夹套/mm 设计压力壳程1.6MPa 设计温度壳程-35℃最高允许工作压力壳程/MPa 管程/MPa 管程 / ℃管程/MPa 夹套0.75/0.62MPa 夹套 -40/160 ℃夹套/MPa 壳程介质HFP 管程介质 / 夹套介质冷盐水 /饱和水蒸汽结构形式主体结构型式单层安装型式整体支座型式B6 保温绝热方式检验试验无损检测方法X 射线检测无损检测比例内筒100% 上夹套≥50%下夹套≥20% 耐压试验种类水压耐压试验压力2.0/0.94/0.78MPa 泄漏试验种类气密泄漏试验压力1.6MPa 热处理种类焊后整体消除应力热处理热处理温度620±20℃安全附件与有关装置名称型号规格数量制造单位/ / / / / / / / / / / / / / / / / / / / 制造监检情况监检机构山东省特种设备检验研究院淄博分院机构组织代码49322646-1 机构核准证编号
