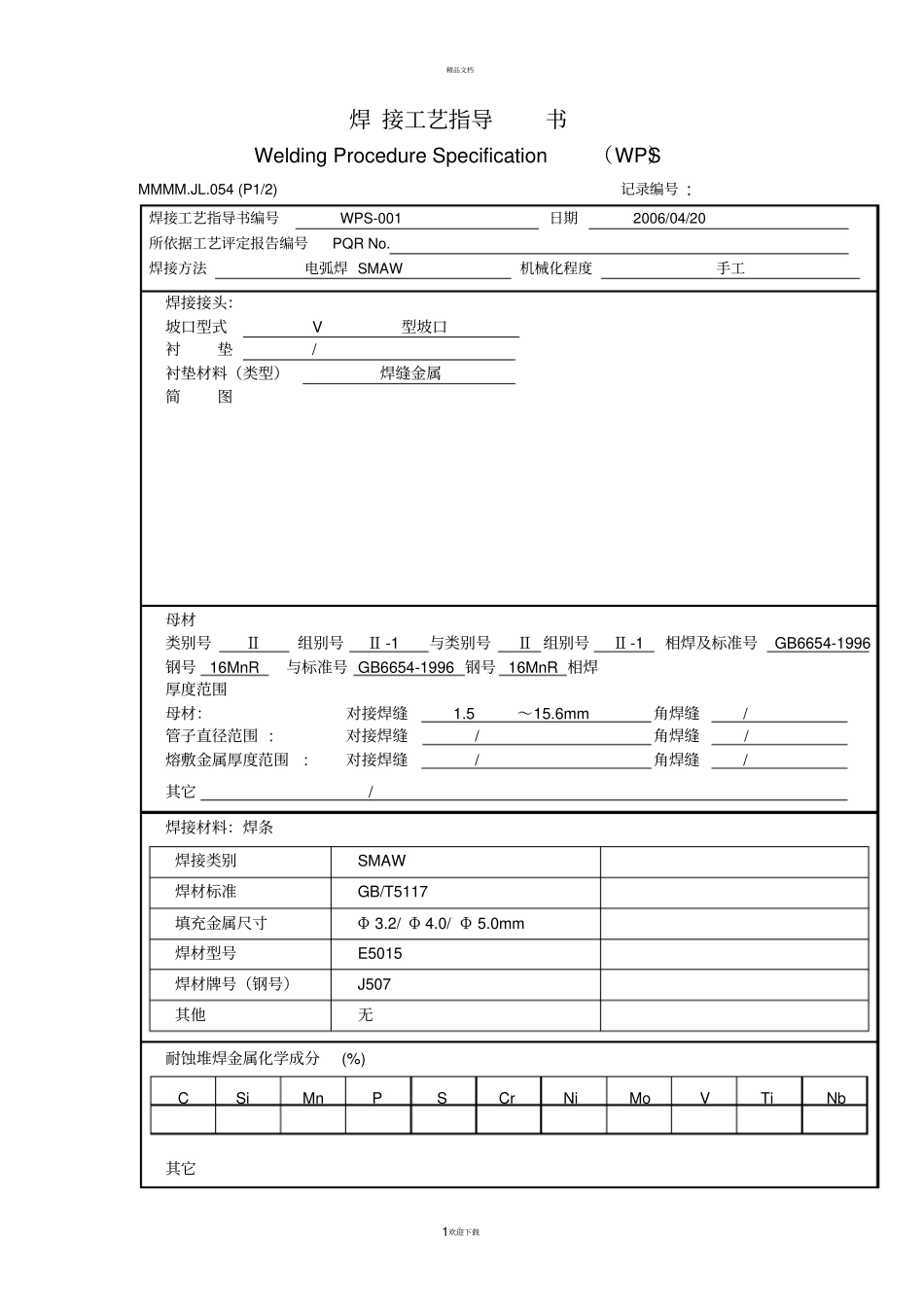

精品文档。1欢迎下载焊 接工艺指导书Welding Procedure Specification（WPS）MMMM.JL.054 (P1/2) 记录编号 : 焊接工艺指导书编号 WPS-001 日期 2006/04/20 所依据工艺评定报告编号PQR No. 焊接方法电弧焊 SMAW 机械化程度手工焊接接头：坡口型式 V型坡口衬垫 / 衬垫材料（类型）焊缝金属简图母材类别号Ⅱ组别号Ⅱ -1 与类别号Ⅱ 组别号Ⅱ-1 相焊及标准号 GB6654-1996钢号 16MnR 与标准号 GB6654-1996 钢号 16MnR 相焊厚度范围母材：对接焊缝 1.5～15.6mm 角焊缝 / 管子直径范围 : 对接焊缝 / 角焊缝 / 熔敷金属厚度范围: 对接焊缝 / 角焊缝 / 其它 / 焊接材料：焊条焊接类别SMAW 焊材标准GB/T5117 填充金属尺寸Φ 3.2/ Φ 4.0/ Φ 5.0mm 焊材型号E5015 焊材牌号（钢号）J507 其他无耐蚀堆焊金属化学成分 (%) C Si Mn P S Cr Ni Mo V Ti Nb 其它精品文档。2欢迎下载MMMM.JL.054 (P2/2)记录编号 :WPS-001 Rev.1 焊接位置对接焊缝位置平焊接方向 / 角焊缝位置 / 焊接方向 / 焊后热处理温度范围 ( ℃) / 时间范围 (h) / 保护气气体种类混合比流量L/min 保护气 / / / 尾部保护气 / / / 背面保护气 / / / 预热：最低预热温度 / 层 间 温 度≤250℃保持预热时间 / 加 热 方 式 / 电特性电流种类：交流极性：焊接电流范围（A）：电弧电压（ V）：焊道 / 焊层焊接方法填充材料焊接电流电弧电压（V）焊接速度(cm/min) 线能量(KJ/cm) 牌号直径极性电流 (A) 正面 1 SMAW J507Φ 3.2交流110～140 22～ 24 正面 2 SMAW J507Φ 4.0交流170～180 24～ 26 正面 3 SMAW J507Φ 5.0交流190～210 24～ 26 背面 1 SMAW J507Φ 5.0交流190～210 24～ 26 钨极类型及直径 / 喷嘴直径 (mm) / 熔滴过渡形式 / 焊丝送进速度 / 操作措施摆动焊或不摆动焊：不摆动摆动参数： / 焊前和层间清理：打磨背面清根方法打磨多道焊或单道焊：多道焊多丝焊或单丝焊 / 导电嘴到工件的距离：锤击 / 其他 / 编制日期审核日期批准日期精品文档。3欢迎下载精品文档。4欢迎下载欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书， 学习资料等等打造全网一站式需求
