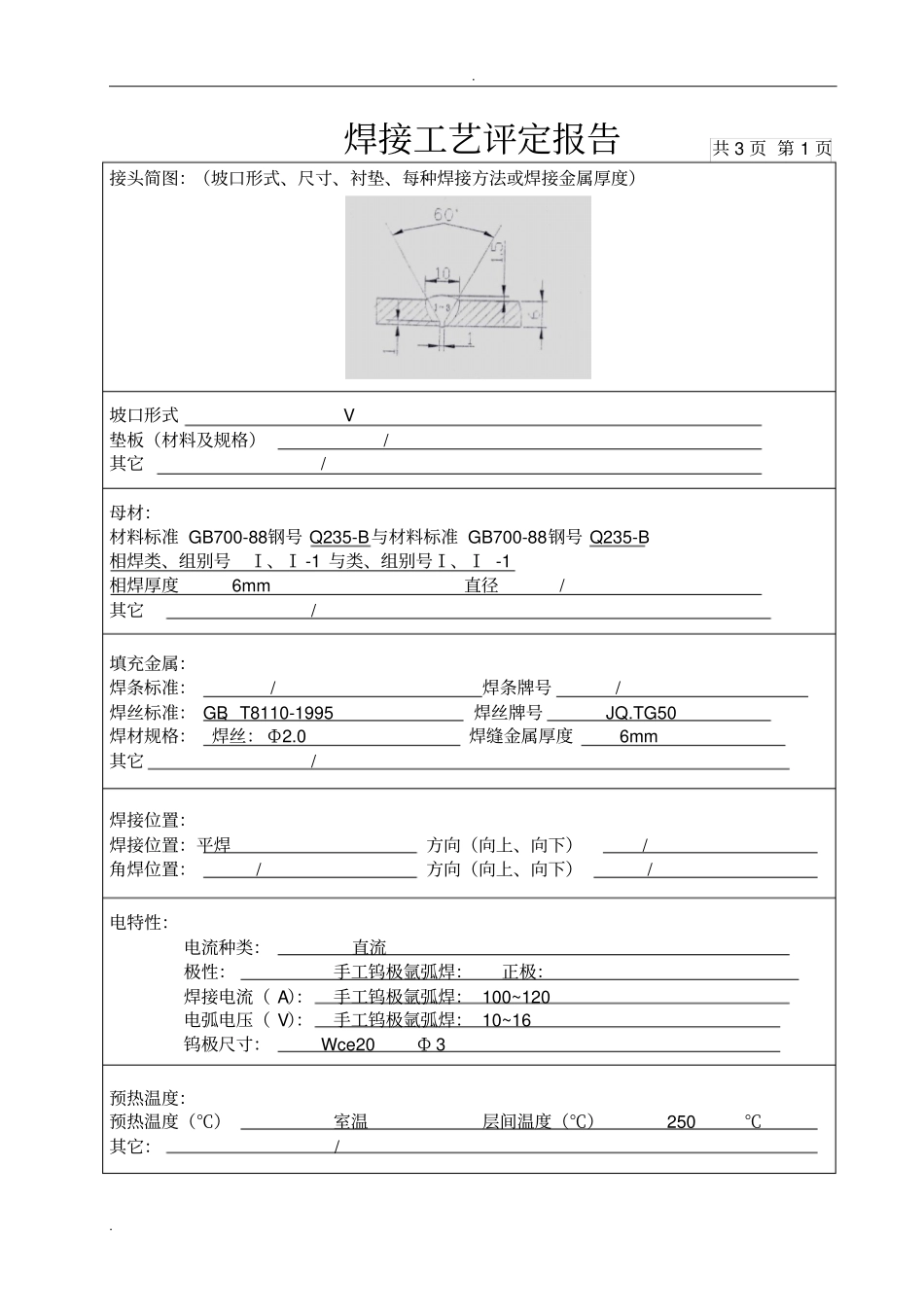

. . 压力管道报验资料序号资料名称备注1 特种设备安装改造维修造知书2 压力管道安装安全质量监督检验申报书3 安装单位资质证书4 安装单位施工方案5 焊工及无损检测人员资格复印件6 设计变更单7 管材质量证明书及验收记录8 管件、阀门合格证及验收记录9 阀门强度试验记录10 焊材质量证明书及验收记录11 焊接工艺评定12 焊接施工检查记录13 管道安装质量检查记录14 焊缝无损检测报告15 管道焊缝布置图及无损检测焊口标注图16 静电接电测试记录17 管道强度试验记录18 气密性（泄漏性）试验记录19 管道吹扫记录20 防腐施工记录21 绝热施工记录22 牺牲阳极施工记录23 隐蔽工程施工记录24 竣工图25 所监检的压力管道明细表26 压力管道安装质量证明书. . 焊接工艺评定报告焊接工艺评定报告编号： PQR05-01 焊接工艺评定指导书编号： WPS05-01 焊接方法：手工氩弧焊机械化程度（手工、半自动、自动）手工编制 ：日期审核：日期：批准：日期：中冶天工上海十三冶江阴兴澄特钢项目经理部. . 焊接工艺评定报告接头简图：（坡口形式、尺寸、衬垫、每种焊接方法或焊接金属厚度）坡口形式 V 垫板（材料及规格） / 其它 / 母材：材料标准 GB700-88钢号 Q235-B与材料标准 GB700-88钢号 Q235-B 相焊类、组别号Ⅰ、Ⅰ -1 与类、组别号Ⅰ、Ⅰ -1 相焊厚度 6mm 直径 / 其它 / 填充金属：焊条标准： / 焊条牌号 / 焊丝标准： GB、T8110-1995 焊丝牌号 JQ.TG50 焊材规格：焊丝： Ф2.0 焊缝金属厚度 6mm 其它 / 焊接位置：焊接位置：平焊方向（向上、向下） / 角焊位置： / 方向（向上、向下） / 电特性：电流种类：直流极性：手工钨极氩弧焊：正极：焊接电流（ A）：手工钨极氩弧焊： 100~120 电弧电压（ V）：手工钨极氩弧焊： 10~16 钨极尺寸： Wce20 Ф 3 预热温度：预热温度（℃）室温层间温度（℃） 250℃其它： / 共 3 页 第 1 页. . 焊接工艺评定报告焊后热处理：焊后热处理温度（℃）保温时间（ h） / 气体保护气体种类混合比流量（ L/min ）保护气Ar / 6~8 尾部保护气/ / 背面保护气Ar / 6~8 技术措施：焊接速度 7~13cm/min 摆动或不摆动焊摆动焊摆动参数焊工自己掌握多道焊或单道焊多道焊多丝或单丝焊 / 其它 / 焊缝外观检查：焊缝表面无裂缝、未焊透、未熔合、咬边等缺陷。无损检测：检验方法： RT 无裂纹（报告编号：理2005-01）...
