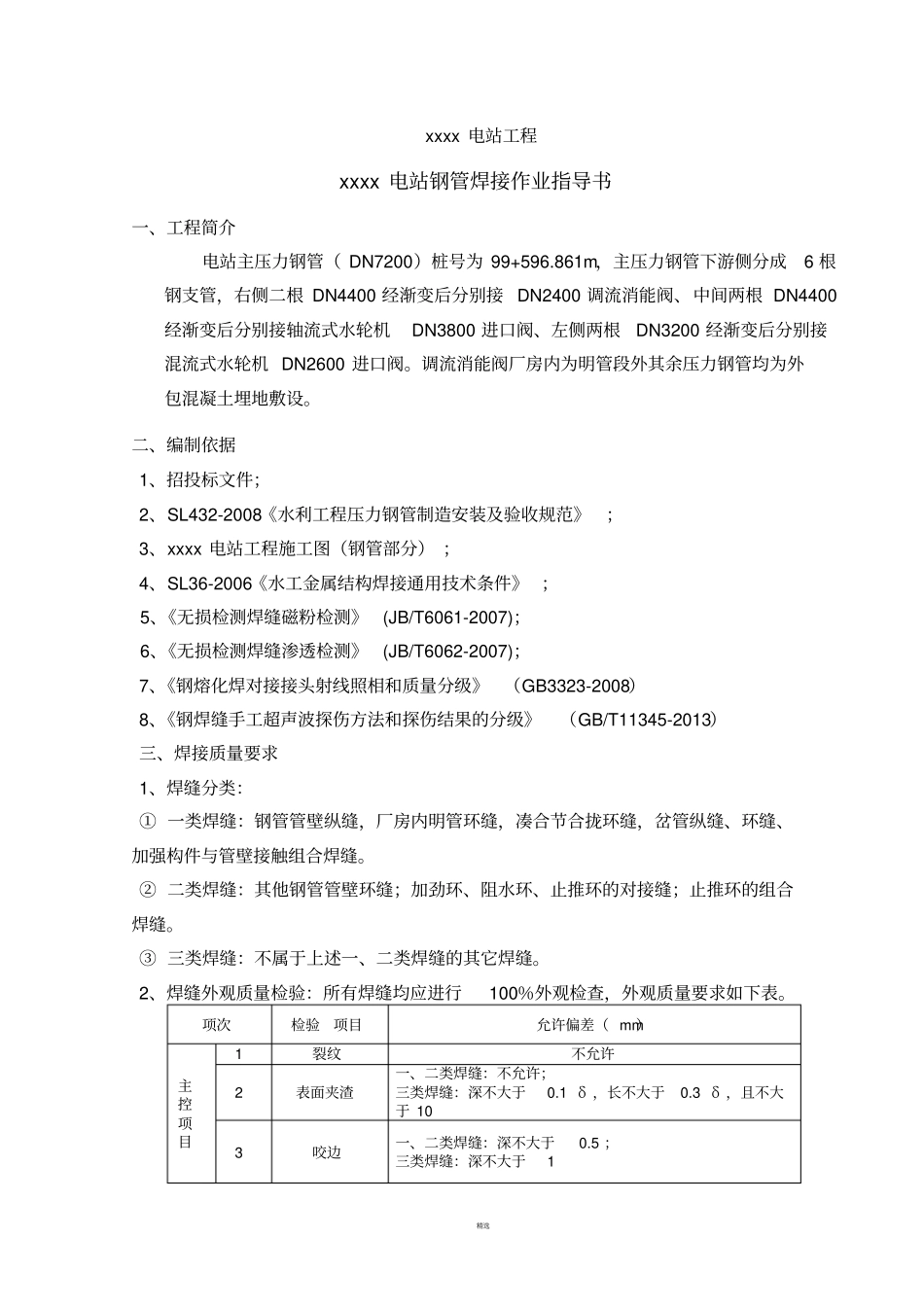

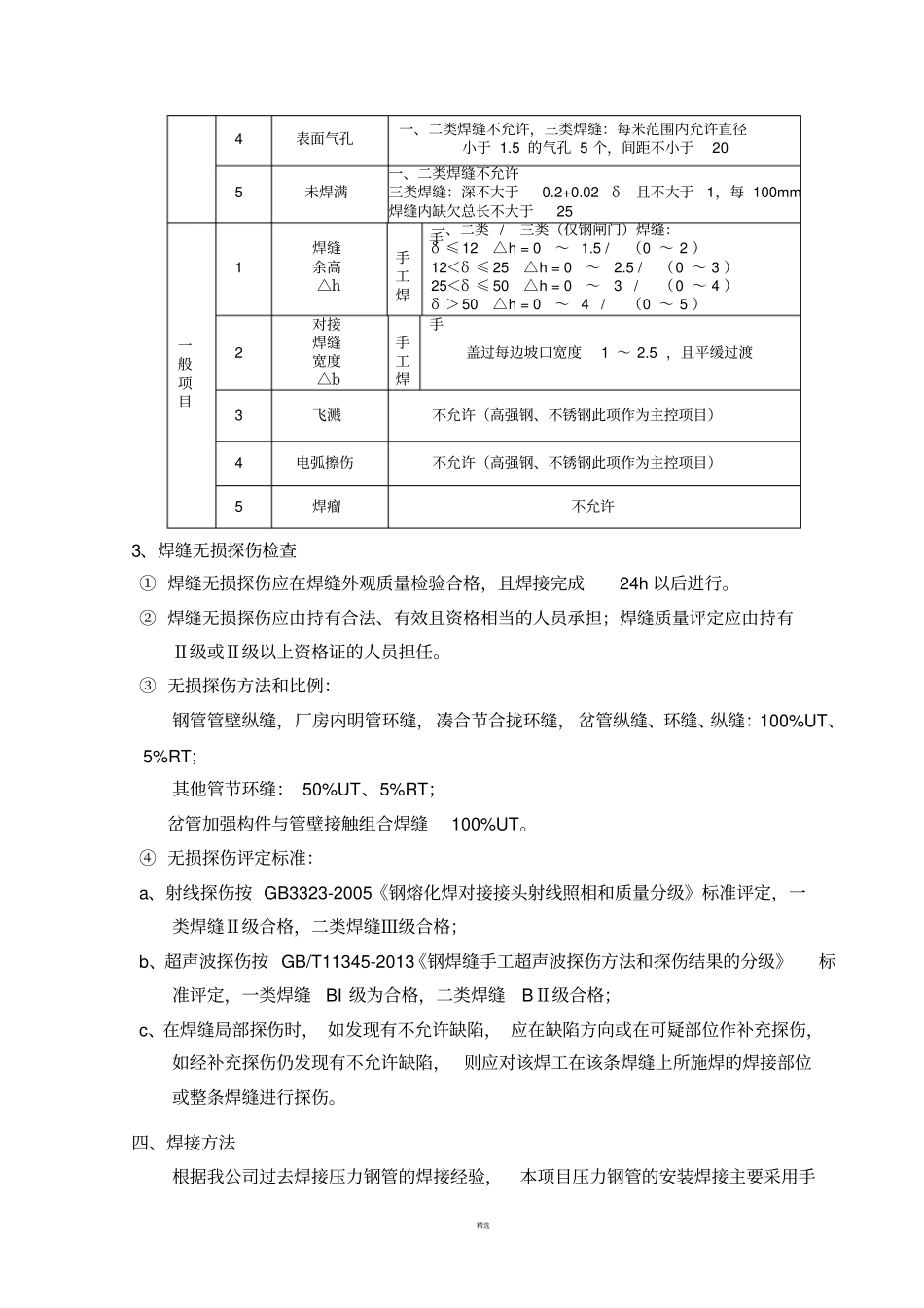

精选xxxx 电站工程xxxx 电站钢管焊接作业指导书一、工程简介电站主压力钢管（ DN7200）桩号为 99+596.861m，主压力钢管下游侧分成6 根钢支管，右侧二根 DN4400 经渐变后分别接 DN2400 调流消能阀、中间两根 DN4400经渐变后分别接轴流式水轮机DN3800 进口阀、左侧两根DN3200 经渐变后分别接混流式水轮机 DN2600 进口阀。调流消能阀厂房内为明管段外其余压力钢管均为外包混凝土埋地敷设。二、编制依据1、招投标文件；2、SL432-2008《水利工程压力钢管制造安装及验收规范》；3、xxxx 电站工程施工图（钢管部分） ；4、SL36-2006《水工金属结构焊接通用技术条件》 ；5、《无损检测焊缝磁粉检测》(JB/T6061-2007)；6、《无损检测焊缝渗透检测》(JB/T6062-2007)；7、《钢熔化焊对接接头射线照相和质量分级》（GB3323-2008）8、《钢焊缝手工超声波探伤方法和探伤结果的分级》（GB/T11345-2013）三、焊接质量要求1、焊缝分类：① 一类焊缝：钢管管壁纵缝，厂房内明管环缝，凑合节合拢环缝，岔管纵缝、环缝、加强构件与管壁接触组合焊缝。② 二类焊缝：其他钢管管壁环缝；加劲环、阻水环、止推环的对接缝；止推环的组合焊缝。③ 三类焊缝：不属于上述一、二类焊缝的其它焊缝。2、焊缝外观质量检验：所有焊缝均应进行100％外观检查，外观质量要求如下表。项次检验项目允许偏差（ mm）主控项目1 裂纹不允许2 表面夹渣一、二类焊缝：不允许；三类焊缝：深不大于0.1 δ ，长不大于0.3 δ ，且不大于 10 3 咬边一、二类焊缝：深不大于0.5 ；三类焊缝：深不大于1 精选4 表面气孔一、二类焊缝不允许，三类焊缝：每米范围内允许直径小于 1.5 的气孔 5 个，间距不小于20 5 未焊满一、二类焊缝不允许三类焊缝：深不大于0.2+0.02 δ且不大于1，每 100mm焊缝内缺欠总长不大于25 一般项目1 焊缝余高△h手手工焊一、二类 / 三类（仅钢闸门）焊缝：δ ≤12 △h = 0 ～ 1.5 /（0 ～ 2 ）12＜δ ≤ 25 △h = 0 ～ 2.5 /（0 ～ 3 ）25＜δ ≤ 50 △h = 0 ～ 3 /（0 ～ 4 ）δ ＞50 △h = 0 ～ 4 /（0 ～ 5 ）2 对接焊缝宽度△b手手工焊盖过每边坡口宽度1 ～ 2.5 ，且平缓过渡3 飞溅不允许（高强钢、不锈钢此项作为主控项目）4 电弧擦伤不允许（高强钢、不锈钢此项作为主控项目）5 焊瘤不允许3、焊缝无损探伤检查① 焊缝无损探伤应在焊缝外观质量检验合格，且焊接完成24h 以...
