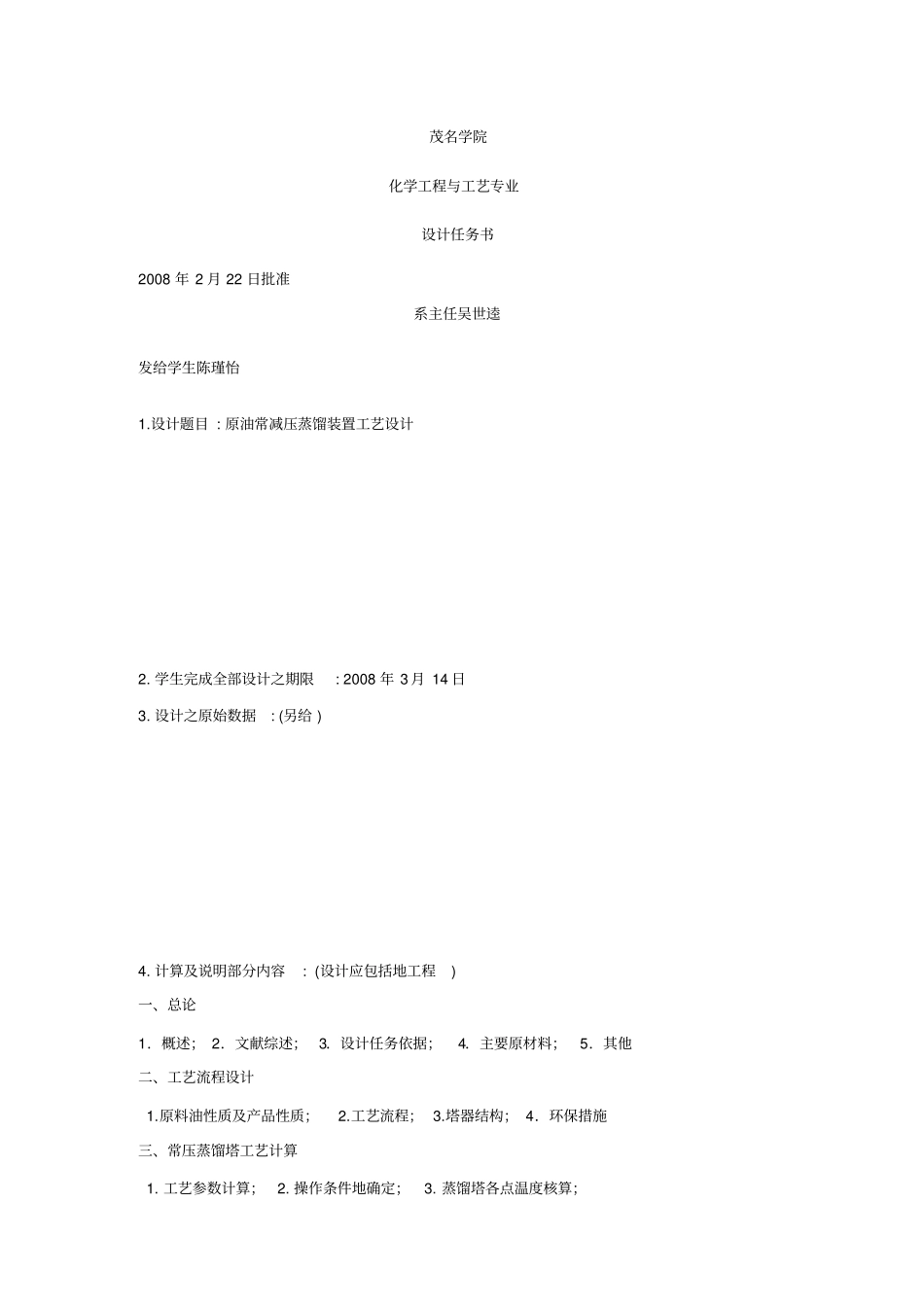

茂名学院化学工程与工艺专业设计任务书2008 年 2 月 22 日批准系主任吴世逵发给学生陈瑾怡1.设计题目 : 原油常减压蒸馏装置工艺设计2. 学生完成全部设计之期限: 2008 年 3 月 14 日3. 设计之原始数据: (另给 ) 4. 计算及说明部分内容: (设计应包括地工程) 一、总论1．概述； 2．文献综述； 3．设计任务依据；4．主要原材料；5．其他二、工艺流程设计 1.原料油性质及产品性质；2.工艺流程； 3.塔器结构； 4．环保措施三、常压蒸馏塔工艺计算 1. 工艺参数计算；2. 操作条件地确定；3. 蒸馏塔各点温度核算； 4. 蒸馏塔汽液负荷计算四、常压蒸馏塔尺寸计算 1. 塔径计算； 2. 塔高计算五、常压蒸馏塔水力学计算六、车间布置设计1.车间平面布置方案；2.车间平面布置图；3.常压蒸馏塔装配图七、参考资料5. 绘图部分内容 : (明确说明必绘之图) (1) 原油常减压蒸馏装置工艺流程图(2) 主要塔器图(3) 常压蒸馏塔汽液负荷分布图(4) 常压蒸馏塔装配图6. 发出日期 : 2008 年 2 月 25 日设计指导教师 : 完成任务日期 : 2008 年 3 月日学生签名 : 化学工程与工艺课程设计原油常减压蒸馏装置工艺设计基础数据一. 原油地一般性质大港原油，204d= 0.8717；特性因数 K=12.0 二. 原油实沸点蒸馏数据表 1 原油实沸点蒸馏数据序馏出温度馏出 , % 序馏出温度馏出 , % 序馏出温度馏出 , % 号℃重体号℃重体号℃重体1 113 2.37 3.28 7 283 20.86 22.89 13 385 39.80 42.35 2 148 5.58 6.54 8 300 24.00 26.13 14 399 43.01 45.62 3 180 8.53 9.84 9 318 27.11 29.35 15 419 46.14 48.79 4 210 11.54 13.12 10 335 30.31 32.66 16 460 59.13 61.65 5 235 14.59 16.38 11 353 33.49 35.92 17 500 71.32 73.48 6 256 17.68 19.61 12 364 36.68 39.17 三. 原油平衡蒸发数据表 2 原油平衡蒸发数据累计馏出 , ％(体 ) 3 10 20 30 40 50 60 70 平衡蒸发温度 , ℃200 237 280 316 348 381 409 436 四. 产品方案及产品性质表 3 产品产率及其性质产品沸点范围产率相对密度恩氏蒸馏数据 , ℃名称℃%(重) 204d初10% 30% 50% 70% 90% 终重整原料初 ~130 4.2 0.7342 58 87 93 99 106 118 130 航空煤油130~230 9.4 0.7909 142 162 180 192 205 228 243 轻柴油230~320 13.5 ...
