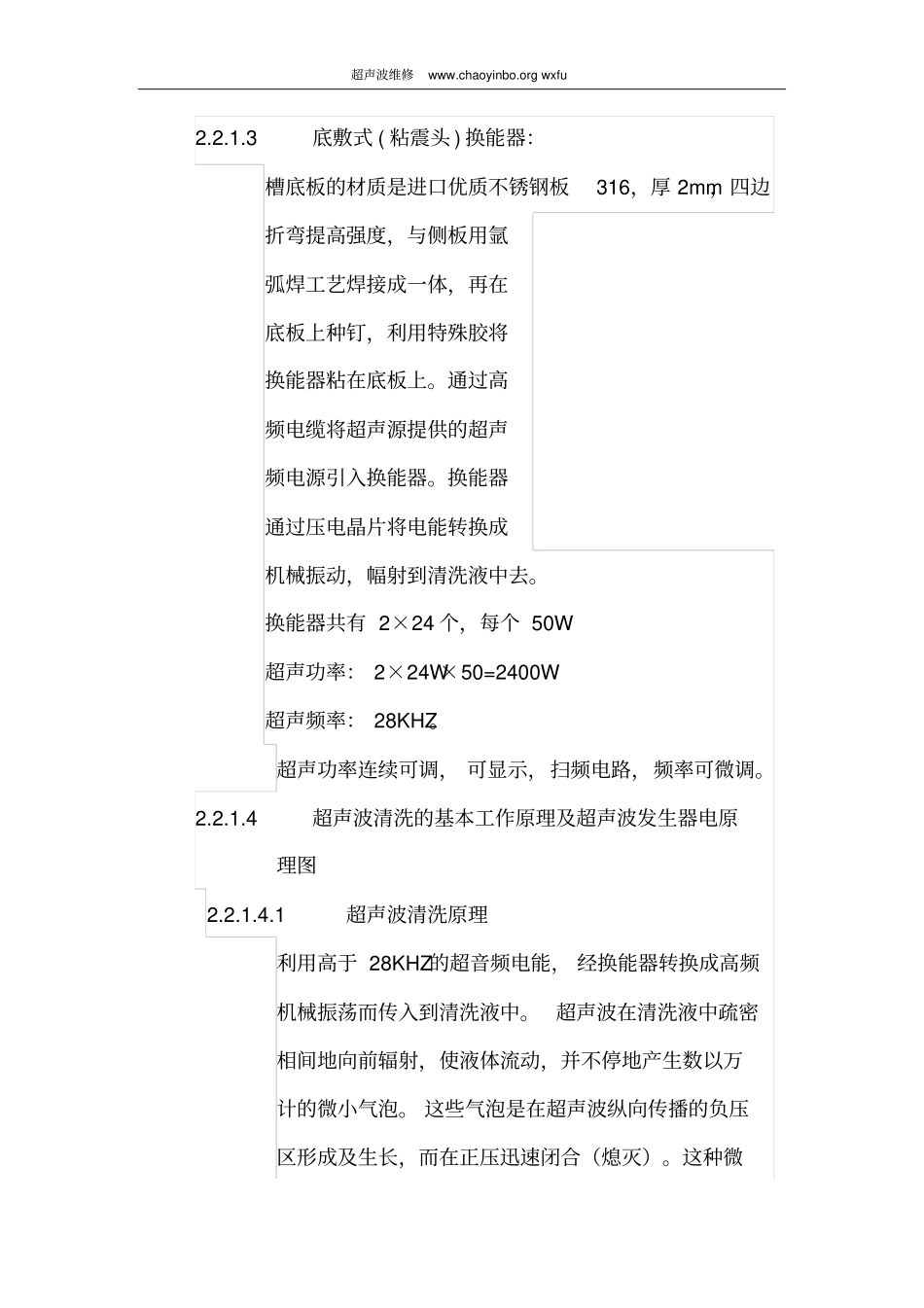

超声波维修www.chaoyinbo.org wxfu 双槽式超声波清洗机使用说明书一、概论1.1 感谢您使用我公司为您设计制造的《两槽式超声波清洗机》；该机型号： CJD-2048AF 设备用途：用于清洗零件的粉尘和其他污物。设备能力：每天可连续三班工作，每班8 小时。1.2 工艺流程：上料 --- 超声波清洗 --- 超声波漂洗 --- 下料序号工序方法工序说明介质时间加热方式工作方式工作温控1 超声波清洗1200W 28KHZ 环保水性清洗剂5-10min 板式加热超声波振动50℃—80℃2 超声波漂洗1200W 28KHZ 市水同上板式加热超声波振动50℃—80℃1.3 主要技术参数：1.3.1 设备最大外形尺寸： 1150×780×820mm 1.3.2 整机额定电功率： 11KW 1.3.3 超声波功率： 2.4KW 1.3.4 加热功率： 8KW 超声波维修www.chaoyinbo.org wxfu 1.3.5纯水用量： 0.5 米3/ 天1.3.6 电源： 380V，50HZ，三相五线制。二、结构组成与各主要组成部份功能2.1结构组成：CJD-2048AF型超声波清洗机，是由超声波清洗槽、漂洗槽、洗篮、超声波发生器、换能器、自动温控加热系统、机座、机架、外罩等组成。2.2各主要组成部分功能：2.2.1第一槽（超声波清洗槽）：2.2.1.1槽体尺寸 :600 ×400×400mm，槽底侧设有 1 个Φ3/4 ″ 排水口，方便排水。2.2.1.2工作液 : 市水+清洗液超声波维修www.chaoyinbo.org wxfu 2.2.1.3底敷式 ( 粘震头 ) 换能器：槽底板的材质是进口优质不锈钢板316，厚 2mm，四边折弯提高强度，与侧板用氩弧焊工艺焊接成一体，再在底板上种钉，利用特殊胶将换能器粘在底板上。通过高频电缆将超声源提供的超声频电源引入换能器。换能器通过压电晶片将电能转换成机械振动，幅射到清洗液中去。换能器共有 2×24 个，每个 50W 超声功率： 2×24W×50=2400W 超声频率： 28KHZ。超声功率连续可调， 可显示，扫频电路，频率可微调。2.2.1.4超声波清洗的基本工作原理及超声波发生器电原理图2.2.1.4.1超声波清洗原理利用高于 28KHZ的超音频电能， 经换能器转换成高频机械振荡而传入到清洗液中。 超声波在清洗液中疏密相间地向前辐射，使液体流动，并不停地产生数以万计的微小气泡。 这些气泡是在超声波纵向传播的负压区形成及生长，而在正压迅速闭合（熄灭）。这种微超声波维修www.chaoyinbo.org wxfu 小气泡的形成、生成迅速闭合称为空化现象。在空化现象中气泡闭合时形成超过1000 个大气压的瞬时高压。连续不断产生的瞬时高压，像一...
