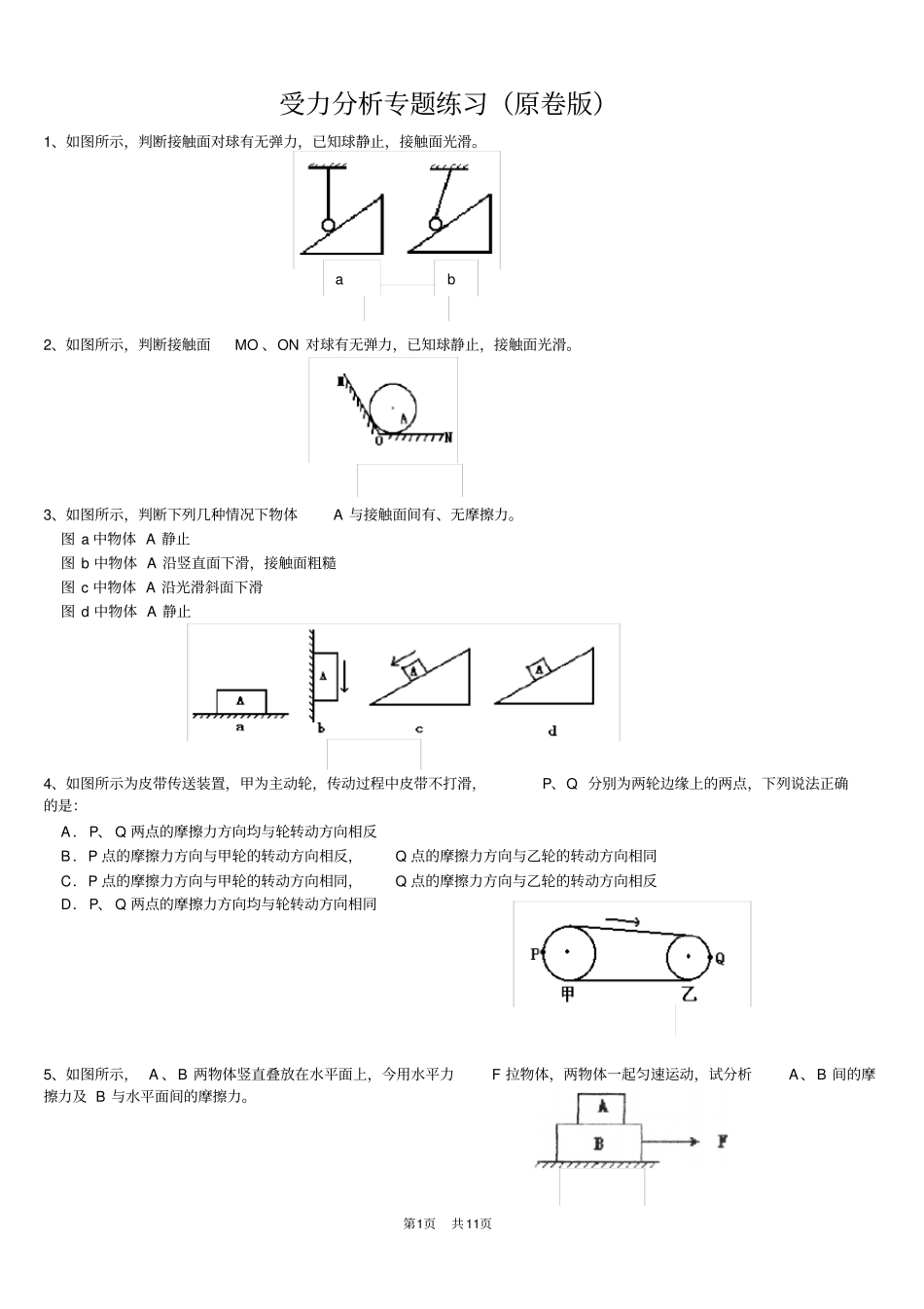

第1页共 11页受力分析专题练习（原卷版）1、如图所示，判断接触面对球有无弹力，已知球静止，接触面光滑。2、如图所示，判断接触面MO 、ON 对球有无弹力，已知球静止，接触面光滑。3、如图所示，判断下列几种情况下物体A 与接触面间有、无摩擦力。图 a 中物体 A 静止图 b 中物体 A 沿竖直面下滑，接触面粗糙图 c 中物体 A 沿光滑斜面下滑图 d 中物体 A 静止4、如图所示为皮带传送装置，甲为主动轮，传动过程中皮带不打滑，P、Q 分别为两轮边缘上的两点，下列说法正确的是：A．P、 Q 两点的摩擦力方向均与轮转动方向相反B．P 点的摩擦力方向与甲轮的转动方向相反，Q 点的摩擦力方向与乙轮的转动方向相同C．P 点的摩擦力方向与甲轮的转动方向相同，Q 点的摩擦力方向与乙轮的转动方向相反D．P、 Q 两点的摩擦力方向均与轮转动方向相同5、如图所示， A 、B 两物体竖直叠放在水平面上，今用水平力F 拉物体，两物体一起匀速运动，试分析A、B 间的摩擦力及 B 与水平面间的摩擦力。a b 第2页共 11页6、如图所示，竖直墙壁光滑，分析静止的木杆受哪几个力作用。7、如图所示，Ａ、Ｂ、Ｃ叠放于水平地面上，加一水平力Ｆ，三物体仍静止，分析Ａ、Ｂ、Ｃ的受力情况。8、如图所示，物体Ａ、Ｂ静止，画出Ａ、Ｂ的受力图。9、如图所示，用两相同的夹板夹住三个重为G的物体 A、 B、C，三个物体均保持静止，请分析各个物体的受力情况. 10、A 物体都静止，分析A 物体的受力情况A F A 第3页共 11页11、分析 A 的受力情况12、分析物体在水平面上物体A 和 B 的受力13、画出图中物体受力示意图，并写出力的名称及施力物体．（a）物体 A 静止，接触面光滑（b）A沿粗糙斜面上行（c）A 沿粗糙水平面滑行（d）竖直墙壁光滑，A静止F A F A 匀 速下滑A B 匀速A B F A B F 第4页共 11页14、各图中 A物体都保持静止，画出A 的受力分析图．15、下列图中的A 物体都静止不动，且接触面光滑，试对A进行受力分析．16、如图中的杆AB靠在表面光滑的半球C上而处于静止状态，分析AB杆受力情况．17、如图所示，分析静止的木杆受哪几个力作用。18、如图所示的A、B 被水平压力F 压在竖直墙上静止不动，已知 A物体重力为GA，B 物体的重力为GB，试分析物体A、B的受力，并求出各力的大小．（隔离法分析受力）第5页共 11页受力分析专题练习（解析版）1、如图所示，判断接触面对球有无弹力，已知球静止，接触面光滑...
