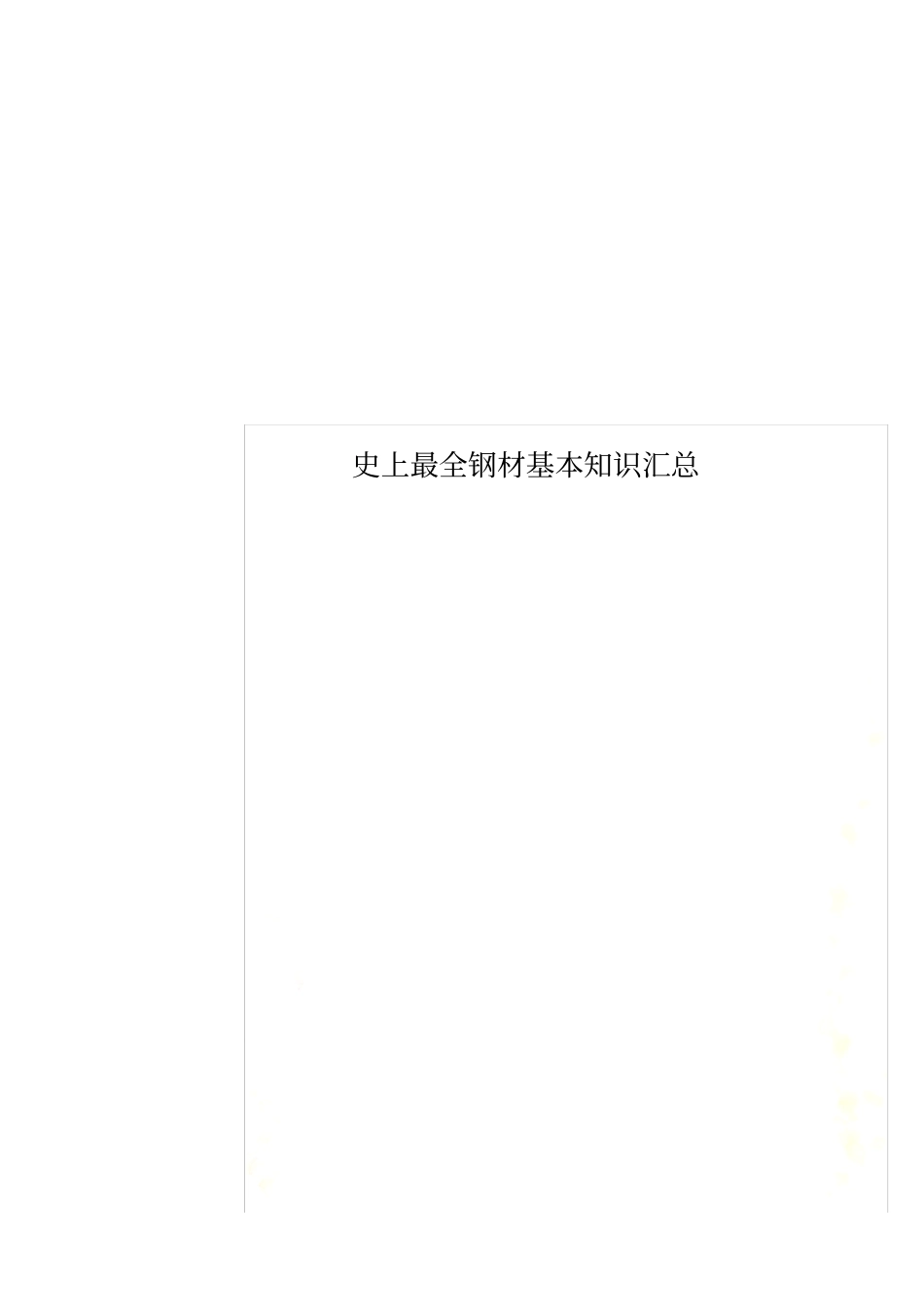

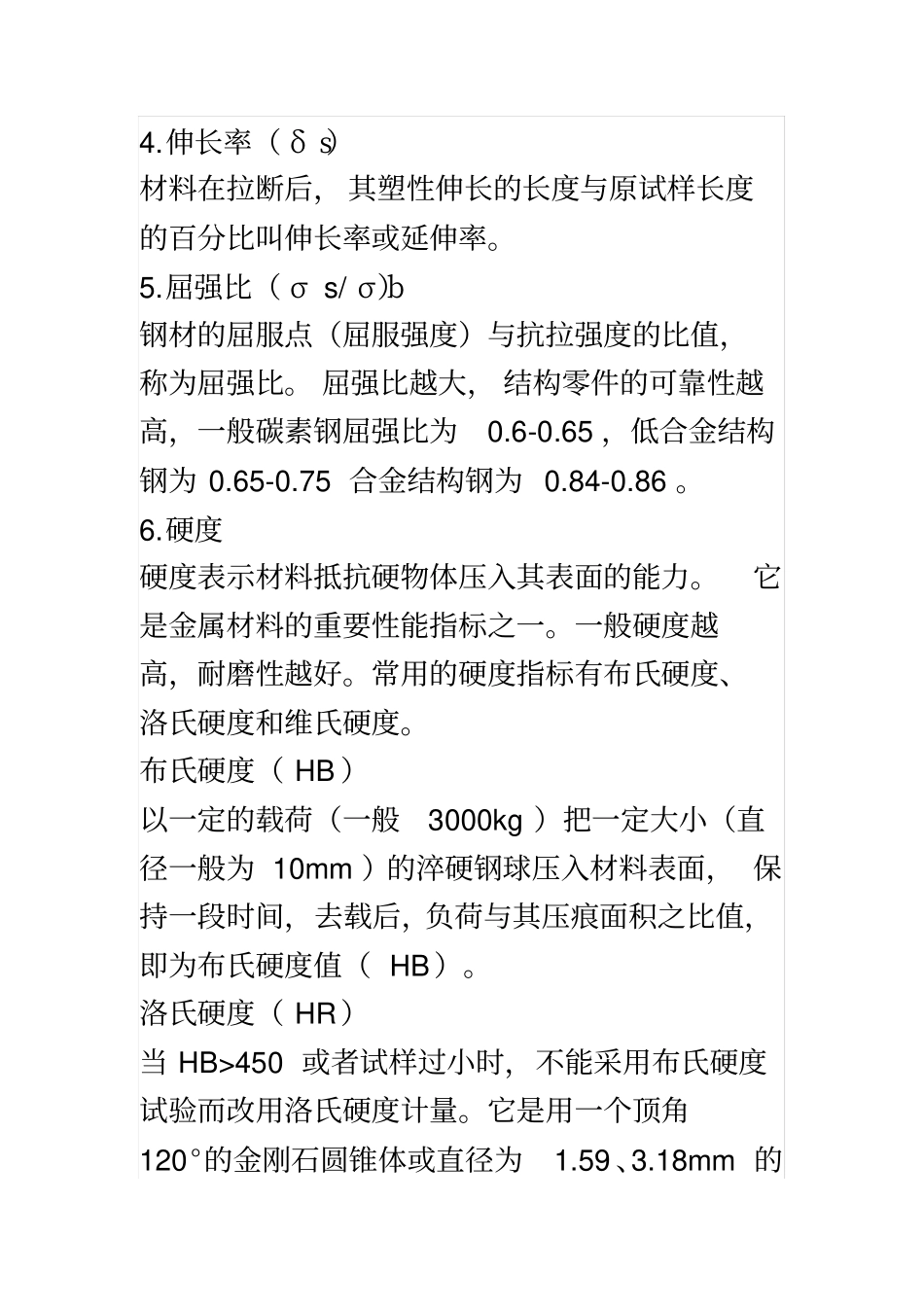

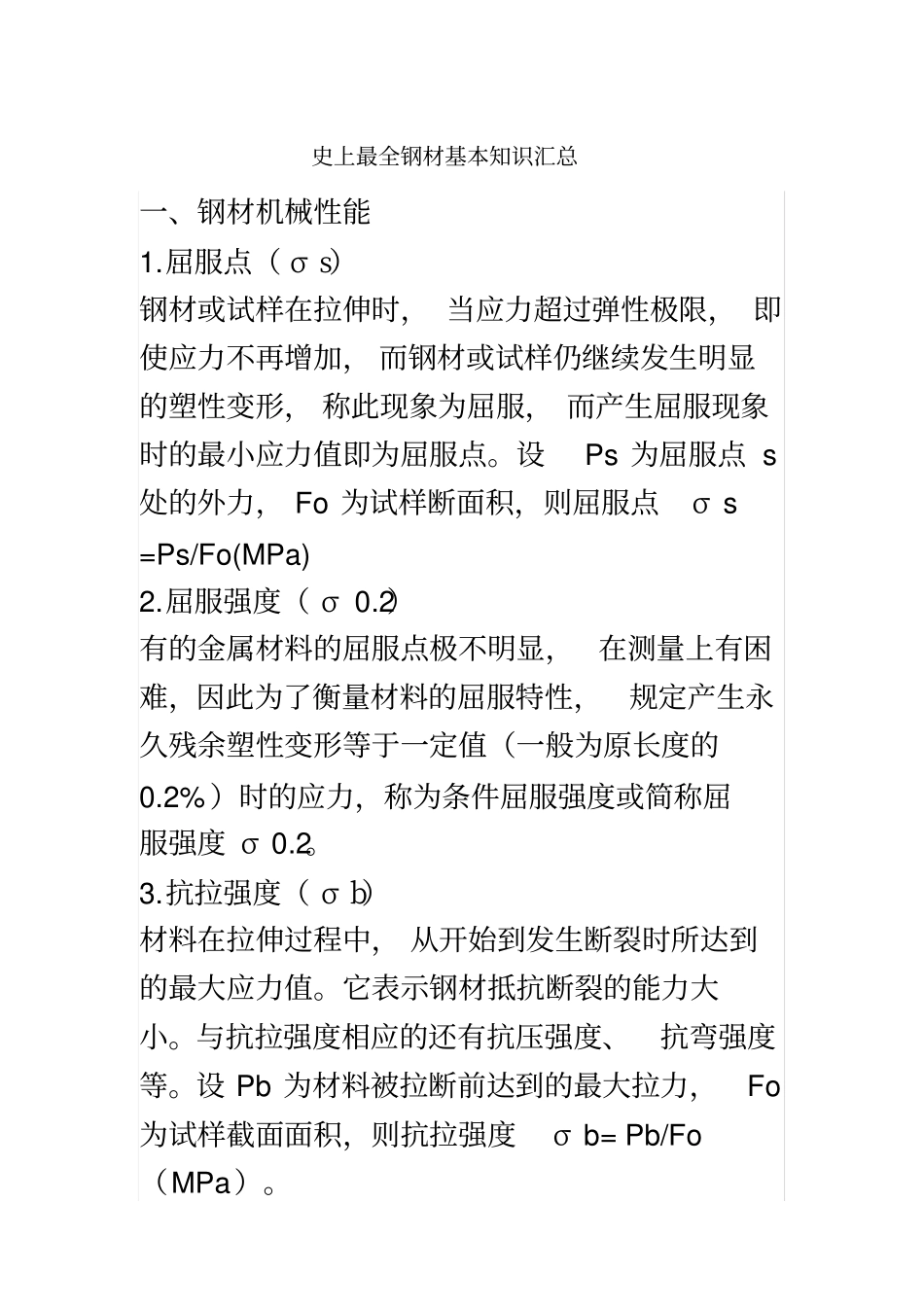

史上最全钢材基本知识汇总史上最全钢材基本知识汇总一、钢材机械性能1.屈服点（ σ s）钢材或试样在拉伸时， 当应力超过弹性极限， 即使应力不再增加， 而钢材或试样仍继续发生明显的塑性变形， 称此现象为屈服， 而产生屈服现象时的最小应力值即为屈服点。设Ps 为屈服点 s处的外力， Fo 为试样断面积，则屈服点σ s =Ps/Fo(MPa)2.屈服强度（ σ 0.2）有的金属材料的屈服点极不明显，在测量上有困难，因此为了衡量材料的屈服特性，规定产生永久残余塑性变形等于一定值（一般为原长度的0.2% ）时的应力，称为条件屈服强度或简称屈服强度 σ 0.2。3.抗拉强度（ σ b）材料在拉伸过程中， 从开始到发生断裂时所达到的最大应力值。它表示钢材抵抗断裂的能力大小。与抗拉强度相应的还有抗压强度、抗弯强度等。设 Pb 为材料被拉断前达到的最大拉力，Fo为试样截面面积，则抗拉强度σ b= Pb/Fo（MPa）。4.伸长率（ δ s）材料在拉断后， 其塑性伸长的长度与原试样长度的百分比叫伸长率或延伸率。5.屈强比（ σ s/ σ b）钢材的屈服点（屈服强度）与抗拉强度的比值，称为屈强比。 屈强比越大， 结构零件的可靠性越高，一般碳素钢屈强比为0.6-0.65 ，低合金结构钢为 0.65-0.75 合金结构钢为 0.84-0.86 。6.硬度硬度表示材料抵抗硬物体压入其表面的能力。它是金属材料的重要性能指标之一。一般硬度越高，耐磨性越好。常用的硬度指标有布氏硬度、洛氏硬度和维氏硬度。布氏硬度（ HB ）以一定的载荷（一般3000kg ）把一定大小（直径一般为 10mm ）的淬硬钢球压入材料表面， 保持一段时间，去载后，负荷与其压痕面积之比值，即为布氏硬度值（ HB）。洛氏硬度（ HR）当 HB>450 或者试样过小时，不能采用布氏硬度试验而改用洛氏硬度计量。它是用一个顶角120°的金刚石圆锥体或直径为1.59 、3.18mm 的钢球，在一定载荷下压入被测材料表面，由压痕的深度求出材料的硬度。 根据试验材料硬度的不同，分三种不同的标度来表示：HRA ：是采用 60kg 载荷和钻石锥压入器求得的硬度，用于硬度极高的材料（如硬质合金等）。HRB ：是采用 100kg 载荷和直径 1.58mm 淬硬的钢球，求得的硬度，用于硬度较低的材料（如退火钢、铸铁等）。HRC ：是采用 150kg 载荷和钻石锥压入器求得的硬度，用于硬度很高的材料（如淬火钢等）。维氏硬度（ HV）以 120kg 以内的载荷和顶角为136° 的金刚石方形锥压入器压入材料表...
