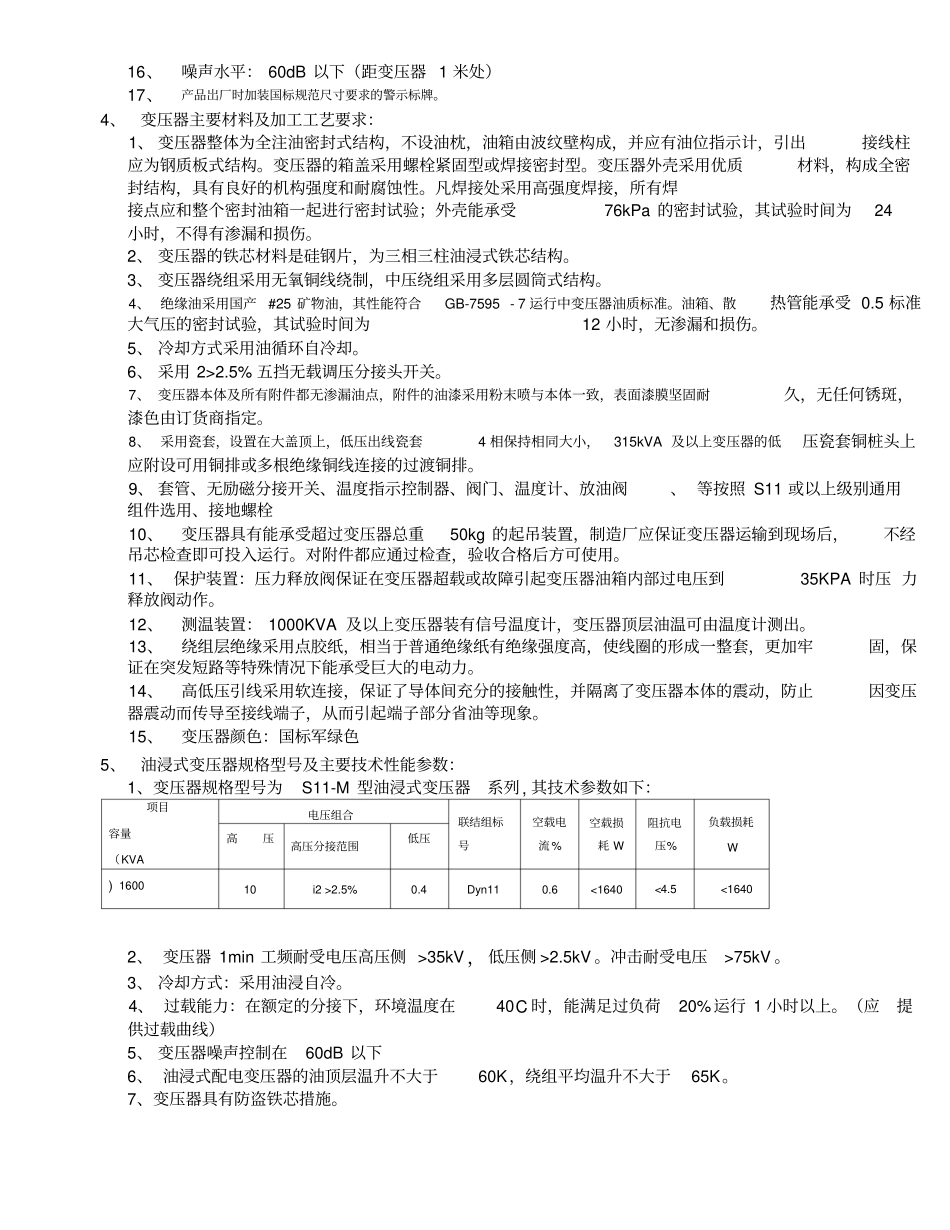

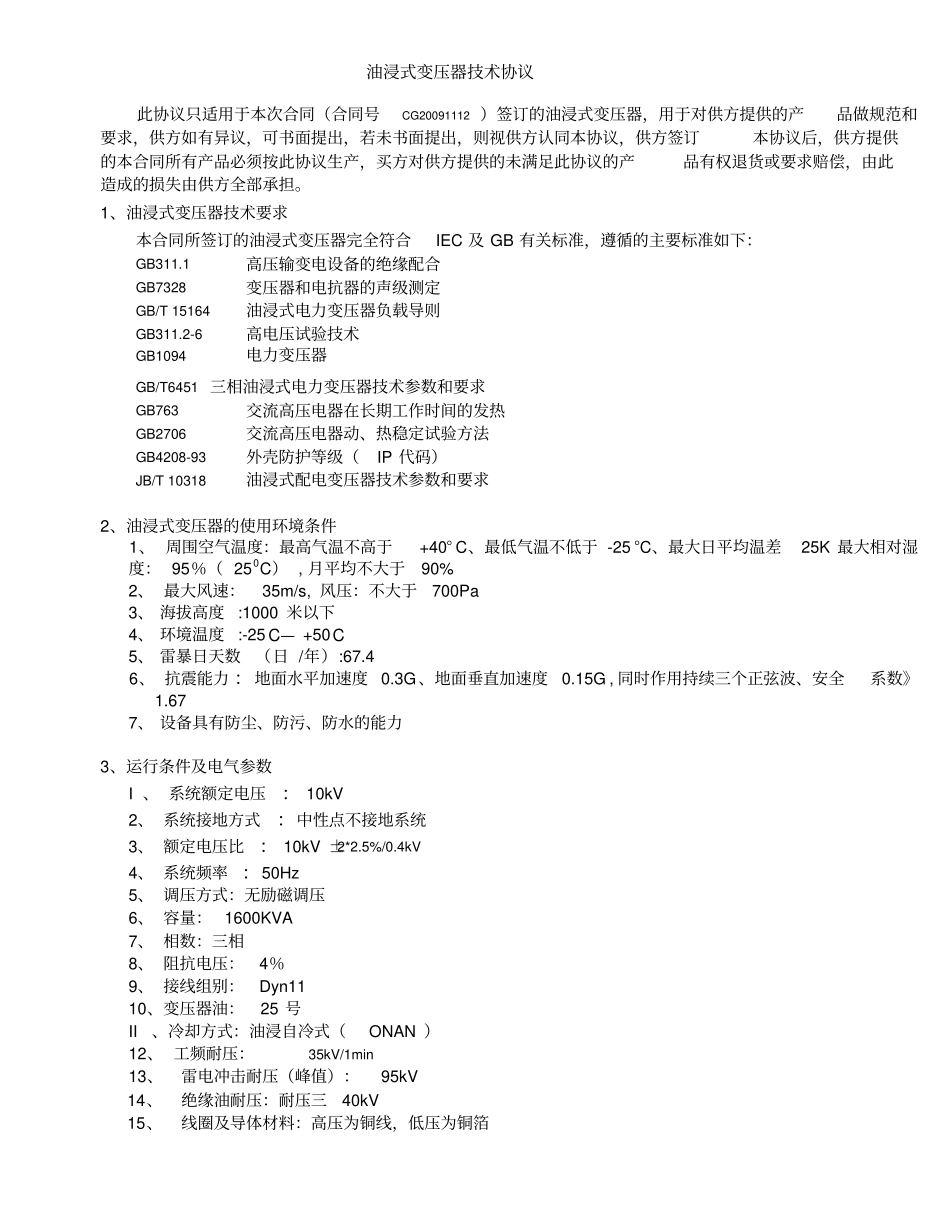

油浸式变压器技术协议此协议只适用于本次合同（合同号CG20091112 ）签订的油浸式变压器，用于对供方提供的产品做规范和要求，供方如有异议，可书面提出，若未书面提出，则视供方认同本协议，供方签订本协议后，供方提供的本合同所有产品必须按此协议生产，买方对供方提供的未满足此协议的产品有权退货或要求赔偿，由此造成的损失由供方全部承担。1、油浸式变压器技术要求本合同所签订的油浸式变压器完全符合IEC 及 GB 有关标准，遵循的主要标准如下：GB311.1 高压输变电设备的绝缘配合GB7328 变压器和电抗器的声级测定GB/T 15164 油浸式电力变压器负载导则GB311.2-6 高电压试验技术GB1094 电力变压器GB/T6451 三相油浸式电力变压器技术参数和要求GB763 交流高压电器在长期工作时间的发热GB2706 交流高压电器动、热稳定试验方法GB4208-93 外壳防护等级（IP 代码）JB/T 10318 油浸式配电变压器技术参数和要求2、油浸式变压器的使用环境条件1、 周围空气温度：最高气温不高于+40° C、最低气温不低于 -25 °C、最大日平均温差25K 最大相对湿度： 95％（ 250C） , 月平均不大于90%2、 最大风速：35m/s, 风压：不大于700Pa3、 海拔高度:1000 米以下4、 环境温度:-25 C— +50C5、 雷暴日天数（日 /年）:67.46、 抗震能力 ：地面水平加速度0.3G、地面垂直加速度0.15G , 同时作用持续三个正弦波、安全系数》1.677、 设备具有防尘、防污、防水的能力3、运行条件及电气参数I 、 系统额定电压： 10kV2、 系统接地方式：中性点不接地系统3、 额定电压比： 10kV ±2*2.5%/0.4kV 4、 系统频率 ：50Hz5、 调压方式：无励磁调压6、 容量： 1600KVA 7、 相数：三相8、 阻抗电压：4％9、 接线组别：Dyn1110、变压器油：25 号II 、冷却方式：油浸自冷式（ONAN ）12、 工频耐压：35kV/1min 13、雷电冲击耐压（峰值）：95kV14、绝缘油耐压：耐压三40kV15、线圈及导体材料：高压为铜线，低压为铜箔16、噪声水平： 60dB 以下（距变压器 1 米处）17、产品岀厂时加装国标规范尺寸要求的警示标牌。4、变压器主要材料及加工工艺要求：1、 变压器整体为全注油密封式结构，不设油枕，油箱由波纹壁构成，并应有油位指示计，引出接线柱应为钢质板式结构。变压器的箱盖采用螺栓紧固型或焊接密封型。变压器外壳采用优质材料，构成全密封结构，具有良好的机构强度和耐腐蚀性。凡焊接处采用高强度焊接，所有焊接点...
