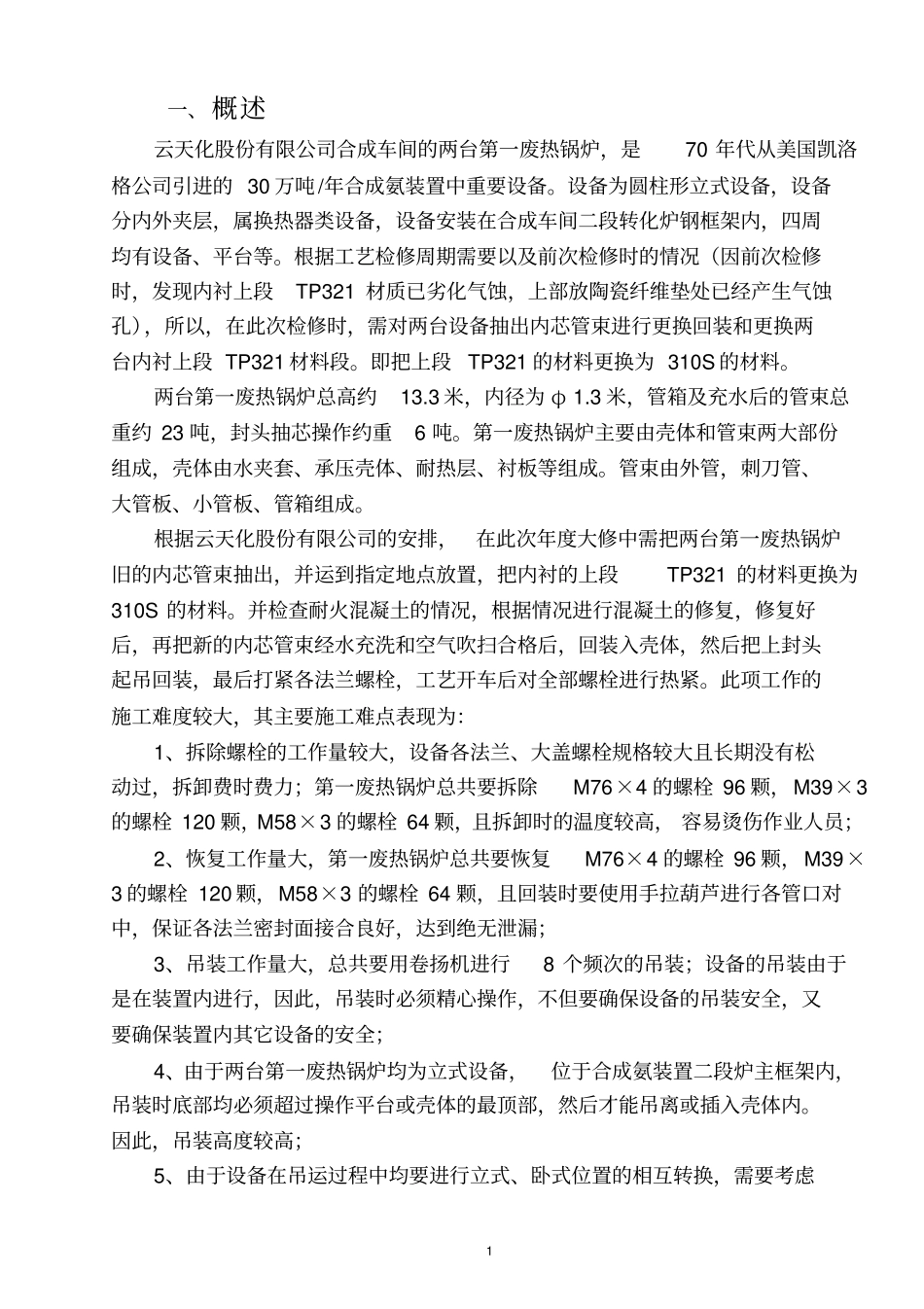

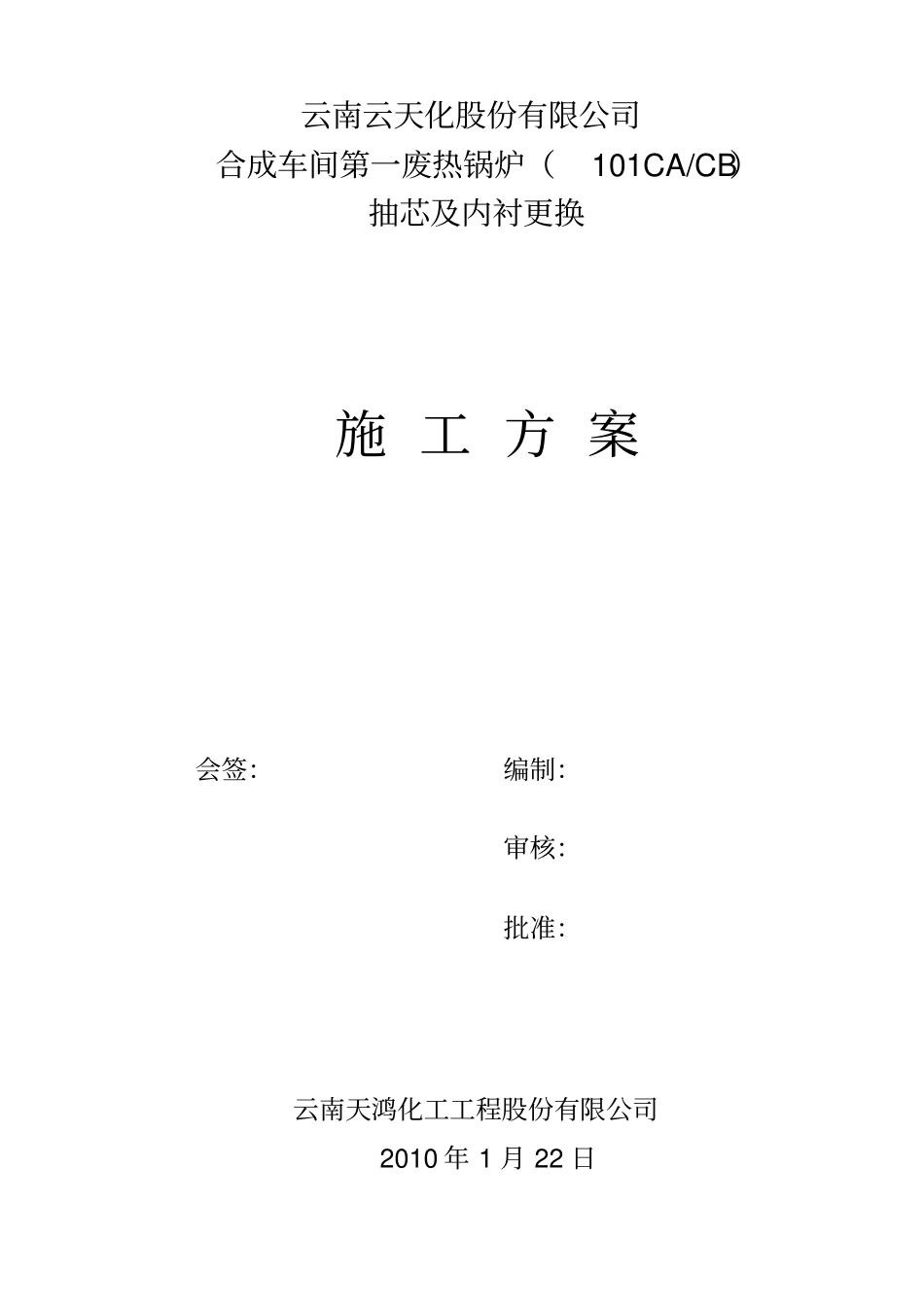

云南云天化股份有限公司合成车间第一废热锅炉（101CA/CB）抽芯及内衬更换施 工 方 案会签：编制：审核：批准：云南天鸿化工工程股份有限公司2010 年 1 月 22 日1 一、概述云天化股份有限公司合成车间的两台第一废热锅炉，是70 年代从美国凯洛格公司引进的 30 万吨/年合成氨装置中重要设备。设备为圆柱形立式设备，设备分内外夹层，属换热器类设备，设备安装在合成车间二段转化炉钢框架内，四周均有设备、平台等。根据工艺检修周期需要以及前次检修时的情况（因前次检修时，发现内衬上段TP321 材质已劣化气蚀，上部放陶瓷纤维垫处已经产生气蚀孔），所以，在此次检修时，需对两台设备抽出内芯管束进行更换回装和更换两台内衬上段 TP321 材料段。即把上段TP321 的材料更换为 310S 的材料。两台第一废热锅炉总高约13.3 米，内径为 φ 1.3 米，管箱及充水后的管束总重约 23 吨，封头抽芯操作约重6 吨。第一废热锅炉主要由壳体和管束两大部份组成，壳体由水夹套、承压壳体、耐热层、衬板等组成。管束由外管，刺刀管、大管板、小管板、管箱组成。根据云天化股份有限公司的安排，在此次年度大修中需把两台第一废热锅炉旧的内芯管束抽出，并运到指定地点放置，把内衬的上段TP321 的材料更换为310S 的材料。并检查耐火混凝土的情况，根据情况进行混凝土的修复，修复好后，再把新的内芯管束经水充洗和空气吹扫合格后，回装入壳体，然后把上封头起吊回装，最后打紧各法兰螺栓，工艺开车后对全部螺栓进行热紧。此项工作的施工难度较大，其主要施工难点表现为：1、拆除螺栓的工作量较大，设备各法兰、大盖螺栓规格较大且长期没有松动过，拆卸费时费力；第一废热锅炉总共要拆除M76×4 的螺栓 96 颗，M39×3的螺栓 120 颗，M58×3 的螺栓 64 颗，且拆卸时的温度较高， 容易烫伤作业人员；2、恢复工作量大，第一废热锅炉总共要恢复M76×4 的螺栓 96 颗，M39×3 的螺栓 120 颗，M58×3 的螺栓 64 颗，且回装时要使用手拉葫芦进行各管口对中，保证各法兰密封面接合良好，达到绝无泄漏；3、吊装工作量大，总共要用卷扬机进行8 个频次的吊装；设备的吊装由于是在装置内进行，因此，吊装时必须精心操作，不但要确保设备的吊装安全，又要确保装置内其它设备的安全；4、由于两台第一废热锅炉均为立式设备，位于合成氨装置二段炉主框架内，吊装时底部均必须超过操作平台或壳体的最顶部，然后才能吊离或插入壳体内。因此，吊...
