同步带轮选型方法VIP免费

同步带轮选型方法_第1页
1/6
同步带轮选型方法_第2页
2/6
同步带轮选型方法_第3页
3/6

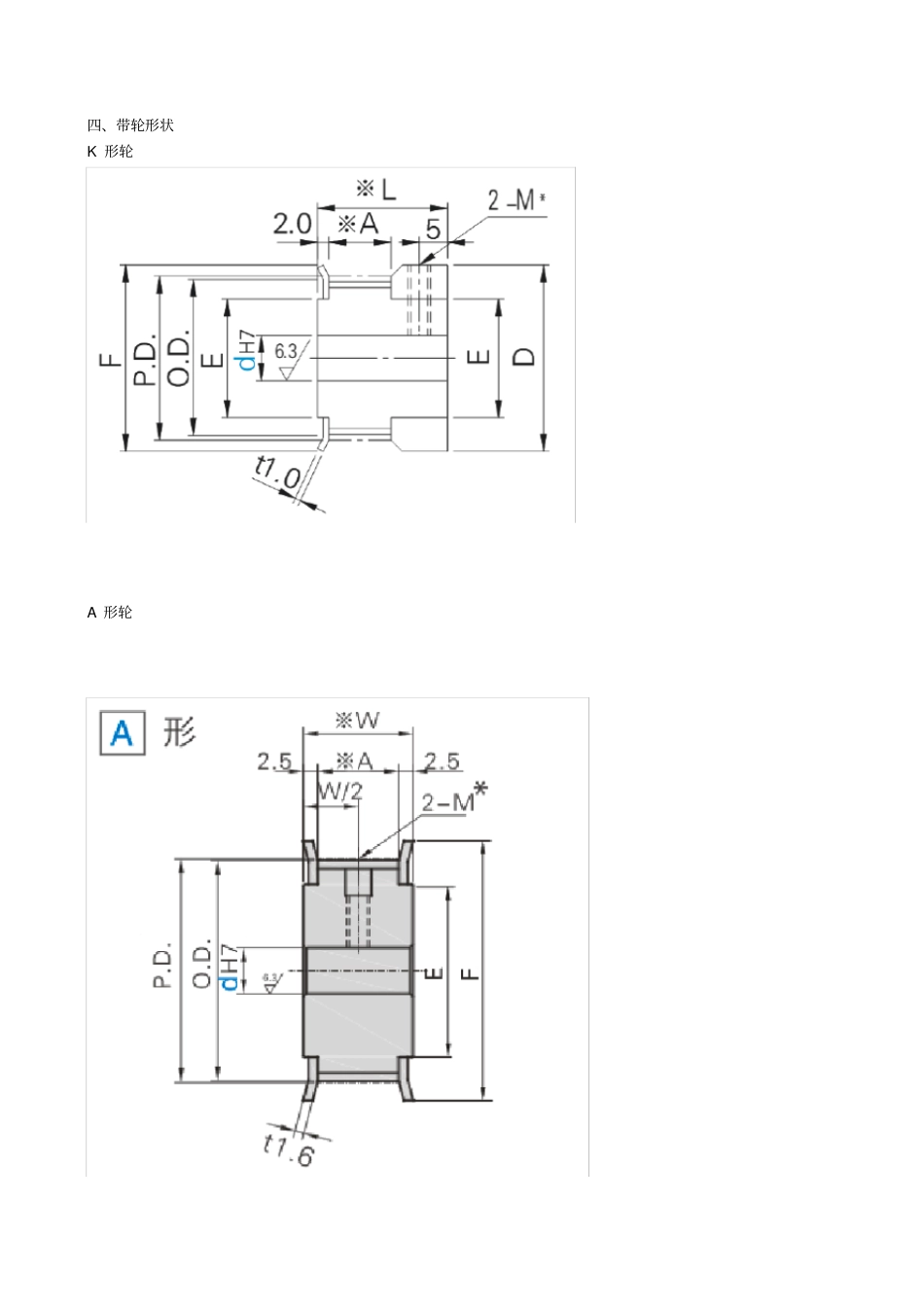

同步带传动是利用带齿与带轮齿啮合来传递动力的一种新型传动方式,具有准确的同步传动功能,不需要润滑、无滑差、无污染、噪音少;传动效率达,速比范围可达1:10,允许线速可达50m/s,传动率从几百瓦到数百千瓦,适宜多轴传动。广泛应用于纺织、汽车、化纤、卷烟、造纸、印刷、化工等机械设备;近年来,采矿冶金、钢铁机械、医疗设备需求量日渐增加。同步带轮选型需注意的参数:一、齿形同步带轮齿形可以分为英制(普通扭矩) MXL 、XL 、L 、H 以及公制 (高扭矩) S2M 、S3M、S4M 、S5M 、S8M 和(普通扭矩 )T5 、T10 齿形的选择可以参照下表:关于同步带轮、同步带的选择详细计算可以参照天津三益精密机械有限公司网站技术支持之《同步带的选型方法》二、齿数齿数是同步带轮重要参数,同步带轮节圆直径=齿数×齿距/π三、材质及表面处理同步带轮常用材质为铝合金及45#钢,表面处理分别为铝轮:本色氧化黑色氧化;钢轮:四氧化三铁保护膜无电解镀镍四、带轮形状K 形轮A 形轮B 形轮D 形轮带轮轴孔规格:
