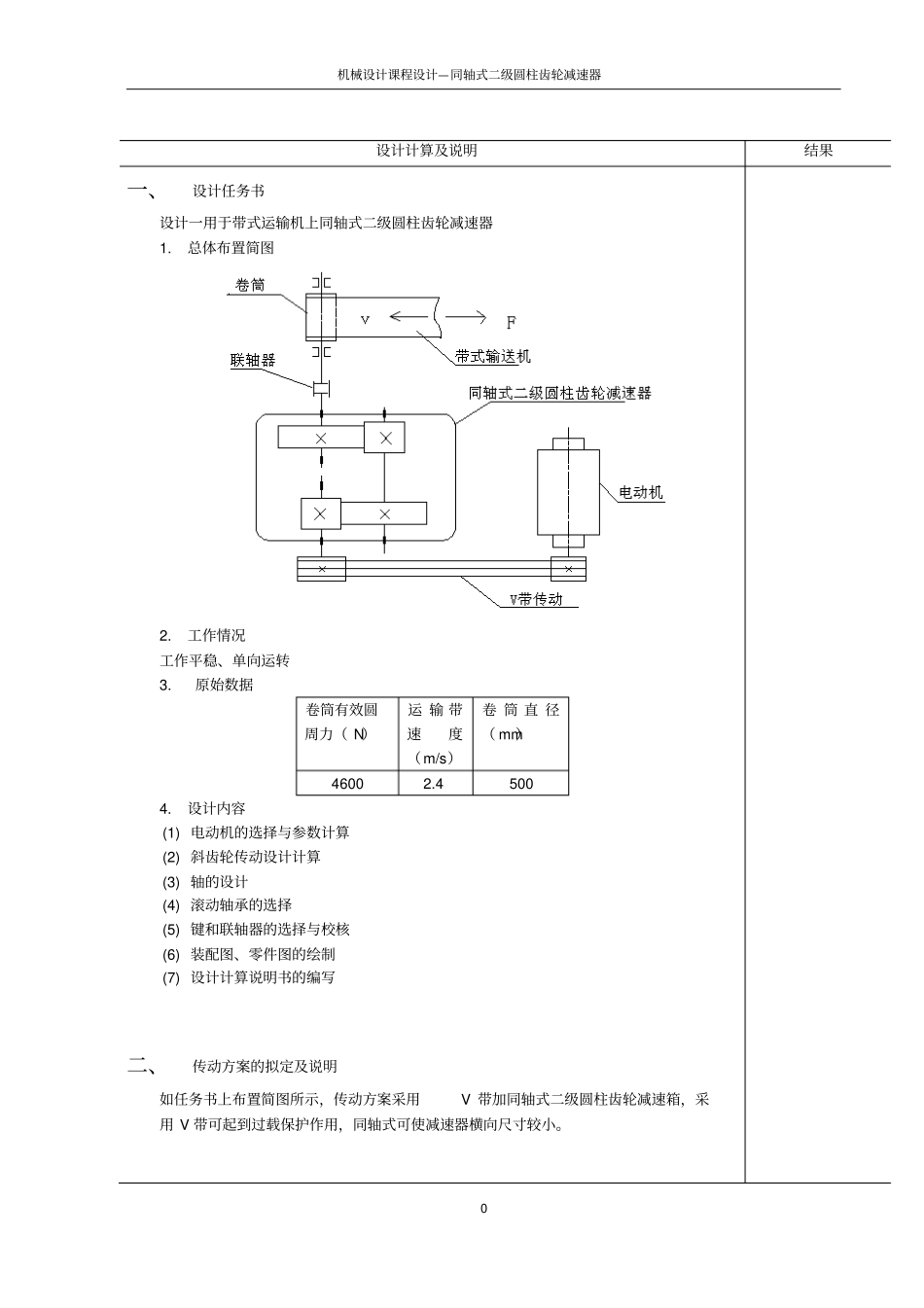

机械设计课程设计—同轴式二级圆柱齿轮减速器0 设计计算及说明结果一、设计任务书设计一用于带式运输机上同轴式二级圆柱齿轮减速器1.总体布置简图2.工作情况工作平稳、单向运转3.原始数据卷筒有效圆周力（ N）运 输 带速度（m/s）卷 筒 直 径（ mm）4600 2.4 500 4.设计内容(1) 电动机的选择与参数计算(2) 斜齿轮传动设计计算(3) 轴的设计(4) 滚动轴承的选择(5) 键和联轴器的选择与校核(6) 装配图、零件图的绘制(7) 设计计算说明书的编写二、传动方案的拟定及说明如任务书上布置简图所示，传动方案采用V 带加同轴式二级圆柱齿轮减速箱，采用 V 带可起到过载保护作用，同轴式可使减速器横向尺寸较小。机械设计课程设计—同轴式二级圆柱齿轮减速器1 设计计算及说明结果min/72.915004.2100060100060rDvn w三、电动机的选择1.电动机类型选择按工作要求和工作条件，选用一般用途的Ｙ（IP44）系列三相异步电动机。它为卧式封闭结构。2.电动机容量(1) 卷筒轴的输出功率wPkWFvPw1210004.2*50001000(2) 电动机的输出功率dPwdPP传动装置的总效率5423321式中，21,为从电动机至卷筒轴之间的各传动机构和轴承的效率。由《机械设计课程设计》 （以下未作说明皆为此书中查得）表2-4 查得： V 带传动955.01；滚动轴承9875.02；圆柱齿轮传动97.03；弹性联轴器9925.04；卷筒轴滑动轴承955.05，则82015.0955.09925.097.09875.0955.023故kWPPwd63.1482015.012(3) 电动机额定功率edP由第二十章表20-1 选取电动机额定功率kWPed15。3.电动机的转速由表 2-1 查得 V带传动常用传动比范围42'1～i，由表 2-2 查得两级同轴式圆柱齿轮减速器传动比范围608'2～i，则电动机转速可选范围为kWPw1282015.0kWPd63.14kWPed15设计计算及说明结果机械设计课程设计—同轴式二级圆柱齿轮减速器2 min/10026668'''21riinnwd～可见同步转速为750r/min 、1000r/min 、1500r/min和 3000r/min的电动机均符合。 这里初选同步转速分别为1000r/min和 1500r/min的两种电动机进行比较，如下表：方案电动机型号额 定 功率（kW）电动机转速（r/min ） 传动装置的传动比同步满载总传动比V带传动两 级 减速器1 Y160L-6 15 1000 970 34.468 2.5 13.787 2 Y160L-4 15 1500 1460 23.218 2.2 10.554 由表中数据可知两个方案均可行，但方案 2 的电动机质量较小， 且比价低。 因此，可采用方案2，选定电动机型号为Y160L-4 。四、计算传动装...
