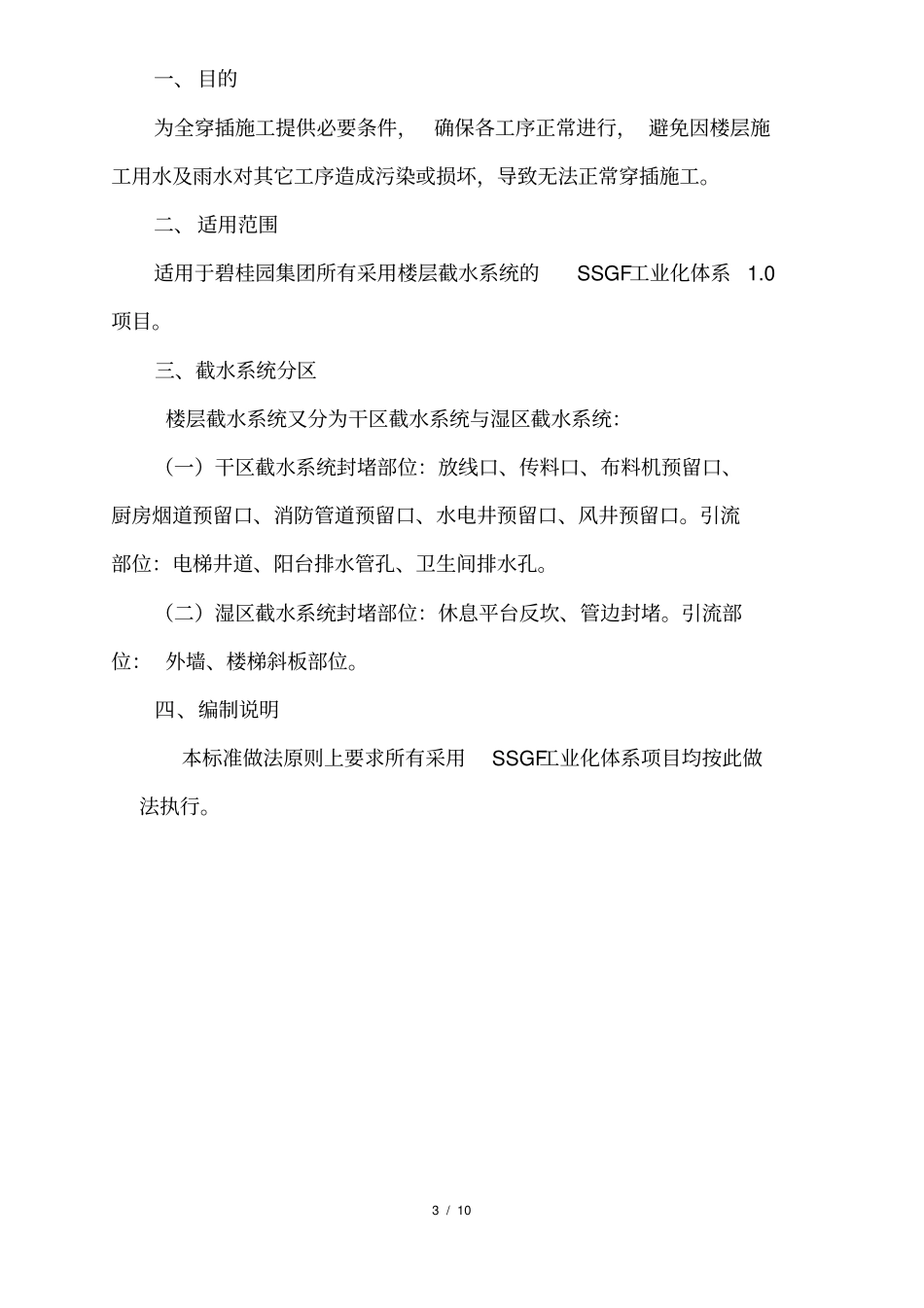

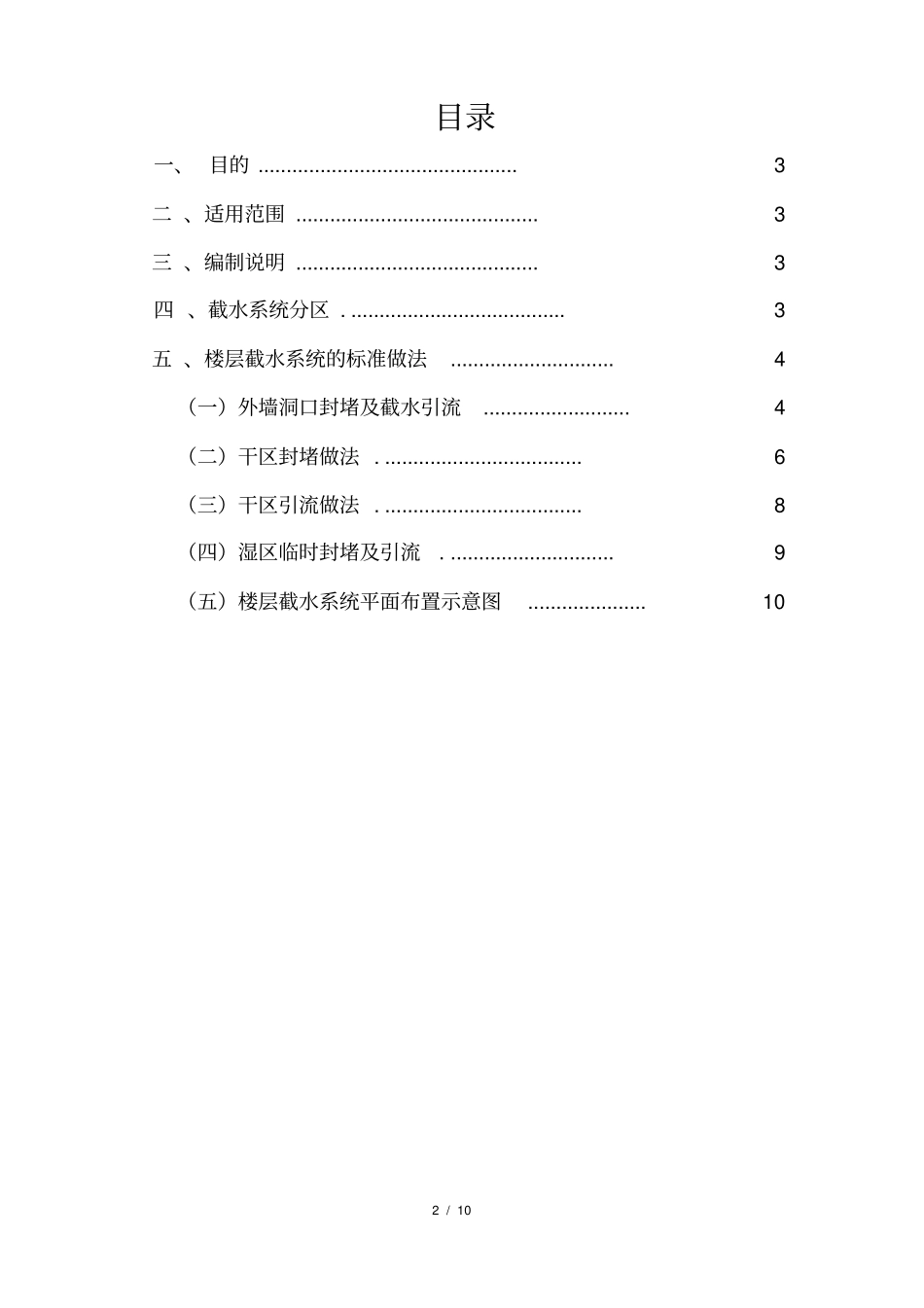

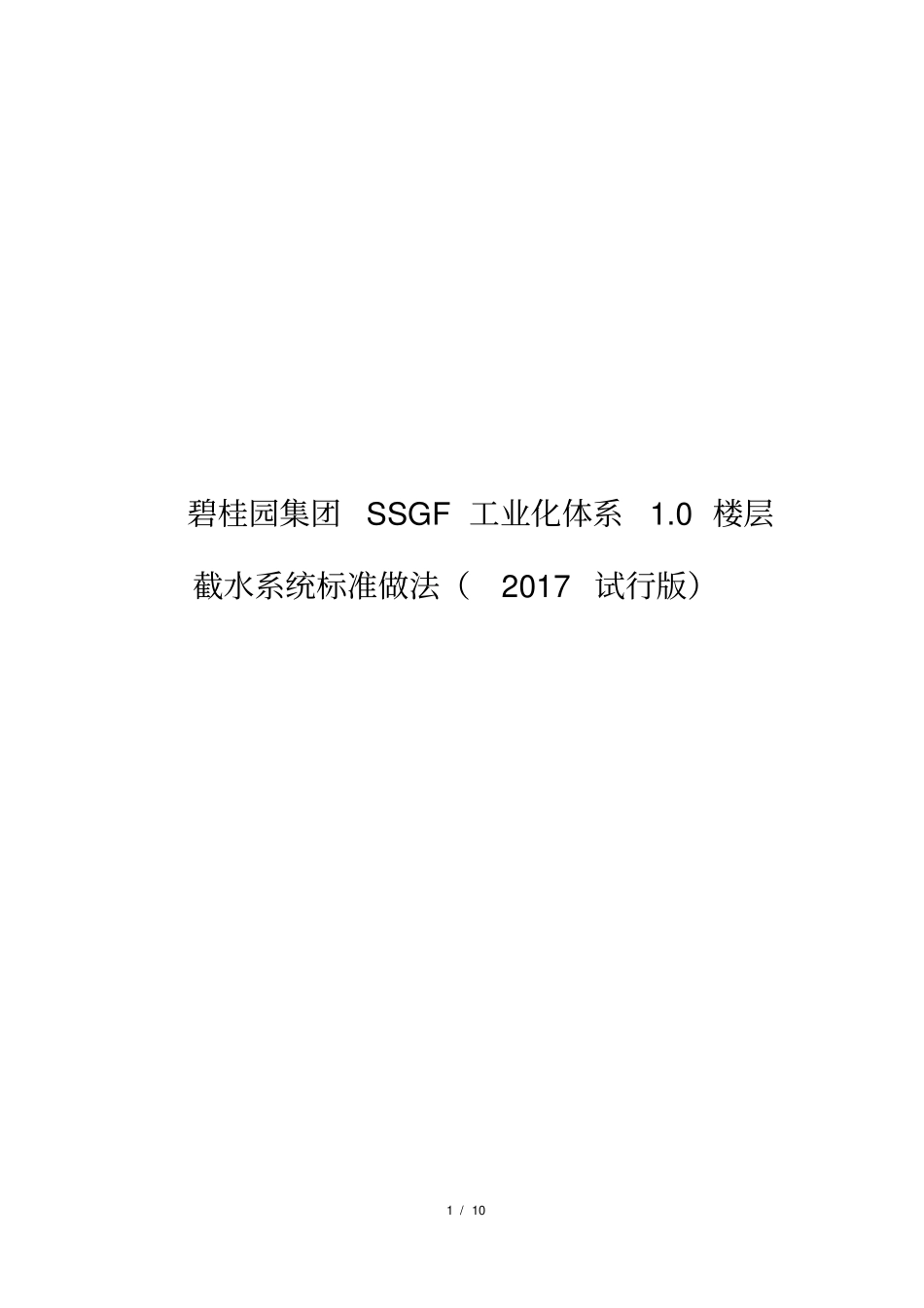

1 / 10碧桂园集团SSGF 工业化体系1.0 楼层截水系统标准做法（2017 试行版）2 / 10目录一、 目的 .............................................. 3 二 、适用范围 ........................................... 3 三 、编制说明 ........................................... 3 四 、截水系统分区 . ...................................... 3 五 、楼层截水系统的标准做法............................. 4 （一）外墙洞口封堵及截水引流.......................... 4 （二）干区封堵做法 . ................................... 6 （三）干区引流做法 . ................................... 8 （四）湿区临时封堵及引流. ............................. 9 （五）楼层截水系统平面布置示意图..................... 10 3 / 10一、目的为全穿插施工提供必要条件，确保各工序正常进行， 避免因楼层施工用水及雨水对其它工序造成污染或损坏，导致无法正常穿插施工。二、适用范围适用于碧桂园集团所有采用楼层截水系统的SSGF工业化体系1.0项目。三、截水系统分区楼层截水系统又分为干区截水系统与湿区截水系统：（一）干区截水系统封堵部位：放线口、传料口、布料机预留口、厨房烟道预留口、消防管道预留口、水电井预留口、风井预留口。引流部位：电梯井道、阳台排水管孔、卫生间排水孔。（二）湿区截水系统封堵部位：休息平台反坎、管边封堵。引流部位： 外墙、楼梯斜板部位。四、编制说明本标准做法原则上要求所有采用SSGF工业化体系项目均按此做法执行。4 / 10五、楼层截水系统的标准做法（一）外墙洞口封堵及截水引流1. 铝合金窗框安装（1）根据铝窗型材在铝模图纸深化时预留防水企口，内高外低不少于2CM；（2）在 N-2 层完成铝窗框的安装，与结构采用 “几”字码固定，固定间距满足要求。2. 铝合金窗边塞缝（1）采用枪筒注射式专业防水砂浆塞缝；（2）密实度不小于99%。3. 铝合金窗固定玻璃安装（1）铝窗固定玻璃在窗框安装好后随即安装，并打胶做好成品保护。4 . 铝合金窗扇安装（1）铝合金窗扇在N-4 层开始安装， 并做好成品保护。5 / 105. 外墙螺杆洞封堵（1）外墙螺杆洞在N-1 层开始封堵；（2）对螺杆洞内、外侧采用机械扩孔，深 20mm、外直径 40mm 的喇叭形， 并将扩孔部分的 PVC 管除去；（3）清理孔内杂物垃圾，周边浇水湿润；（4）灌注防水砂浆： 从内侧往孔洞中...
