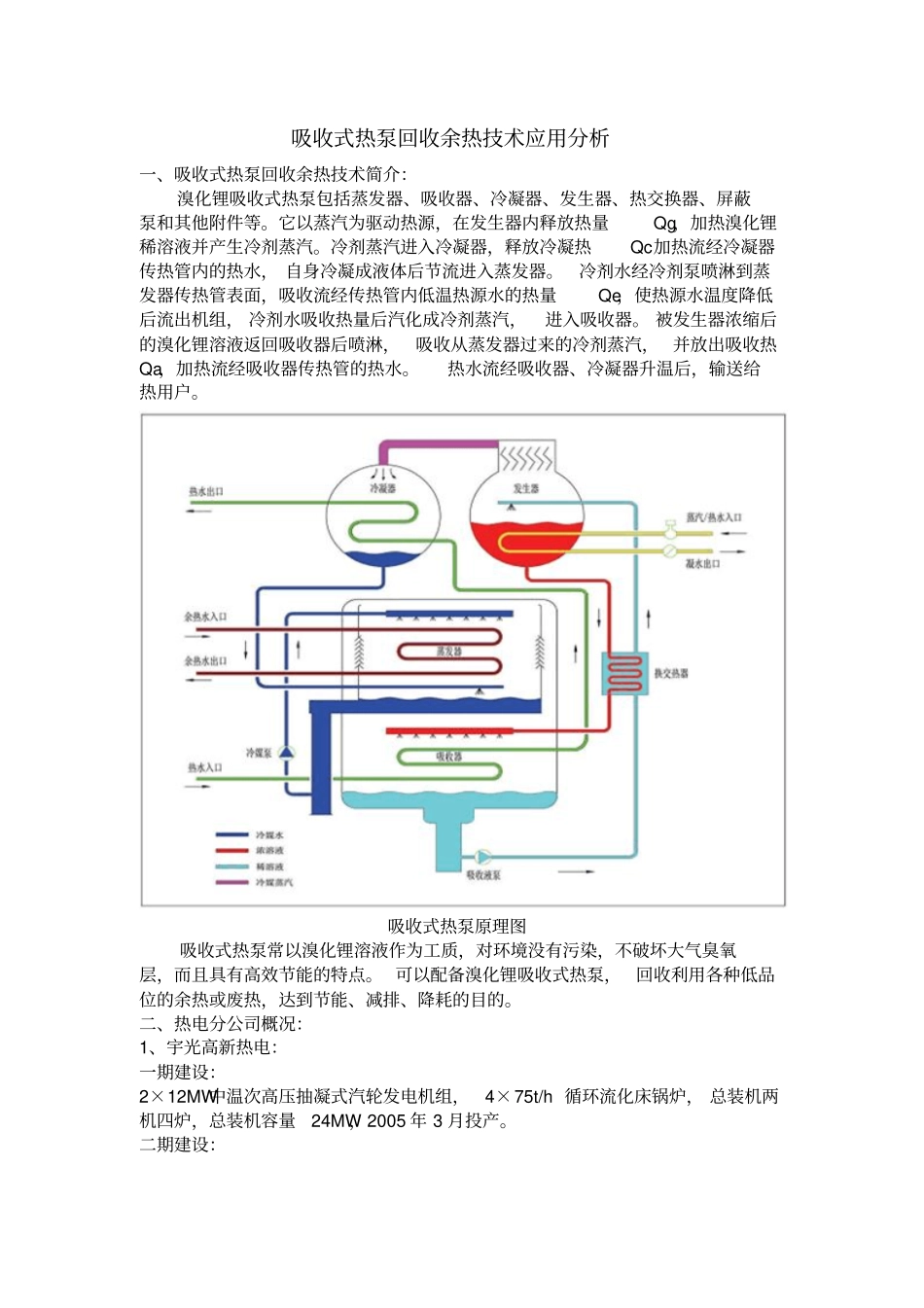

吸收式热泵回收余热技术应用分析一、吸收式热泵回收余热技术简介：溴化锂吸收式热泵包括蒸发器、吸收器、冷凝器、发生器、热交换器、屏蔽泵和其他附件等。它以蒸汽为驱动热源，在发生器内释放热量Qg，加热溴化锂稀溶液并产生冷剂蒸汽。冷剂蒸汽进入冷凝器，释放冷凝热Qc加热流经冷凝器传热管内的热水， 自身冷凝成液体后节流进入蒸发器。冷剂水经冷剂泵喷淋到蒸发器传热管表面，吸收流经传热管内低温热源水的热量Qe，使热源水温度降低后流出机组， 冷剂水吸收热量后汽化成冷剂蒸汽，进入吸收器。 被发生器浓缩后的溴化锂溶液返回吸收器后喷淋，吸收从蒸发器过来的冷剂蒸汽， 并放出吸收热Qa，加热流经吸收器传热管的热水。热水流经吸收器、冷凝器升温后，输送给热用户。吸收式热泵原理图吸收式热泵常以溴化锂溶液作为工质，对环境没有污染，不破坏大气臭氧层，而且具有高效节能的特点。 可以配备溴化锂吸收式热泵，回收利用各种低品位的余热或废热，达到节能、减排、降耗的目的。二、热电分公司概况：1、宇光高新热电：一期建设：2×12MW中温次高压抽凝式汽轮发电机组，4×75t/h 循环流化床锅炉， 总装机两机四炉，总装机容量24MW，2005 年 3 月投产。二期建设：2008 年新建一台 12MW抽背机组， 2009 年 3 月又新建一台 75 吨/ 时循环流化床锅炉。三期建设：2009 年 7 月，三期再建两台25MW机组， 配套两台 240t/h 循环流化床锅炉，到2010 年 10 月 20 日投产。四期建设：2013 年 7 月，四期再建一台240t/h （168MW）循环流化床热水锅炉，2013 年 11月 20 日投产。2、热负荷发展估算表：热负荷2012~2013年2013~2014年2014~2015年( 预估) 工业热负荷131Mw/h 132Mw/h 采暖热负荷530 万 m2676 万 m2746 万 m23、宇光热电现有热源供热能力：如上表可计算：1）额定工况下供热能力：机组额定低压抽汽量（ 0.294MPa）为 268.16t/h ，其供热量为 670.4GJ/h ；机组额定中压抽汽量（ 0.981MPa）为 284 t/h ，其供热量为 710GJ/h。高新热电可提供的额定工况下供热能力：670.4GJ/h ＋710GJ/h＝1380.4GJ/h ，约为 383.44MW/h。2）最大工况下供热能力：最大中压抽汽量（ 0.981MPa）为 400 t/h ，其供热量为 1000GJ/h。机组最大低压抽汽量（ 0.294MPa）为 339.18t/h ，其供热量为 847.95GJ/h ；高新热电可提供的最大供热能力：847.95GJ/h ＋1000GJ/h＝1847.95GJ/h ，约为514.32MW/h。（...
