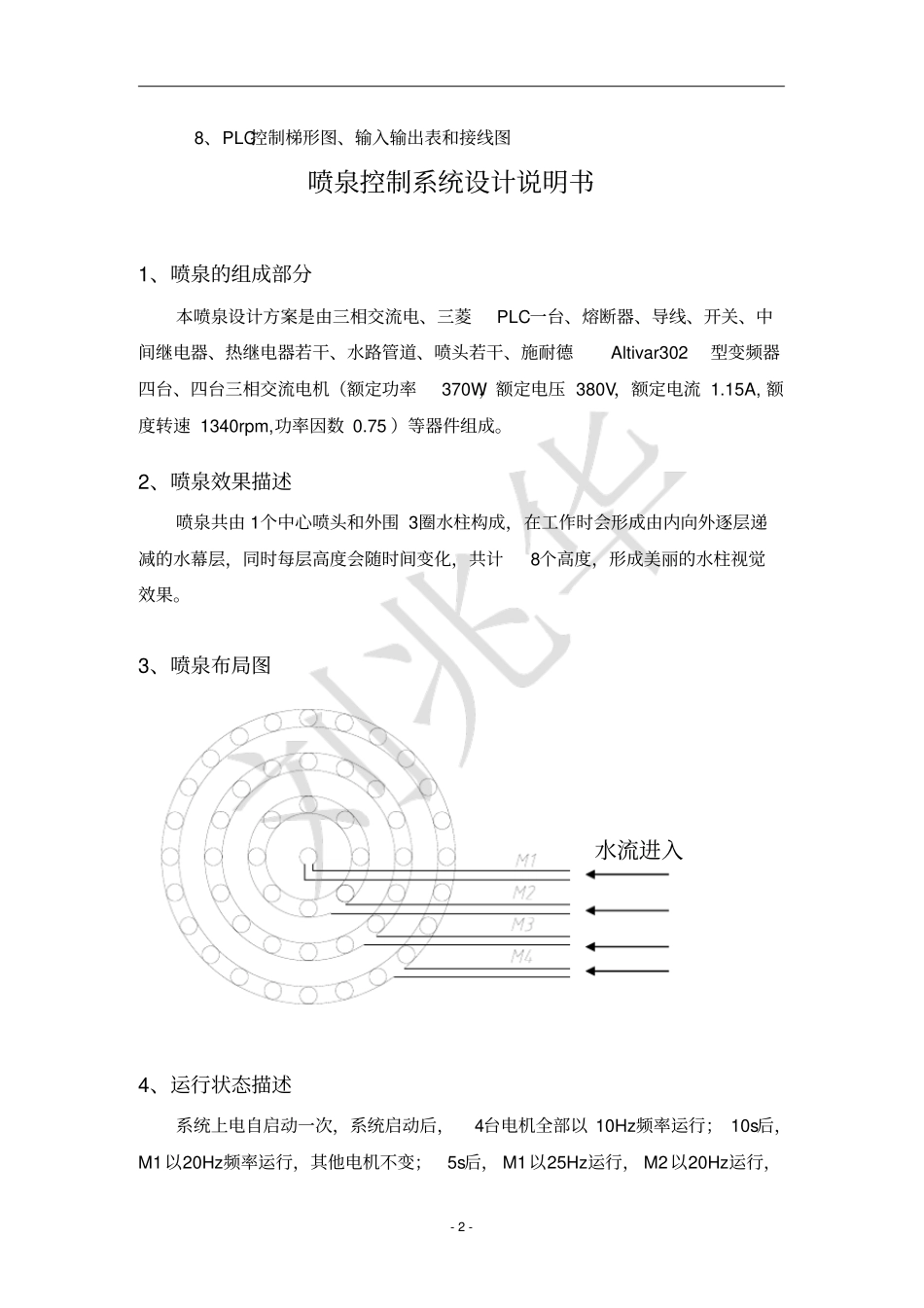

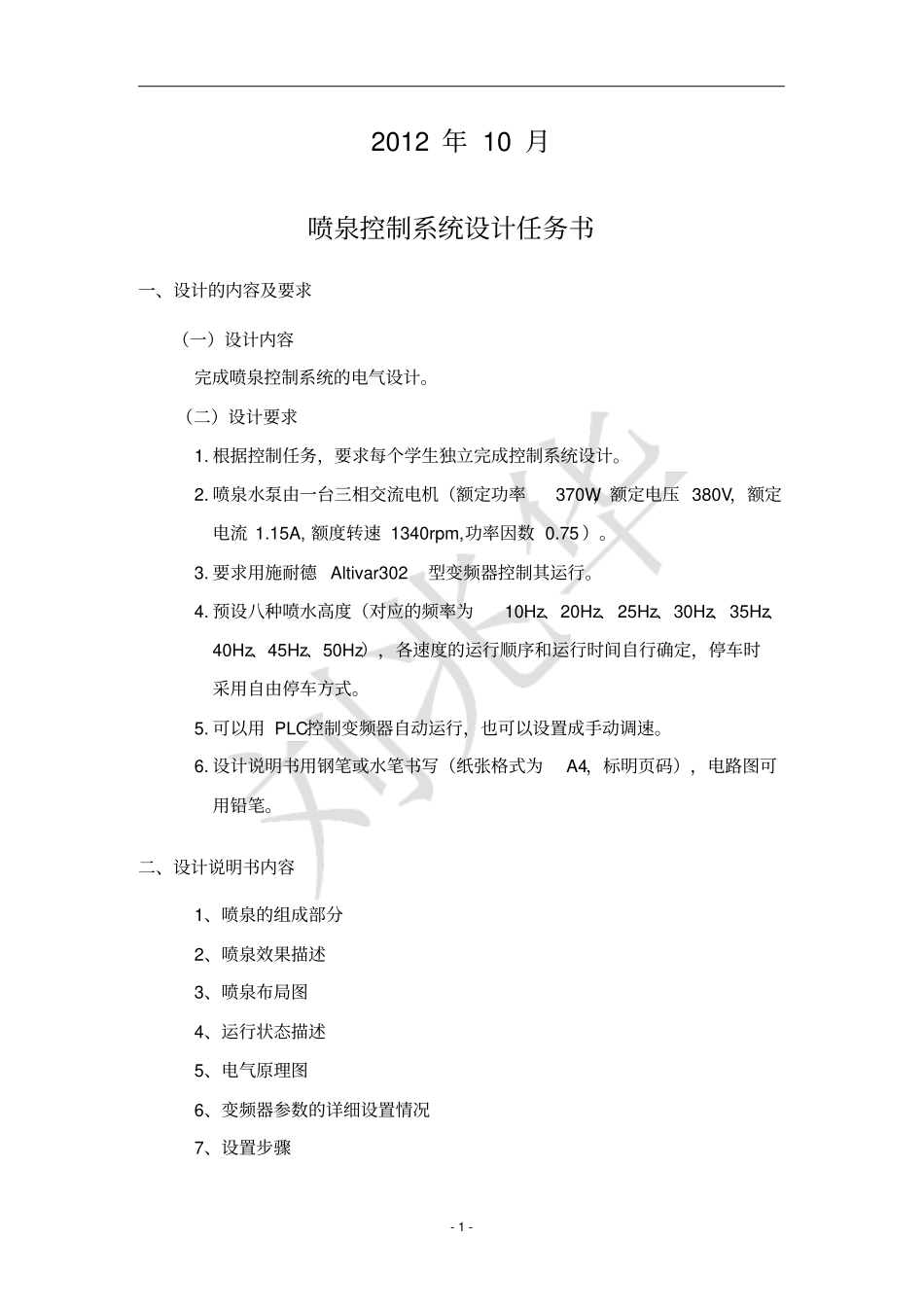

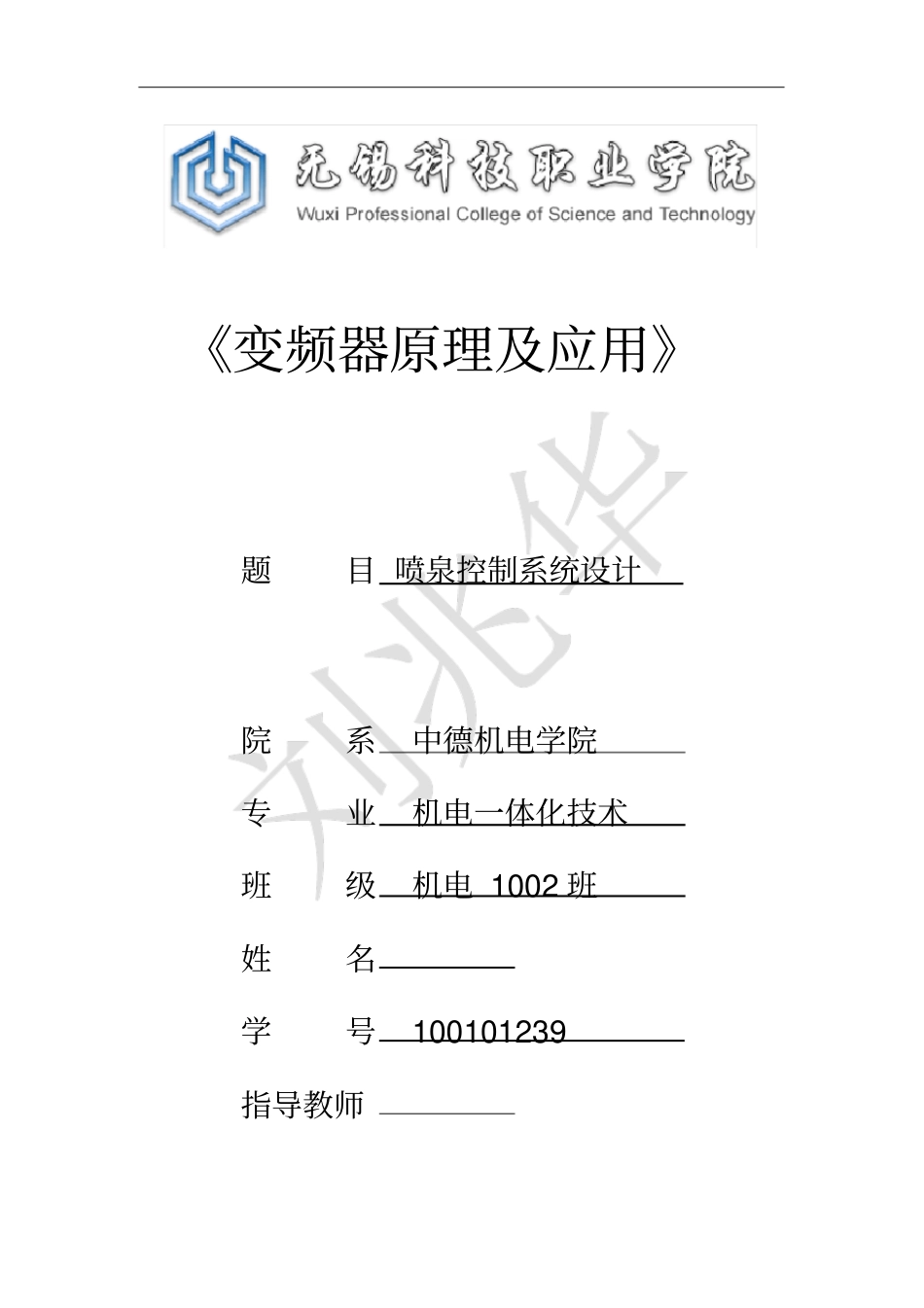

《变频器原理及应用》题目 喷泉控制系统设计院系中德机电学院专业机电一体化技术班级机电 1002 班姓名学号100101239 指导教师- 1 - 2012 年 10 月喷泉控制系统设计任务书一、设计的内容及要求（一）设计内容完成喷泉控制系统的电气设计。（二）设计要求1. 根据控制任务，要求每个学生独立完成控制系统设计。2. 喷泉水泵由一台三相交流电机（额定功率370W，额定电压 380V，额定电流 1.15A, 额度转速 1340rpm,功率因数 0.75 ）。3. 要求用施耐德 Altivar302型变频器控制其运行。4. 预设八种喷水高度（对应的频率为10Hz、20Hz、25Hz、30Hz、35Hz、40Hz、45Hz、50Hz），各速度的运行顺序和运行时间自行确定，停车时采用自由停车方式。5. 可以用 PLC控制变频器自动运行，也可以设置成手动调速。6. 设计说明书用钢笔或水笔书写（纸张格式为A4，标明页码），电路图可用铅笔。二、设计说明书内容1、喷泉的组成部分2、喷泉效果描述3、喷泉布局图4、运行状态描述5、电气原理图6、变频器参数的详细设置情况7、设置步骤- 2 - 8、PLC控制梯形图、输入输出表和接线图喷泉控制系统设计说明书1、喷泉的组成部分本喷泉设计方案是由三相交流电、三菱PLC一台、熔断器、导线、开关、中间继电器、热继电器若干、水路管道、喷头若干、施耐德Altivar302型变频器四台、四台三相交流电机（额定功率370W，额定电压 380V，额定电流 1.15A, 额度转速 1340rpm,功率因数 0.75 ）等器件组成。2、喷泉效果描述喷泉共由 1个中心喷头和外围 3圈水柱构成，在工作时会形成由内向外逐层递减的水幕层，同时每层高度会随时间变化，共计8个高度，形成美丽的水柱视觉效果。3、喷泉布局图水流进入4、运行状态描述系统上电自启动一次，系统启动后，4台电机全部以 10Hz频率运行； 10s后，M1以20Hz频率运行，其他电机不变；5s后， M1以25Hz运行， M2以20Hz运行，- 3 - 其它电机不变； 5s后，M1以30Hz运行， M2 以25Hz运行， M3以20Hz运行， M4不变；5s后，M1以35Hz运行，M2以30Hz运行，M3以25Hz运行，M4以20Hz运行；5s后， M1以40Hz运行， M2 以35Hz运行， M3以30Hz运行， M4以25Hz运行； 5s后， M1以45Hz运行， M2以40Hz运行， M3以35Hz运行， M4以30Hz运行； 5s后，M1以50Hz运行， M2以45Hz运行，M3以40Hz运行，M4以35Hz运行；5s后，全部电机以 50Hz运行 10s，之后循环。其中 SB1为启动按钮， SB2为停止按钮。5、电气原理图- ...
