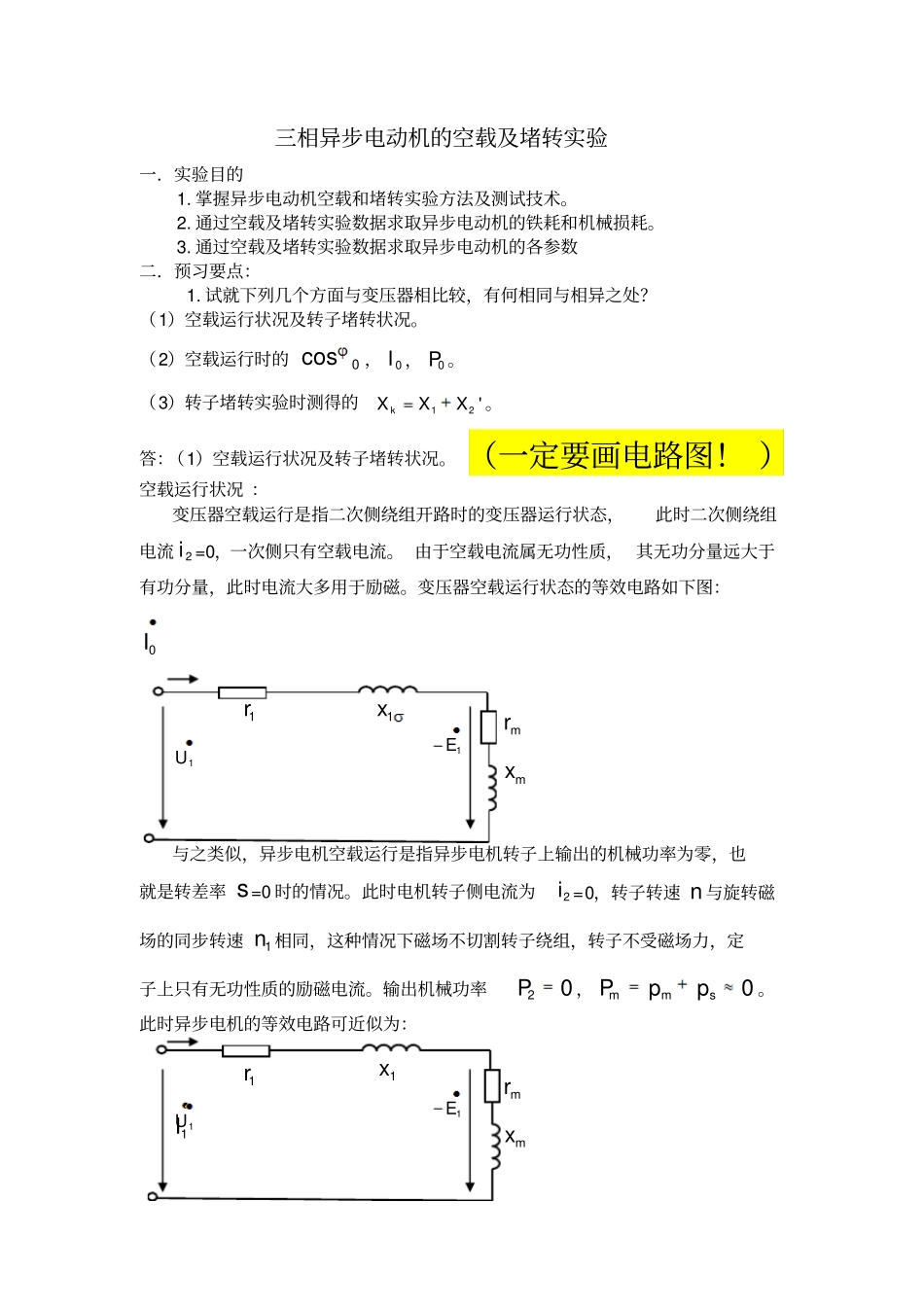

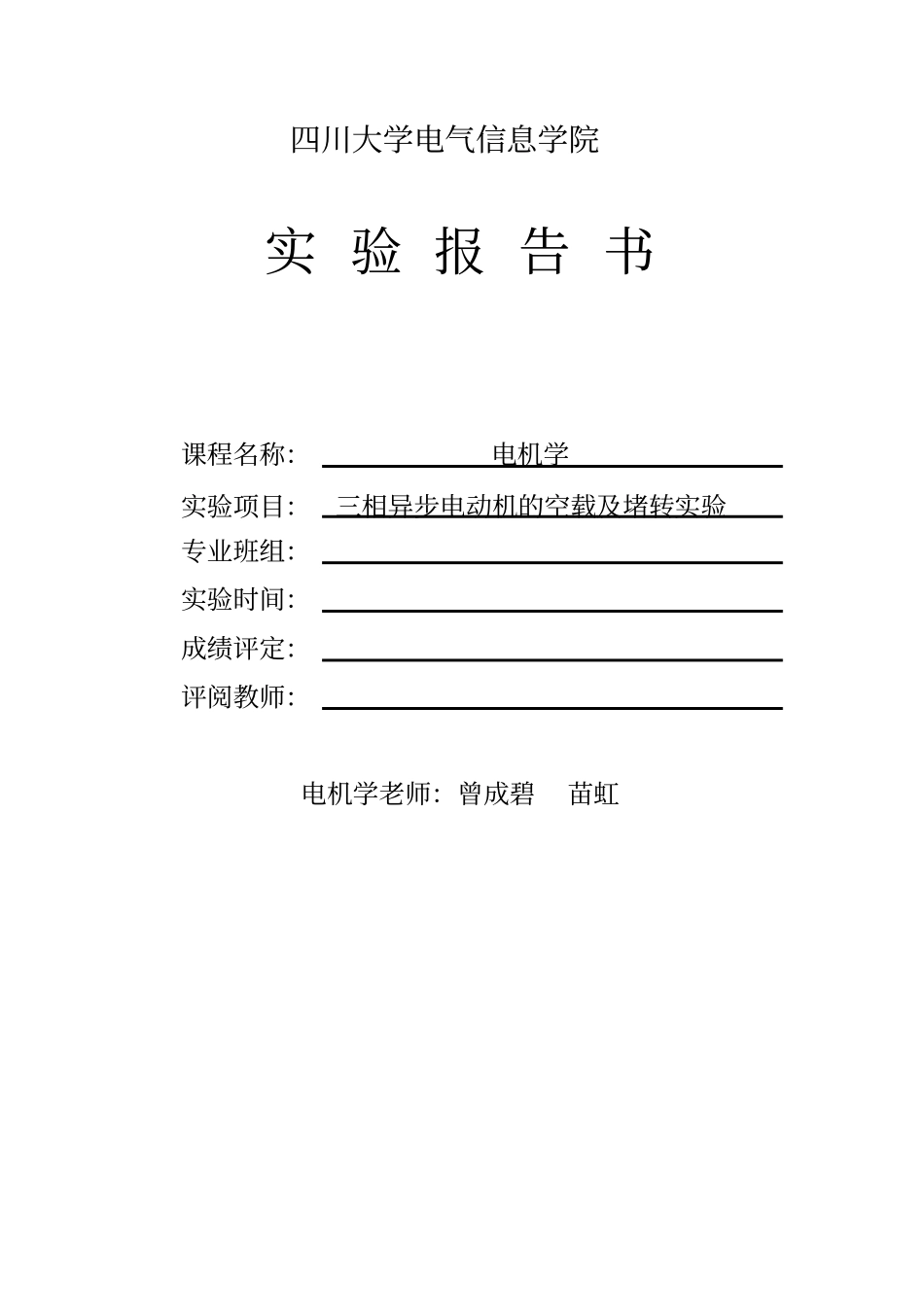

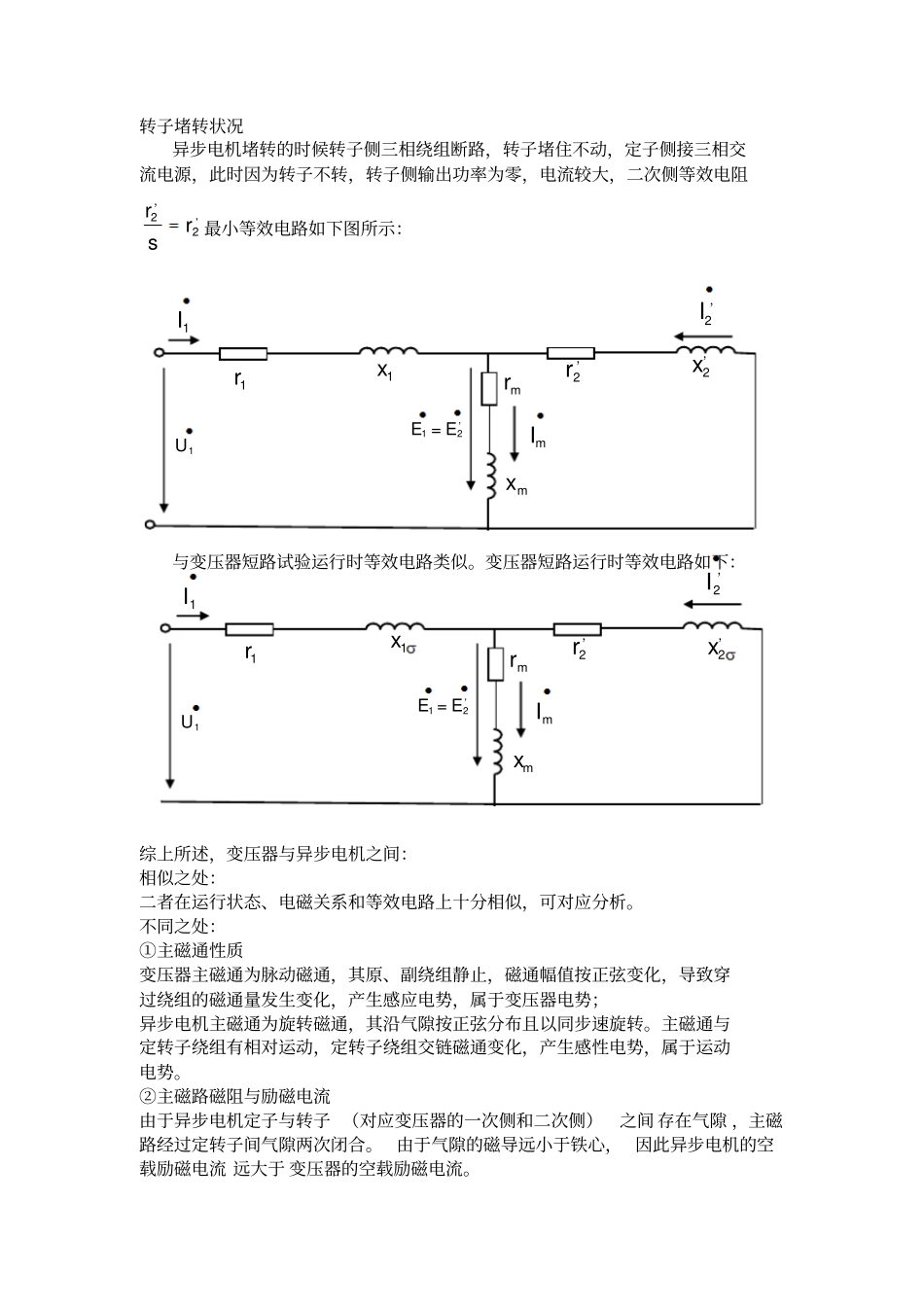

四川大学电气信息学院实 验 报 告 书课程名称：电机学实验项目：三相异步电动机的空载及堵转实验专业班组：实验时间：成绩评定：评阅教师：电机学老师：曾成碧苗虹三相异步电动机的空载及堵转实验一．实验目的1. 掌握异步电动机空载和堵转实验方法及测试技术。2. 通过空载及堵转实验数据求取异步电动机的铁耗和机械损耗。3. 通过空载及堵转实验数据求取异步电动机的各参数二．预习要点：1. 试就下列几个方面与变压器相比较，有何相同与相异之处？（1）空载运行状况及转子堵转状况。（2）空载运行时的0cos，0I ，0P 。（3）转子堵转实验时测得的12 'kXXX。答：（1）空载运行状况及转子堵转状况。 （一定要画电路图！ ）空载运行状况 ：变压器空载运行是指二次侧绕组开路时的变压器运行状态，此时二次侧绕组电流2i =0，一次侧只有空载电流。 由于空载电流属无功性质， 其无功分量远大于有功分量，此时电流大多用于励磁。变压器空载运行状态的等效电路如下图：0I与之类似，异步电机空载运行是指异步电机转子上输出的机械功率为零，也就是转差率 s=0 时的情况。此时电机转子侧电流为2i =0，转子转速 n 与旋转磁场的同步转速1n 相同，这种情况下磁场不切割转子绕组，转子不受磁场力，定子上只有无功性质的励磁电流。输出机械功率20P，0mmsPpp。此时异步电机的等效电路可近似为：1U1r1xmrmx1E1I 1U1r1xmrmx1E转子堵转状况异步电机堵转的时候转子侧三相绕组断路，转子堵住不动，定子侧接三相交流电源，此时因为转子不转，转子侧输出功率为零，电流较大，二次侧等效电阻,22rrs，最小等效电路如下图所示：与变压器短路试验运行时等效电路类似。变压器短路运行时等效电路如下：综上所述，变压器与异步电机之间：相似之处：二者在运行状态、电磁关系和等效电路上十分相似，可对应分析。不同之处：①主磁通性质变压器主磁通为脉动磁通，其原、副绕组静止，磁通幅值按正弦变化，导致穿过绕组的磁通量发生变化，产生感应电势，属于变压器电势；异步电机主磁通为旋转磁通，其沿气隙按正弦分布且以同步速旋转。主磁通与定转子绕组有相对运动，定转子绕组交链磁通变化，产生感性电势，属于运动电势。②主磁路磁阻与励磁电流由于异步电机定子与转子 （对应变压器的一次侧和二次侧）之间 存在气隙 ，主磁路经过定转子间气隙两次闭合。 由于气隙的磁导远小于铁心， 因此异步电机的空载励磁电流 远大于 变压器的空载励磁电流。1r1x2x，2I...
