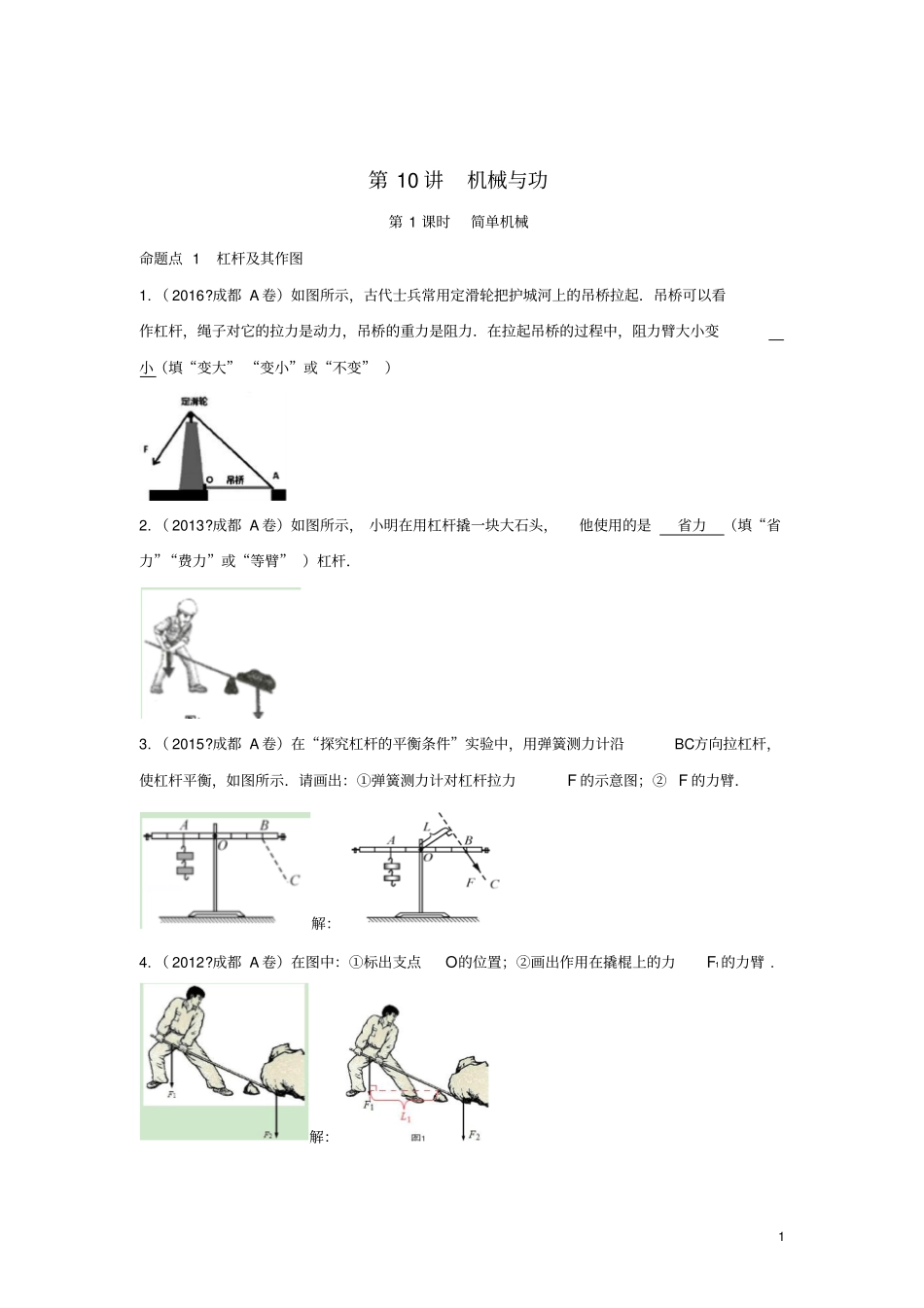

1 第 10 讲机械与功第 1 课时简单机械命题点 1 杠杆及其作图1
（ 2016
成都 A 卷）如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．吊桥可以看作杠杆，绳子对它的拉力是动力，吊桥的重力是阻力．在拉起吊桥的过程中，阻力臂大小变小（填“变大” “变小”或“不变” ）2
（ 2013
成都 A 卷）如图所示， 小明在用杠杆撬一块大石头，他使用的是省力（填“省力”“费力”或“等臂” ）杠杆．3
（ 2015
成都 A 卷）在“探究杠杆的平衡条件”实验中，用弹簧测力计沿BC方向拉杠杆，使杠杆平衡，如图所示．请画出：①弹簧测力计对杠杆拉力F 的示意图；② F 的力臂．解：4
（ 2012
成都 A 卷）在图中：①标出支点O的位置；②画出作用在撬棍上的力F1的力臂

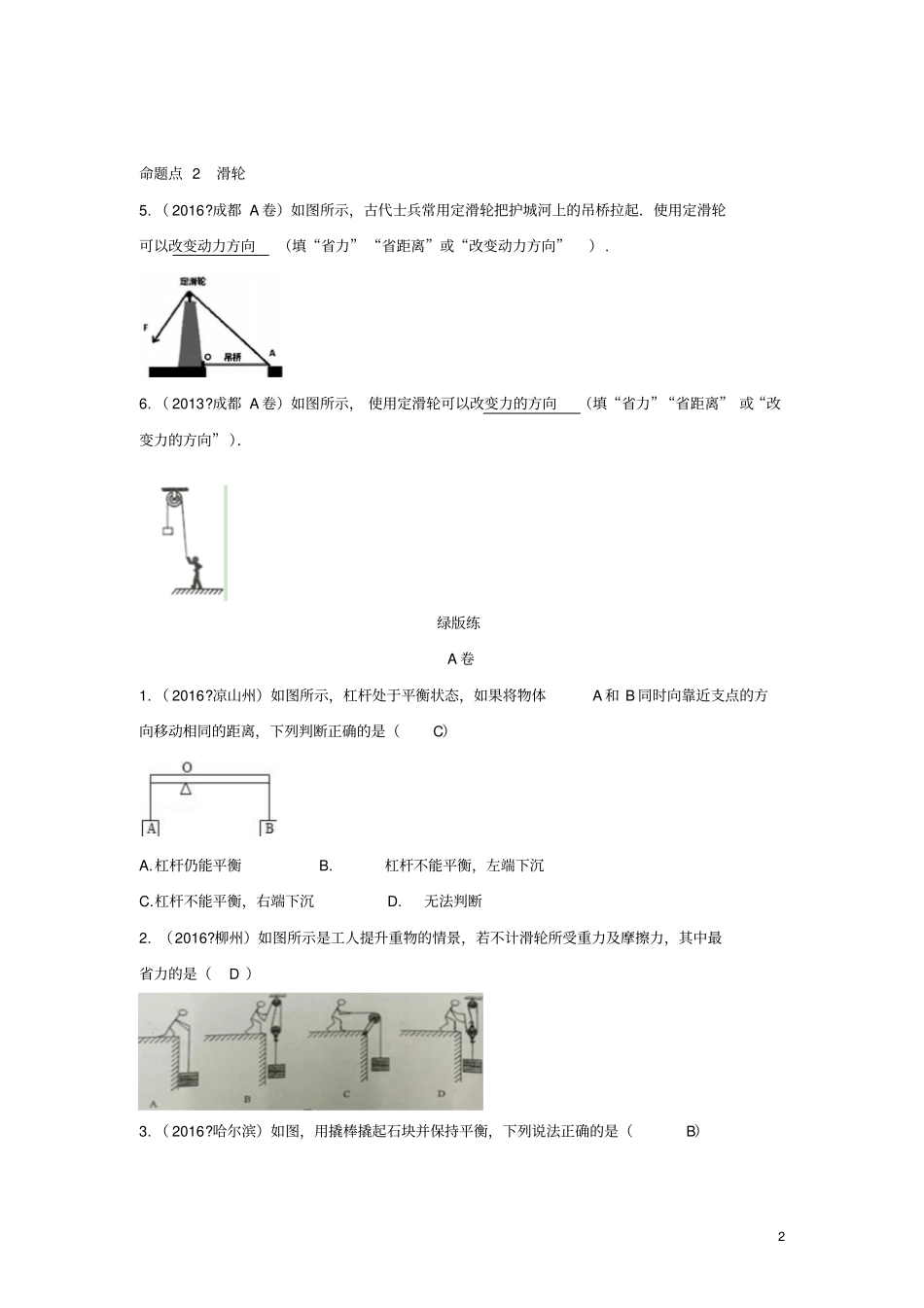

解：2 命题点 2 滑轮5
（ 2016
成都 A 卷）如图所示，古代士兵常用定滑轮把护城河上的吊桥拉起．使用定滑轮可以改变动力方向（填“省力” “省距离”或“改变动力方向”）
（ 2013
成都 A 卷）如图所示， 使用定滑轮可以改变力的方向（填“省力”“省距离” 或“改变力的方向” ）．绿版练A 卷1
（ 2016
凉山州）如图所示，杠杆处于平衡状态，如果将物体A 和 B 同时向靠近支点的方向移动相同的距离，下列判断正确的是（C）A
杠杆仍能平衡 B
杠杆不能平衡，左端下沉C
杠杆不能平衡，右端下沉 D
柳州）如图所示是工人提升重物的情景，若不计滑轮所受重力及摩擦力，其中最省力的是（D ）3
（ 2016

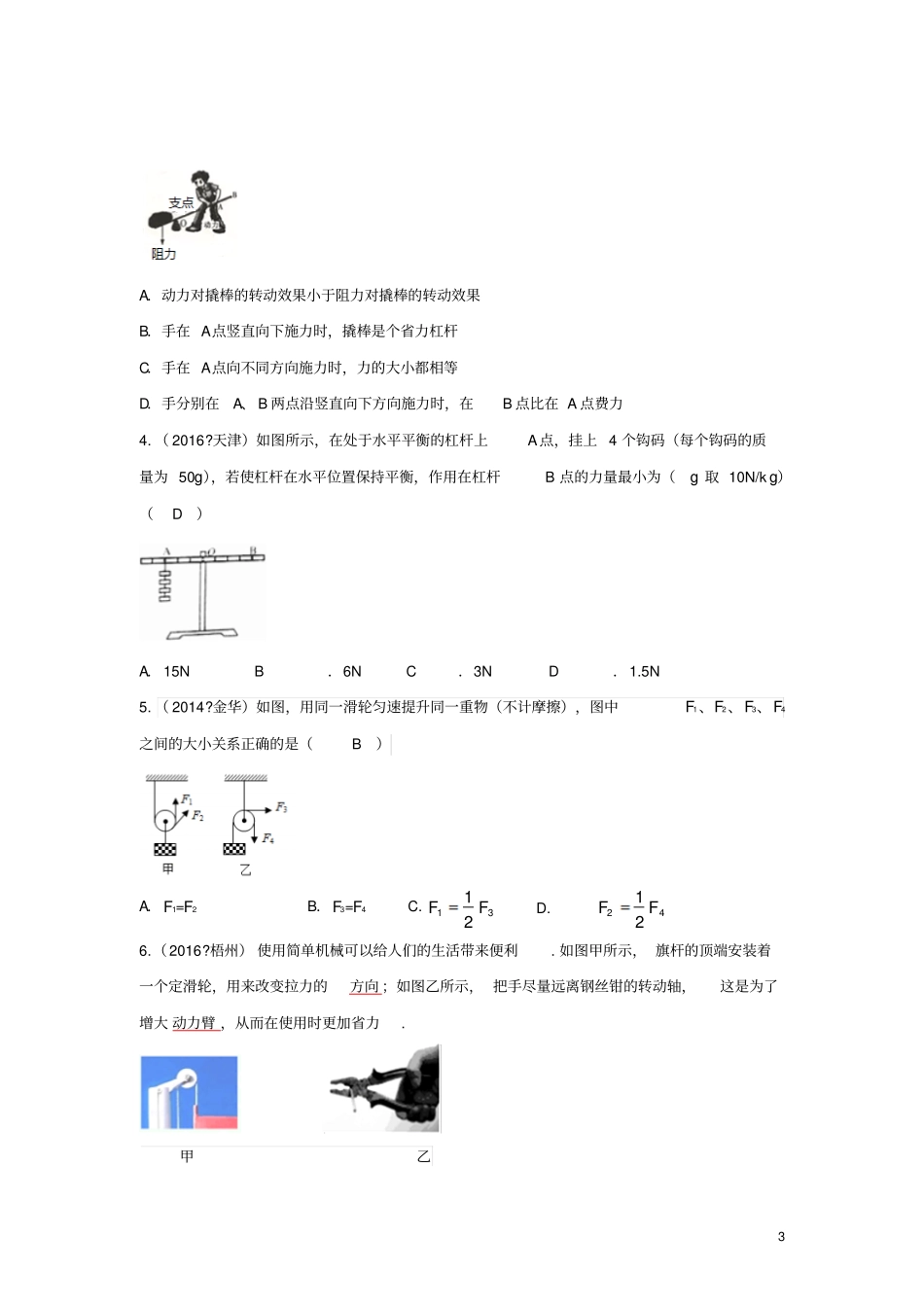

哈尔滨）如图，用撬棒撬起石块并保持平衡，下列说法正确的是（B）3 A．动力对撬棒的转动效果小于阻力对撬棒的转动效果B．手在 A点竖直向下施力时，撬棒是个省力杠杆C．手在 A点向不同方向施力时，力的大小都相等D．手分别在A、 B 两点沿竖直向下方向施力时，
