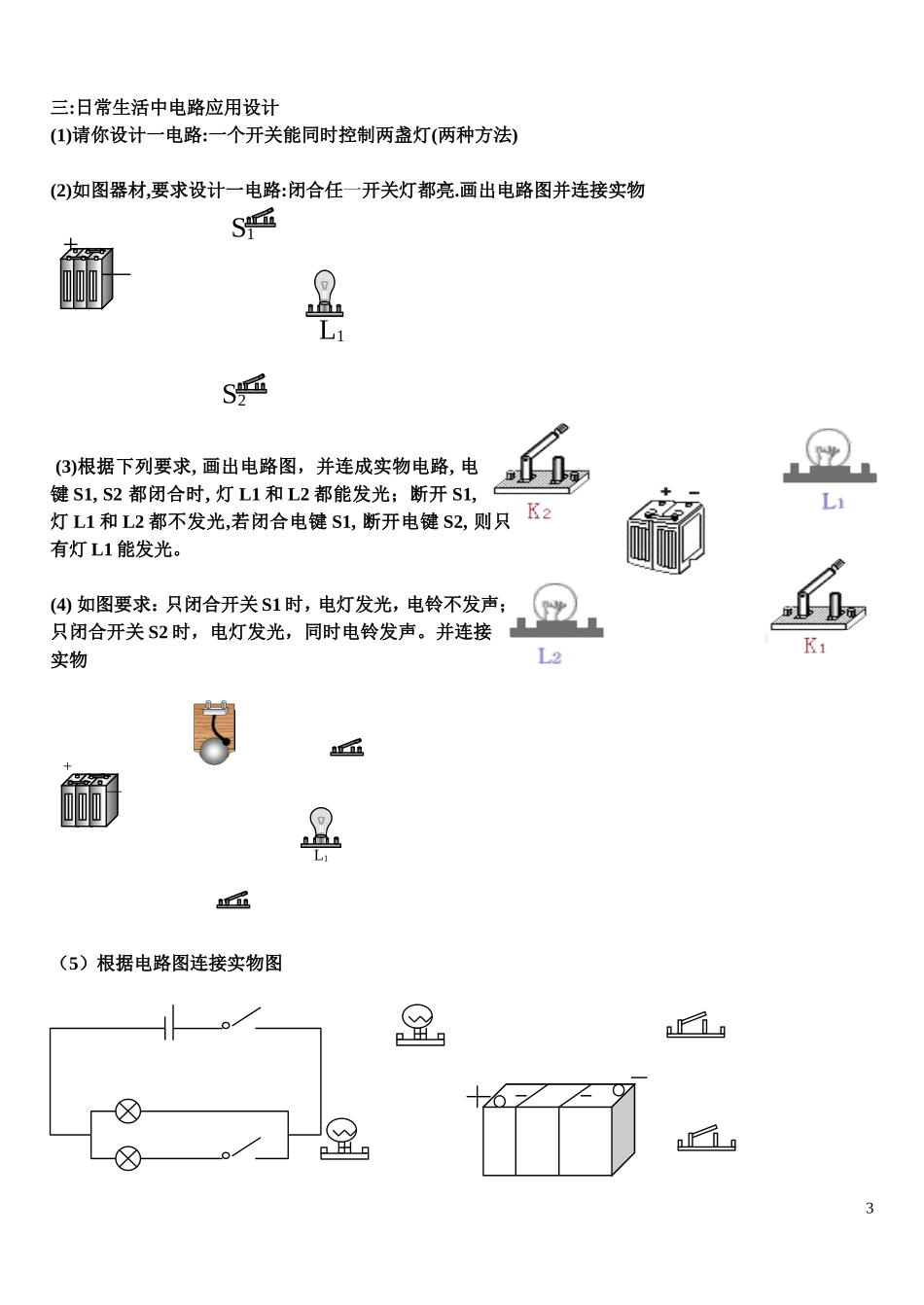

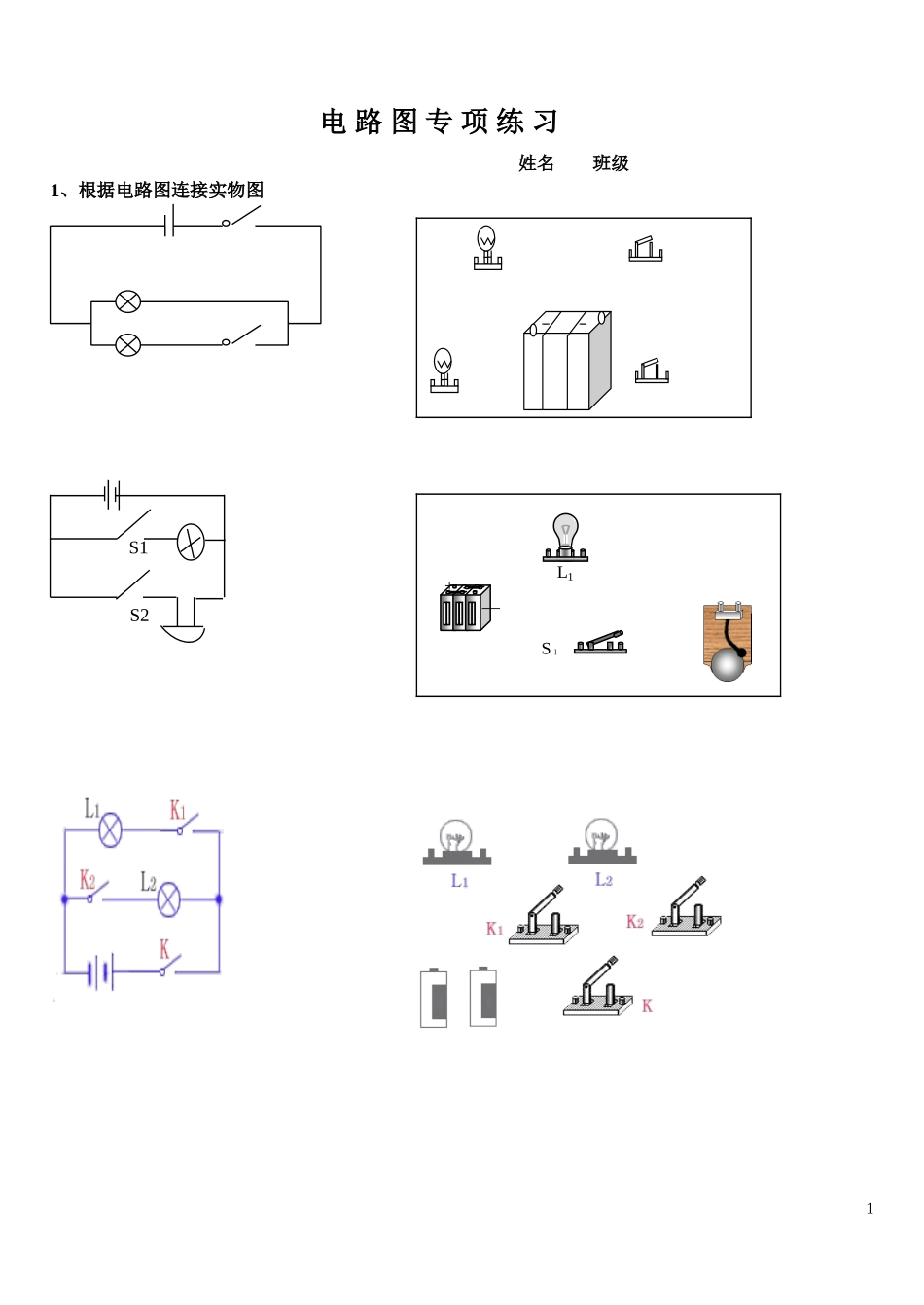

电 路 图 专 项 练 习姓名 班级1、根据电路图连接实物图S1S21 L1 S１ + — 2 在右面框中画出如图所示的电路图：2三:日常生活中电路应用设计(1)请你设计一电路:一个开关能同时控制两盏灯(两种方法)(2)如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物 (3)根据下列要求, 画出电路图，并连成实物电路, 电键 S1, S2 都闭合时, 灯 L1 和 L2 都能发光；断开 S1, 灯 L1 和 L2 都不发光,若闭合电键 S1, 断开电键 S2, 则只有灯 L1 能发光。(4) 如图要求：只闭合开关 S1 时，电灯发光，电铃不发声；只闭合开关 S2 时，电灯发光，同时电铃发声。并连接实物（5）根据电路图连接实物图S1S2+—L1+—L134 5
