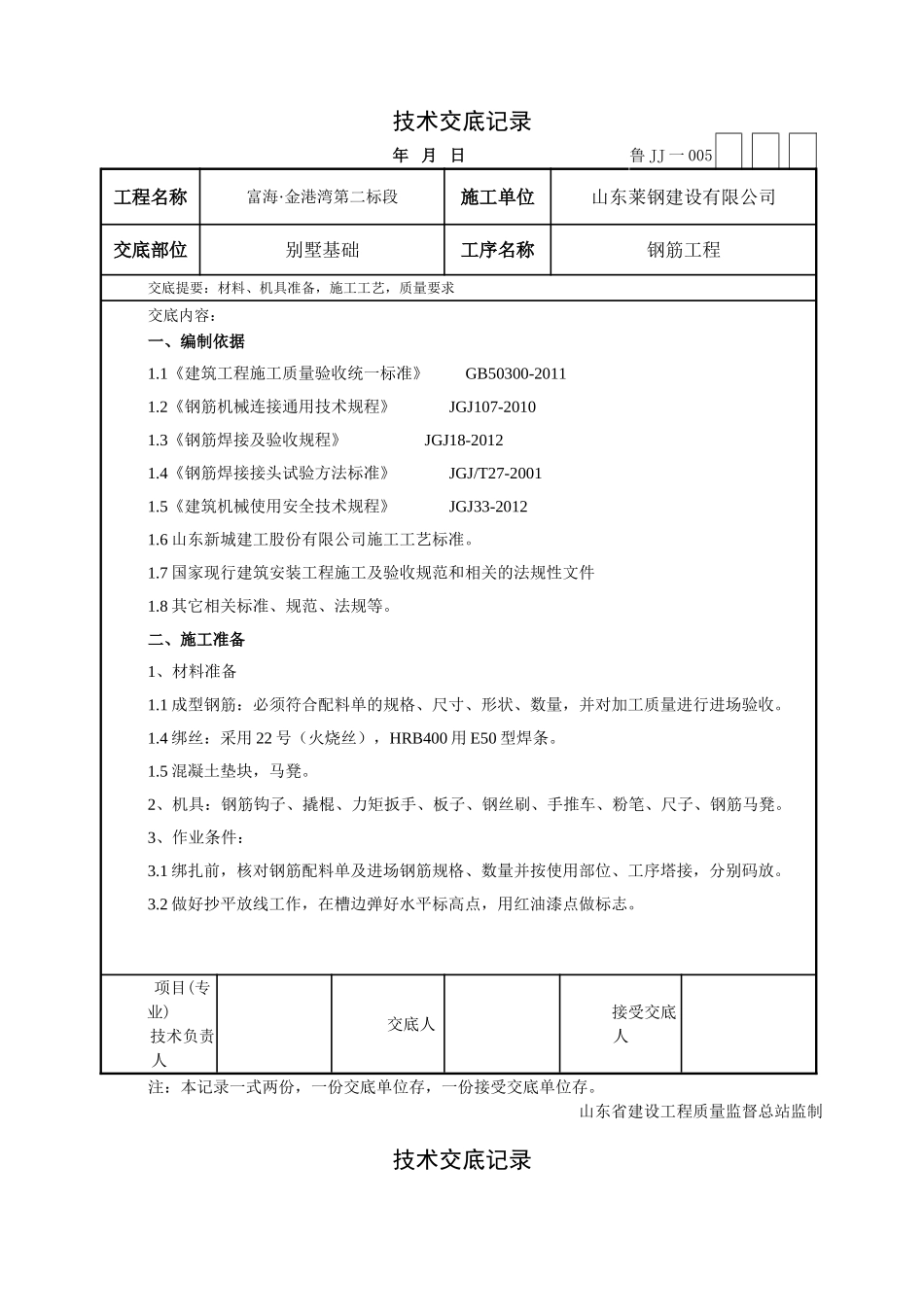

技术交底记录年月日鲁JJ一005工程名称富海·金港湾第二标段施工单位山东莱钢建设有限公司交底部位别墅基础工序名称钢筋工程交底提要：材料、机具准备，施工工艺，质量要求交底内容：一、编制依据1.1《建筑工程施工质量验收统一标准》GB50300-20111.2《钢筋机械连接通用技术规程》JGJ107-20101.3《钢筋焊接及验收规程》JGJ18-20121.4《钢筋焊接接头试验方法标准》JGJ/T27-20011.5《建筑机械使用安全技术规程》JGJ33-20121.6山东新城建工股份有限公司施工工艺标准。1.7国家现行建筑安装工程施工及验收规范和相关的法规性文件1.8其它相关标准、规范、法规等。二、施工准备1、材料准备1.1成型钢筋：必须符合配料单的规格、尺寸、形状、数量，并对加工质量进行进场验收。1.4绑丝：采用22号（火烧丝），HRB400用E50型焊条。1.5混凝土垫块，马凳。2、机具：钢筋钩子、撬棍、力矩扳手、板子、钢丝刷、手推车、粉笔、尺子、钢筋马凳。3、作业条件：3.1绑扎前，核对钢筋配料单及进场钢筋规格、数量并按使用部位、工序塔接，分别码放。3.2做好抄平放线工作，在槽边弹好水平标高点，用红油漆点做标志。项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录年月日鲁JJ一005工程名称富海·金港湾第二标段施工单位山东莱钢建设有限公司交底部位别墅基础工序名称钢筋工程交底提要：材料、机具准备，施工工艺，质量要求交底内容：三、施工工艺1、承台、地梁钢筋施工工艺流程：弹钢筋位置线→绑扎承台下层钢筋→绑扎地梁钢筋→绑扎承台上层钢筋→插入墙体、柱钢筋1.1划钢筋位置线：按图纸注明的钢筋间距，划出承台钢筋位置线。并用墨斗弹上墨线。1.2承台钢筋：1.2.1先铺承台下层筋。承台先放下层封闭箍筋，然后再放下层南、北向的下纵筋钢筋，所有交叉点都要绑扎牢固，保证钢筋不位移。下层钢筋绑扎时要全数绑扎，不得漏扣，绑扎承台下铁钢筋时，下层端部弯成90°，平直段长度：250mm。插入开口箍钢筋时要与封闭箍筋全数绑扎，开口箍的搭接点要满足32d的搭接要求。1.2.2承台底筋绑扎完后，放混凝土垫块，垫块厚度为50mm，间距400mm，梅花型放置。1.2.3绑扎完下层和地梁钢筋后即安放撑筋，采用20@1500*1500钢筋做成，间距1000mm，也可采用Φ18-20废钢筋头做成，马凳间距1000mm，高度390～410mm。1.2.4撑筋放完后进行上筋的绑扎，绑扎上铁钢筋的方法同下铁筋，钢筋交叉点均绑扎。1.3基础梁：主筋：6Φ16，箍筋：Φ8@180，截面尺寸：300×400mm；主筋：6Φ12，箍筋：Φ8@180，截面尺寸：300×400mm.项目(专业)技术负责人交底人接受交底人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制技术交底记录年月日鲁JJ一005工程名称富海·金港湾第二标段施工单位山东莱钢建设有限公司交底部位别墅基础工序名称钢筋工程交底提要：材料、机具准备，施工工艺，质量要求交底内容：1.3.1绑扎完承台下铁筋后绑扎地梁钢筋，先穿梁上筋，梁伸入承台32d，在上筋上画出箍筋间距线，套箍筋，箍筋开口在下部，且开口位置相互错开，箍筋套好后按间距排开，然后穿梁下筋，并进行绑扎。1.3.2箍筋与梁筋交叉处均要绑扎，并采用八字扣绑扎，即绑扣为一顺一逆，不得有漏扣、松扣等现象，1.3.3、梁钢筋定位措施：(1)保护层厚度50mm，下面垫砼垫块，箍筋按线调整绑扎到位。(2)在地梁的上口设立受力钢筋的定位撑，在每道梁支座附近和跨中设立,使受力钢筋的间距均匀、合理，保护层厚度符合设计要求（基础梁-35mm）。1.4将承台下部弹好的内外墙、柱节点位置线，引至承台上皮钢筋上，承台钢筋上弹柱钢筋位置控制线，根据弹好的控制线将墙、柱伸入承台的插筋绑扎牢固，并插至下层钢筋上进行固定绑扎。先插柱筋再插墙体筋，第一根水平筋距承台上表面50mm，距承台上皮500mm高部位和根部用水平梯子筋固定，保证甩筋垂直，不斜插和移位。1.5钢筋接头方式：横向：直径Φ8-18的钢筋接头采用绑扎连接，20-25的钢筋接头采用直螺纹连接。竖向：直径Φ8-Φ14的钢筋接头采用绑扎连接，16-18的钢筋接头采用电渣压力焊...
