螺纹的切削加工VIP免费

螺纹的切削加工_第1页
1/2
螺纹的切削加工_第2页
2/2

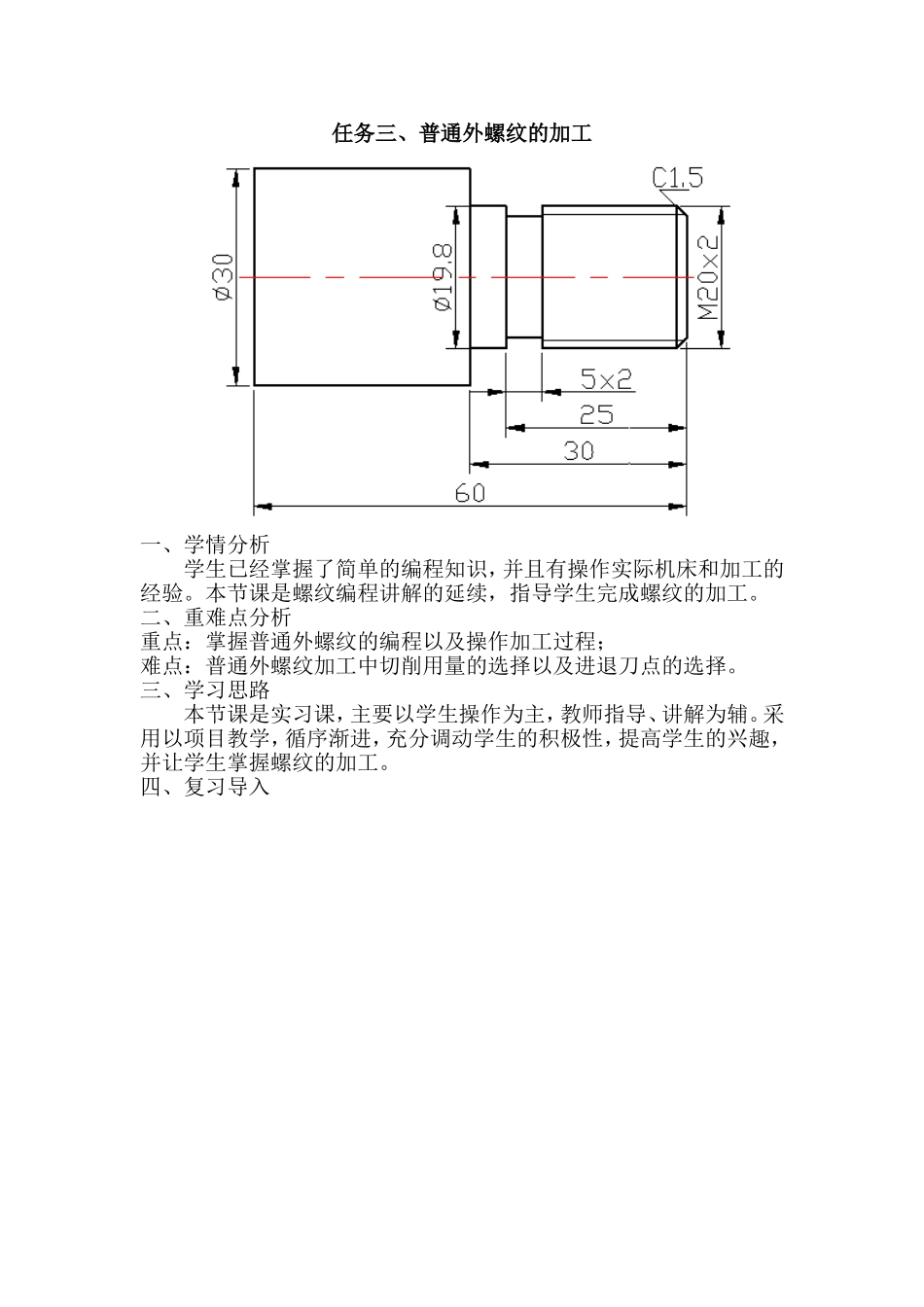

任务三、普通外螺纹的加工一、学情分析学生已经掌握了简单的编程知识,并且有操作实际机床和加工的经验。本节课是螺纹编程讲解的延续,指导学生完成螺纹的加工。二、重难点分析重点:掌握普通外螺纹的编程以及操作加工过程;难点:普通外螺纹加工中切削用量的选择以及进退刀点的选择。三、学习思路本节课是实习课,主要以学生操作为主,教师指导、讲解为辅。采用以项目教学,循序渐进,充分调动学生的积极性,提高学生的兴趣,并让学生掌握螺纹的加工。四、复习导入五、新课1、螺纹刀具2、螺纹参数以及小径的计算牙型角 α: α =60°牙形高度: H=0.65P小径: d=D-2×0.65P3、螺纹切削用量的选择 1、主轴转速:400r/min; 2、背吃刀量(切深):表一;一般对于初学者来说,每次切深可以适当的减少。4、普通螺纹的切削指令 螺纹切削循环: G92 X( )Z( )R( )F( ); 该指令是把“进刀-螺纹切削-退刀-返回”四个动作作为一个循环过程。(动作与 G90 指令类似)5、五、编程注意事项进退刀点的选择:δ1、δ2 的选择。
