探究电阻上的电流跟两端的电压的关系VIP免费

探究电阻上的电流跟两端的电压的关系探究电阻上的电流跟两端的电压的关系探究电阻上的电流跟两端的电压的关系

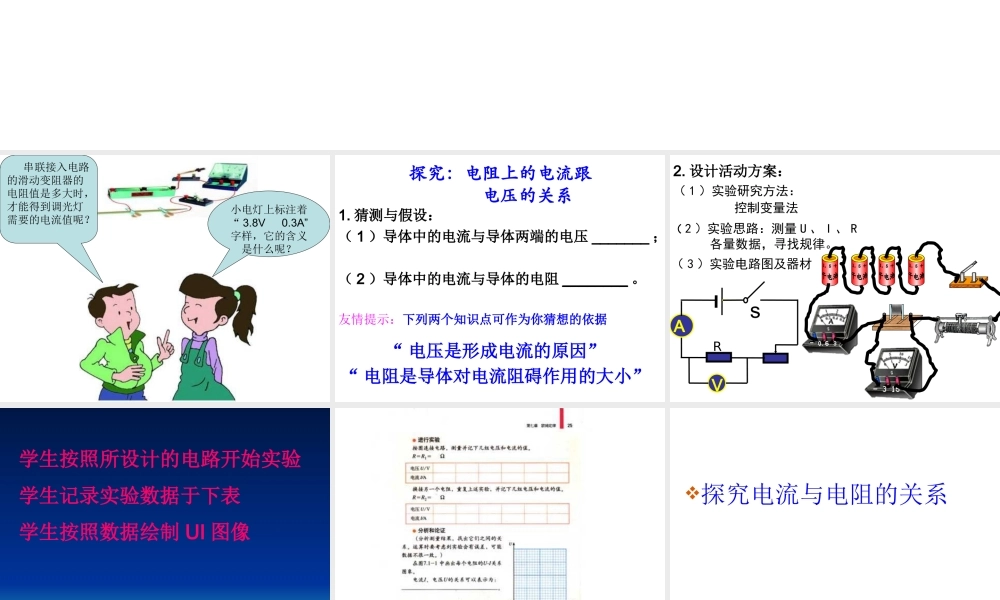

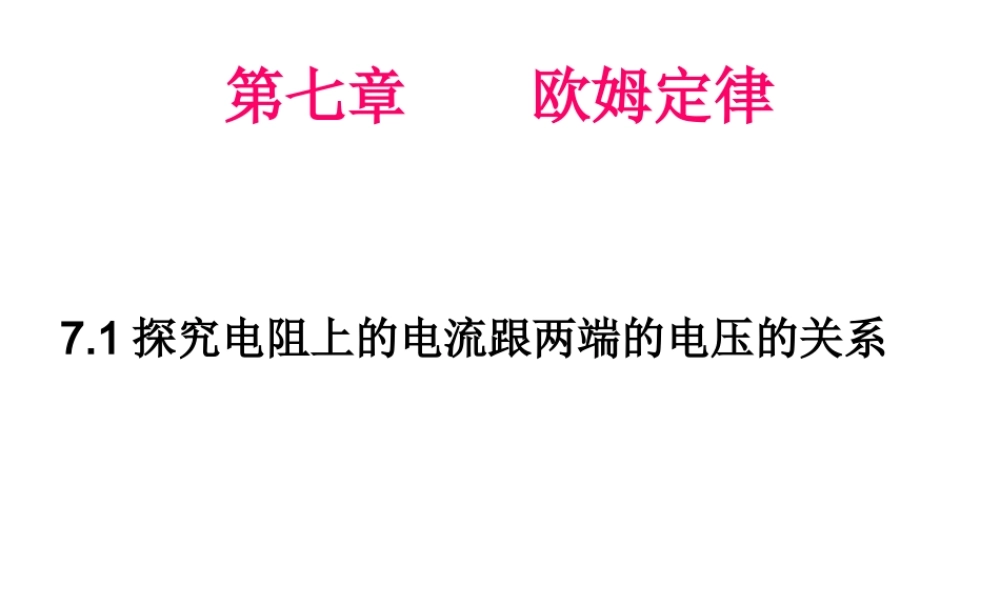

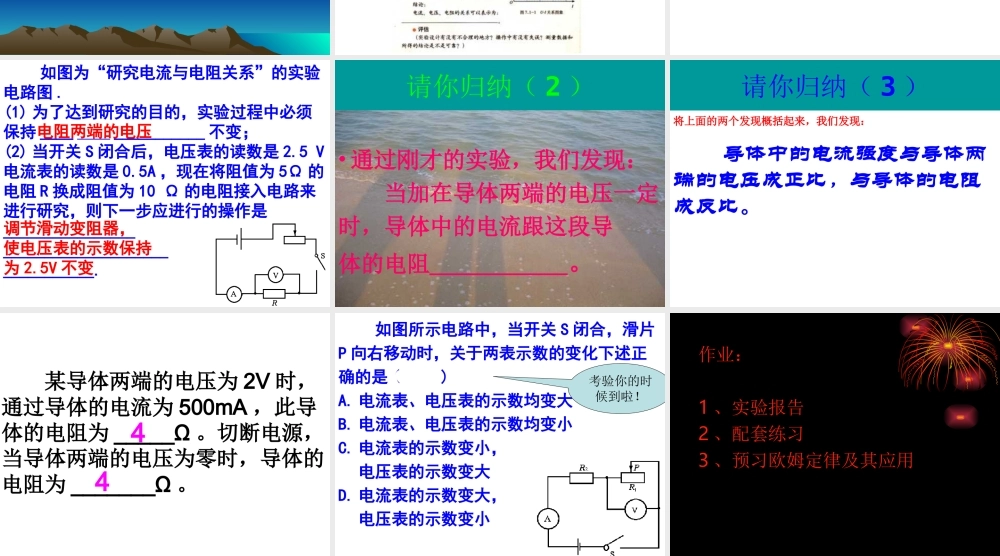

第七章 欧姆定律7.1 探究电阻上的电流跟两端的电压的关系 串联接入电路的滑动变阻器的电阻值是多大时,才能得到调光灯需要的电流值呢?小电灯上标注着“ 3.8V 0.3A”字样,它的含义是什么呢? 探究:电阻上的电流跟 电压的关系“ 电压是形成电流的原因” “ 电阻是导体对电流阻碍作用的大小” 友情提示:下列两个知识点可作为你猜想的依据1. 猜测与假设:( 1 )导体中的电流与导体两端的电压 _______ ;( 2 )导体中的电流与导体的电阻 ________ 。 2. 设计活动方案:( 1 )实验研究方法: 控制变量法( 2 )实验思路:测量 U 、 I 、 R 各量数据,寻找规律。( 3 )实验电路图及器材sRAV 学生按照所设计的电路开始实验学生记录实验数据于下表学生按照数据绘制 UI 图像 探究电流与电阻的关系 如图为“研究电流与电阻关系”的实验电路图 .(1) 为了达到研究的目的,实验过程中必须保持 ____ ___________ 不变;(2) 当开关 S 闭合后,电压表的读数是 2.5 V ,电流表的读数是 0.5A ,现在将阻值为 5Ω 的电阻 R 换成阻值为 10 Ω 的电阻接入电路来进行研究,则下一步应进行的操作是_______________________________________________.电阻两端的电压 调节滑动变阻器,使电压表的示数保持为 2.5V 不变 请你归纳( 2 )• 通过刚才的实验,我们发现: 当加在导体两端的电压一定时,导体中的电流跟这段导体的电阻______。 请你归纳( 3 )将上面的两个发现概括起来,我们发现: 导体中的电流强度与导体两端的电压成正比,与导体的电阻成反比。 某导体两端的电压为 2V 时,通过导体的电流为 500mA ,此导体的电阻为 _____Ω 。切断电源,当导体两端的电压为零时,导体的电阻为 _______Ω 。 44 如图所示电路中,当开关 S 闭合,滑片P 向右移动时,关于两表示数的变化下述正确的是 ( )A. 电流表、电压表的示数均变大B. 电流表、电压表的示数均变小C. 电流表的示数变小, 电压表的示数变大D. 电流表的示数变大, 电压表的示数变小C考验你的时候到啦! 作业:1 、实验报告2 、配套练习3 、预习欧姆定律及其应用

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

探究电阻上的电流跟两端的电压的关系
