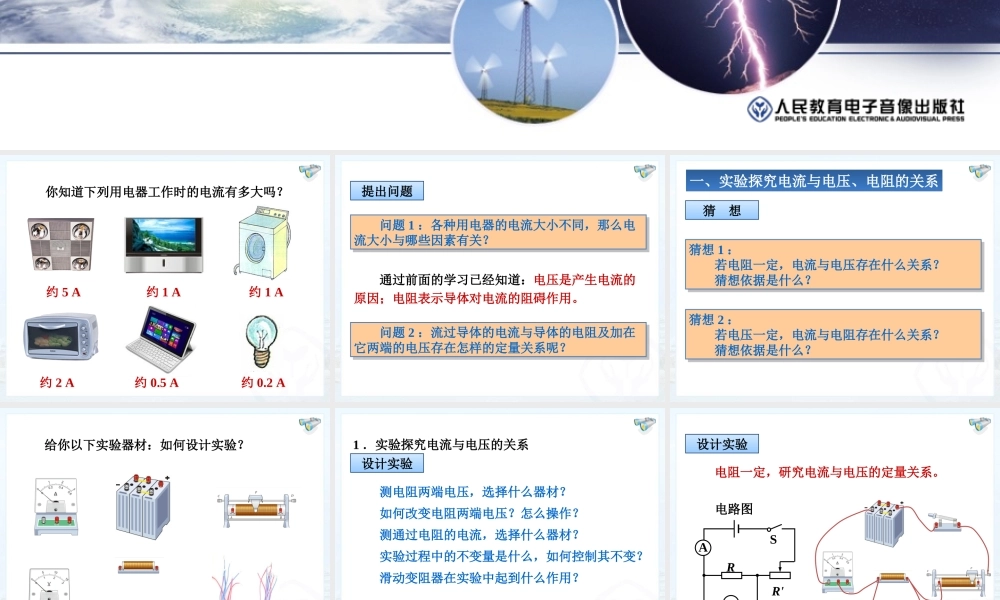

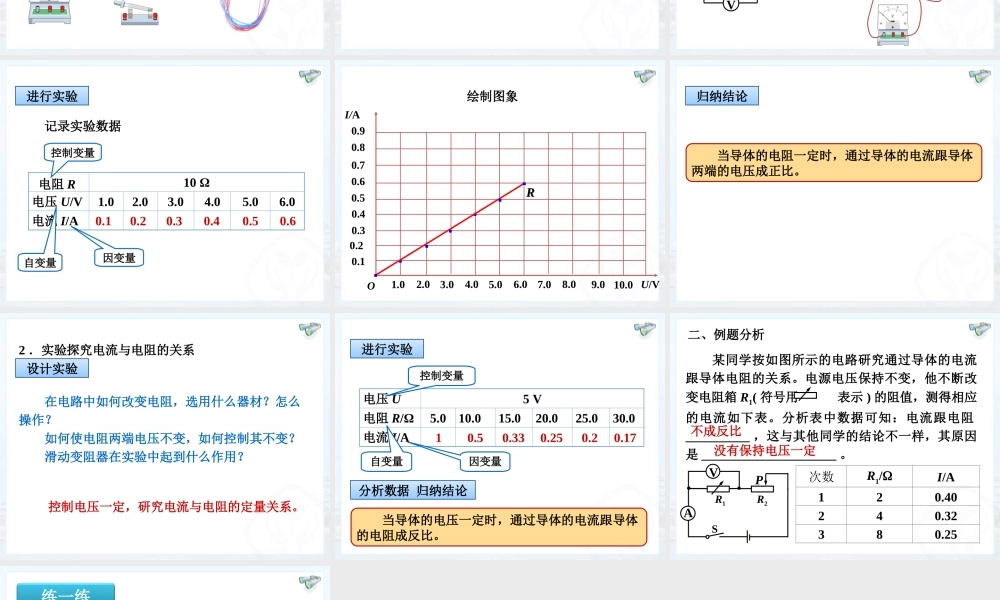

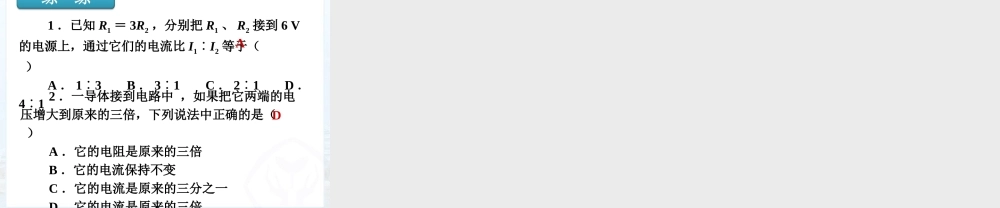

电流与电压和电阻的关系 第十七章 第１节约 5 A约 1 A约 1 A约 2 A约 0.5 A约 0.2 A 你知道下列用电器工作时的电流有多大吗？ 通过前面的学习已经知道：电压是产生电流的原因；电阻表示导体对电流的阻碍作用。提出问题 问题 1 ：各种用电器的电流大小不同，那么电流大小与哪些因素有关？ 问题 1 ：各种用电器的电流大小不同，那么电流大小与哪些因素有关？ 问题 2 ：流过导体的电流与导体的电阻及加在它两端的电压存在怎样的定量关系呢？ 问题 2 ：流过导体的电流与导体的电阻及加在它两端的电压存在怎样的定量关系呢？ 猜 想一、实验探究电流与电压、电阻的关系一、实验探究电流与电压、电阻的关系猜想 1 ： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？猜想 1 ： 若电阻一定，电流与电压存在什么关系？ 猜想依据是什么？猜想 2 ： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？猜想 2 ： 若电压一定，电流与电阻存在什么关系？ 猜想依据是什么？ 给你以下实验器材：如何设计实验？ 测电阻两端电压，选择什么器材？ 如何改变电阻两端电压？怎么操作？ 测通过电阻的电流，选择什么器材？ 实验过程中的不变量是什么，如何控制其不变？ 滑动变阻器在实验中起到什么作用？1 ．实验探究电流与电压的关系设计实验AVRR'S电路图 电阻一定，研究电流与电压的定量关系。设计实验10 Ω电压 U/V1.02.03.04.05.06.0电流 I/A0.60.50.40.30.20.1电阻 R自变量因变量控制变量 记录实验数据进行实验I/AU/VO4.06.08.010.00.10.30.50.60.40.20.70.82.0· · ··3.05.07.01.09.0· ··0.9RR绘制图象归纳结论 当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。2 ．实验探究电流与电阻的关系 在电路中如何改变电阻，选用什么器材？怎么操作？ 如何使电阻两端电压不变，如何控制其不变？ 滑动变阻器在实验中起到什么作用？ 控制电压一定，研究电流与电阻的定量关系。设计实验电压 U5 V电阻 R/Ω5.010.015.020.025.030.0电流 I/A0.170.20.250.330.51自变量因变量控制变量进行实验分析数据 归纳结论 当导体的电压一定时，通过导体的电流跟导体的电阻成反比。 某同学按如图所示的电路研究通过导体的电流跟导体电阻的关系。电源电压保持不变，他不断改变电阻箱 R1( 符号用 表示 ) 的阻值，测得相应的电流如下表。分析表中数据可知：电流跟电阻__________...
