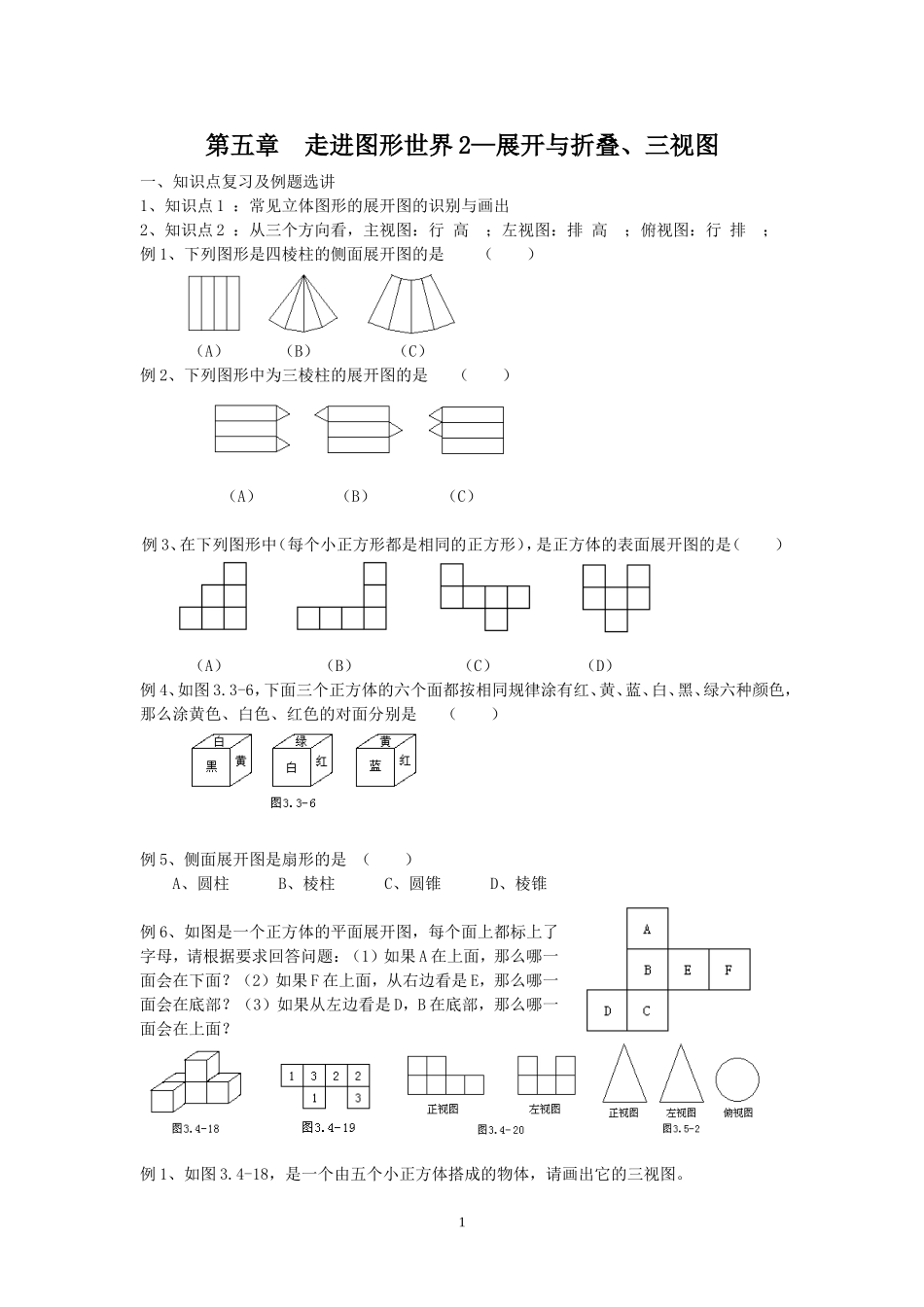

第五章 走进图形世界 2—展开与折叠、三视图一、知识点复习及例题选讲1、知识点 1 ：常见立体图形的展开图的识别与画出2、知识点 2 ：从三个方向看，主视图：行 高 ；左视图：排 高 ；俯视图：行 排 ；例 1、下列图形是四棱柱的侧面展开图的是 （ ） （A） （B） （C） 例 2、下列图形中为三棱柱的展开图的是 （ ）（A） （B） （C）例 3、在下列图形中（每个小正方形都是相同的正方形），是正方体的表面展开图的是（ ） （A） （B） （C） （D）例 4、如图 3.3-6，下面三个正方体的六个面都按相同规律涂有红、黄、蓝、白、黑、绿六种颜色，那么涂黄色、白色、红色的对面分别是 （ ）例 5、侧面展开图是扇形的是 （ ）A、圆柱 B、棱柱 C、圆锥 D、棱锥例 6、如图是一个正方体的平面展开图，每个面上都标上了字母，请根据要求回答问题：（1）如果 A 在上面，那么哪一面会在下面？（2）如果 F 在上面，从右边看是 E，那么哪一面会在底部？（3）如果从左边看是 D，B 在底部，那么哪一面会在上面？例 1、如图 3.4-18，是一个由五个小正方体搭成的物体，请画出它的三视图。1例 2、如图 3.4-19，是由几个小正方体木块所搭成的几何体的俯视图，小正方形中的数字表示该位置的小正方体的个数，请画出这个几何体的主视图、左视图。例 3、在桌上摆有一些大小相同的正方体木块，正视图、左视图如图 3.4-20，要摆出这样的图形至少需要 块正方体木块，至多需要 块正方体木块。例 4、如图 3.5-2 的三视图所画的几何体是 。二、练习1、正方体的平面展开图可以是下列图形中的 （ ）2、有一块正方体木块，它的六个面上分别标上数字 1~6，下图是这个正方体木块从不同面所看到的数字情况，请问 5 对面的数字是 （ ）A、3 B、4 C、6 D、无法确定3、主视图、左视图和俯视图都是正方形的几何体是 。4、一个立体图形的三视图形如图所示，则该立体图形是 （ ）A、圆锥 B、球 C、圆柱 D、圆5、已知某多面体的平面展开图如图所示，其中是三棱柱的有 （ ） 主视图 左视图 俯视图A、1 个 B、2 个 C、3 个 D、4 个6、如果一个立体图形的三个视图都是正方形，那么关于这个立体图形的以下三种说法正确的有 （ ）2① 这个立体图形是四棱柱；②这个立体图形是正方体；③这个立体图形是四棱锥； A、1 个 B、2 个 C、3 个 D、以上全不对7、画出下图中由几个正方体组成的几何体的三...
