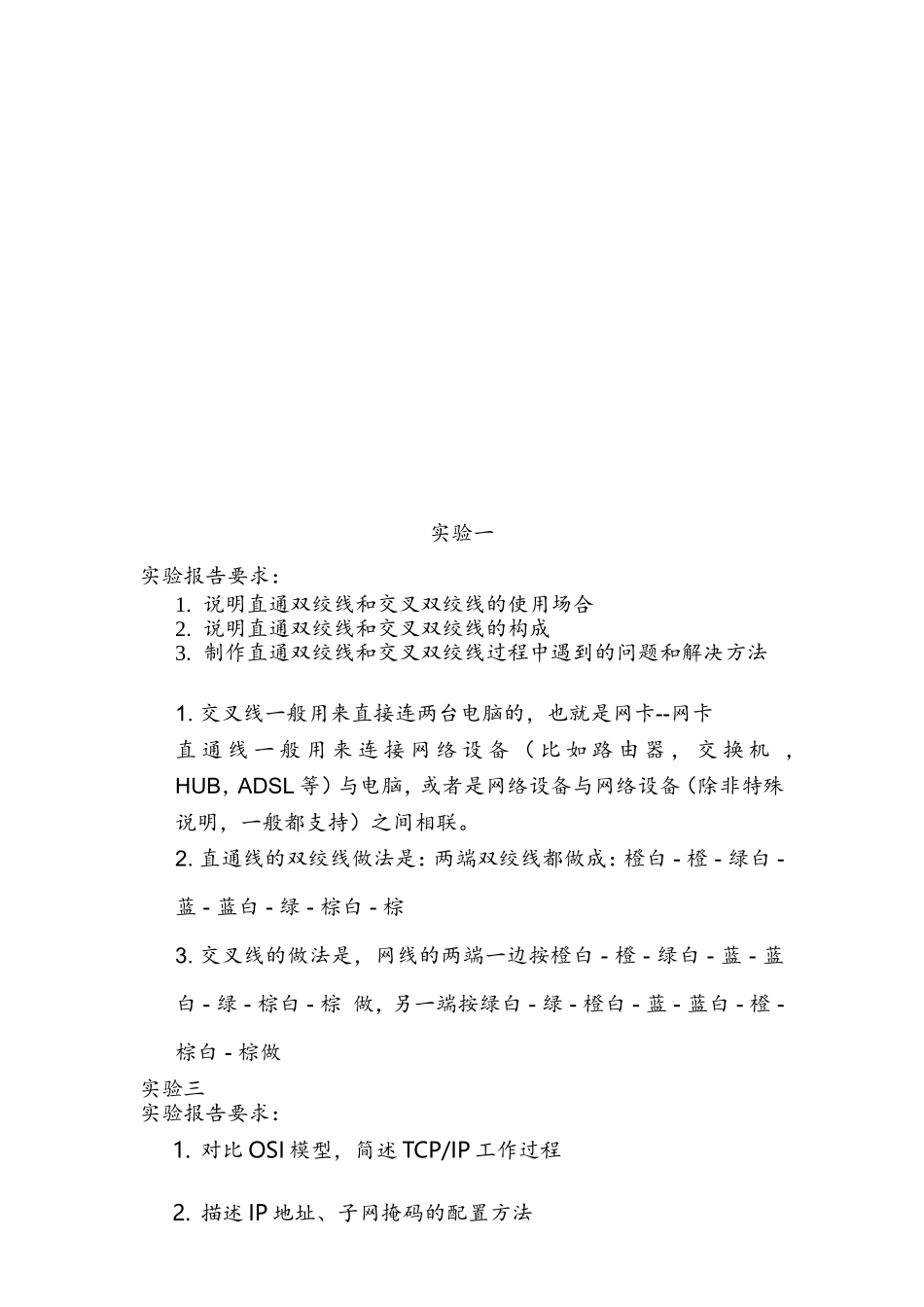

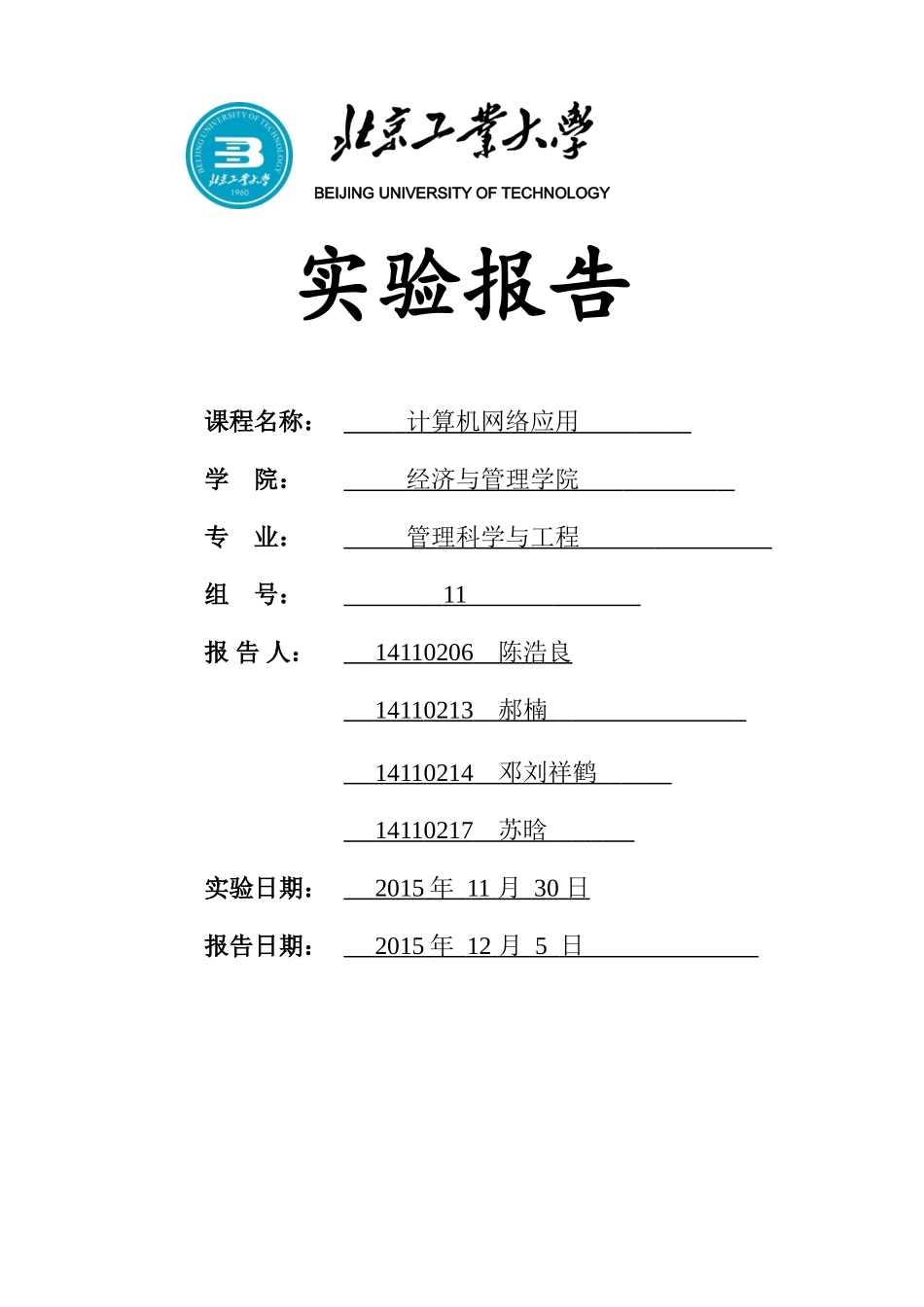

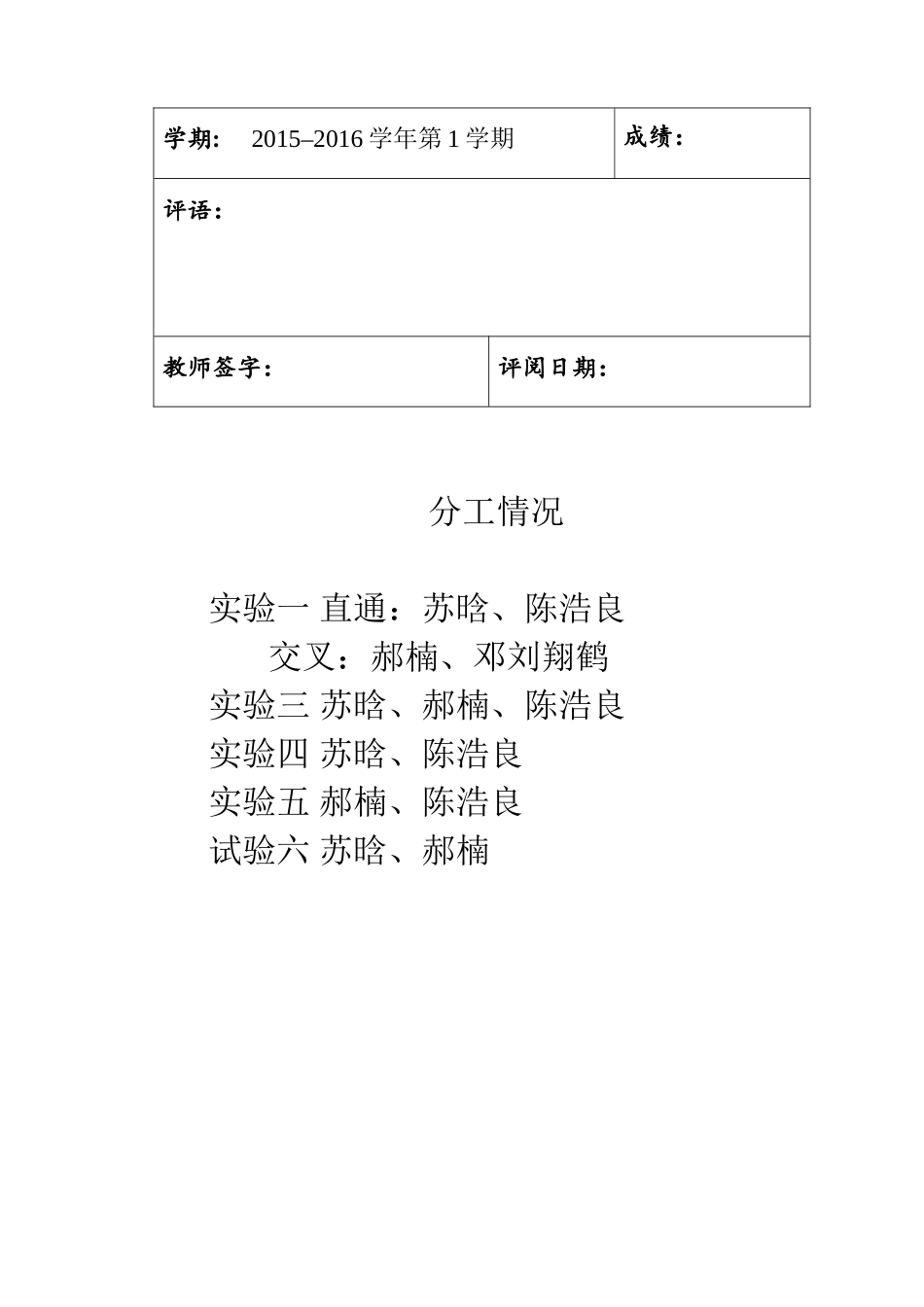

BEIJINGUNIVERSITYOFTECHNOLOGY实验报告课程名称：计算机网络应用学院：经济与管理学院专业：管理科学与工程组号：11报告人：14110206陈浩良14110213郝楠14110214邓刘祥鹤14110217苏晗实验日期：2015年11月30日报告日期：2015年12月5日分工情况实验一直通：苏晗、陈浩良交叉：郝楠、邓刘翔鹤实验三苏晗、郝楠、陈浩良实验四苏晗、陈浩良实验五郝楠、陈浩良试验六苏晗、郝楠学期:2015–2016学年第1学期成绩：评语：教师签字：评阅日期：实验一实验报告要求：1.说明直通双绞线和交叉双绞线的使用场合2.说明直通双绞线和交叉双绞线的构成3.制作直通双绞线和交叉双绞线过程中遇到的问题和解决方法1.交叉线一般用来直接连两台电脑的，也就是网卡--网卡直通线一般用来连接网络设备（比如路由器，交换机，HUB，ADSL等）与电脑，或者是网络设备与网络设备（除非特殊说明，一般都支持）之间相联。2.直通线的双绞线做法是：两端双绞线都做成：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕3.交叉线的做法是，网线的两端一边按橙白-橙-绿白-蓝-蓝白-绿-棕白-棕做，另一端按绿白-绿-橙白-蓝-蓝白-橙-棕白-棕做实验三实验报告要求：1.对比OSI模型，简述TCP/IP工作过程2.描述IP地址、子网掩码的配置方法3.说明在测试过程中使用了哪些网络命令及命令的意义4.在配置过程中遇到的技术问题及解决方法1.OSI是一个定义良好的协议规范集，并有许多可选部分完成类似的任务。它定义了开放系统的层次结构、层次之间的相互关系以及各层所包括的可能的任务，作为一个框架来协调和组织各层所提供的服务。传输控制协议（TransmissionControlProtocol，TCP）是一种面向连接的、可靠的、基于字节流的运输层通信协议。面向连接：通信前要建立连接，通信后要拆除连接；可靠的：它会后续的数据包状态进行跟踪；字节流：以字节为最小单位的流服务；工作过程TCP分三个阶段第一阶段：连接建立（三次握手）第二阶段：数据传输第三阶段：连接拆除（四次握手）TCP/IP协议的工作流程如下：●在源主机上，应用层将一串应用数据流传送给传输层。●传输层将应用层的数据流截成分组，并加上TCP报头形成TCP段，送交网络层。●在网络层给TCP段加上包括源、目的主机IP地址的IP报头，生成一个IP数据包，并将IP数据包送交链路层。●链路层在其MAC帧的数据部分装上IP数据包，再加上源、目的主机的MAC地址和帧头，并根据其目的MAC地址，将MAC帧发往目的主机或IP路由器。●在目的主机，链路层将MAC帧的帧头去掉，并将IP数据包送交网络层。●网络层检查IP报头，如果报头中校验和与计算结果不一致，则丢弃该IP数据包；若校验和与计算结果一致，则去掉IP报头，将TCP段送交传输层。●传输层检查顺序号，判断是否是正确的TCP分组，然后检查TCP报头数据。若正确，则向源主机发确认信息；若不正确或丢包，则向源主机要求重发信息。●在目的主机，传输层去掉TCP报头，将排好顺序的分组组成应用数据流送给应用程序。这样目的主机接收到的来自源主机的字节流，就像是直接接收来自源主机的字节流一样。21.将ip地址与子网掩码转换成二进制；2.将二进制形式的ip地址与子网掩码做’与’运算，将答案化为十进制便得到网络地址；3.将二进制形式的子网掩码取’反’；4.将取’反’后的子网掩码与ip地址做’与’运算，将答案化为十进制便得到主机地址。将一个网络划分为几个子网，需要每一段使用不同的网络号或子网号，实际上我们可以认为是将主机号分为两个部分：子网号、子网主机号。形式如下：未做子网划分的ip地址：网络号＋主机号做子网划分后的ip地址：网络号＋子网号＋子网主机号也就是说ip地址在化分子网后，以前的主机号位置的一部分给了子网号，余下的是子网主机号.3．用到了ping命令Ping是Windows系列自带的一个可执行命令利用它可以检查网络是否能够连通它是用来检查网络是否通畅或者网络连接速度的命令。Ping是个使用频率极高的实用程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报。根据返回的信息，就可以推断TCP/IP参数是否设置得正确以及运行是否正常。4.实验中遇到了ping不通的情况，是因为工作站的DNS地址没有设置成主机的。实验四...
