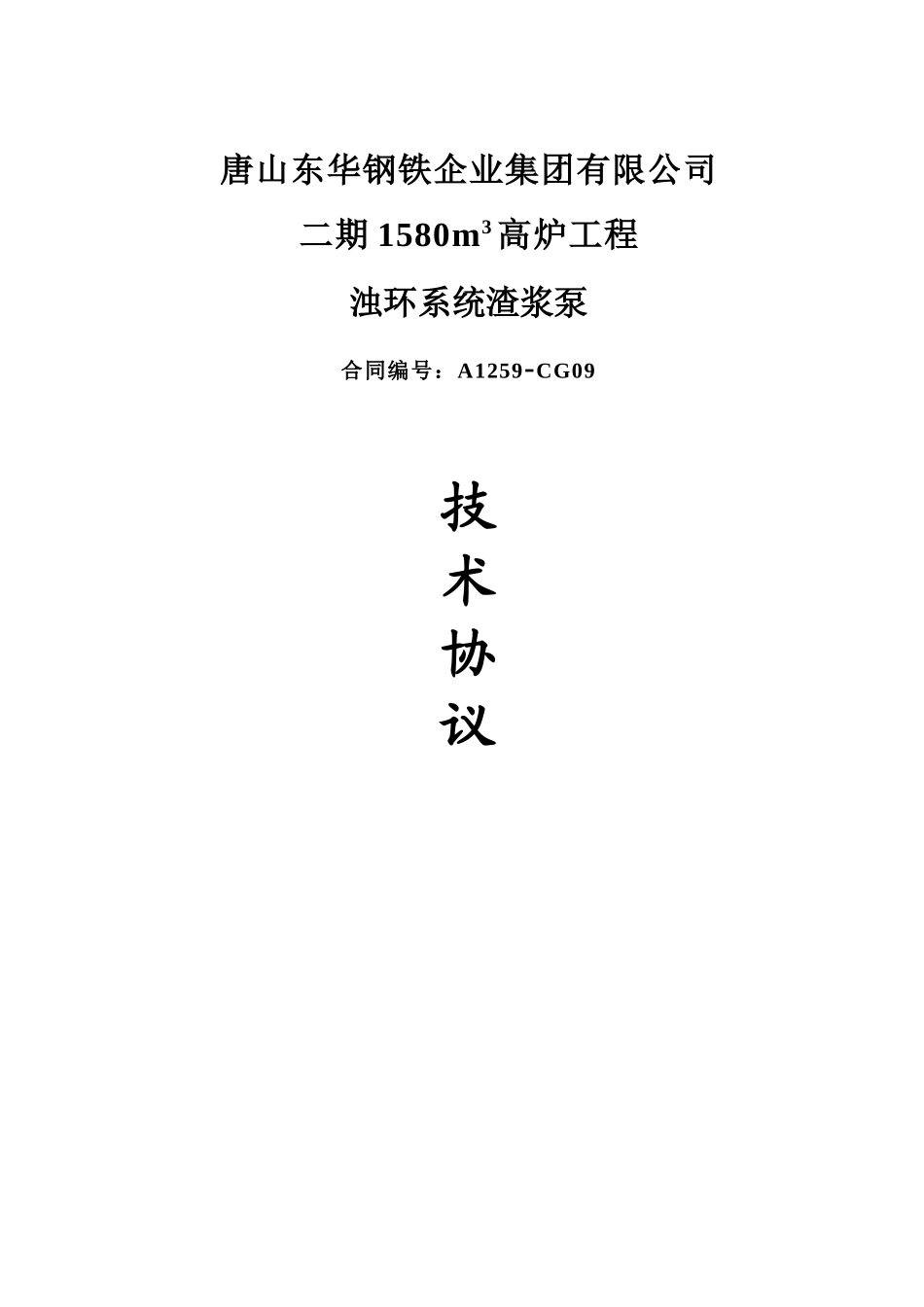

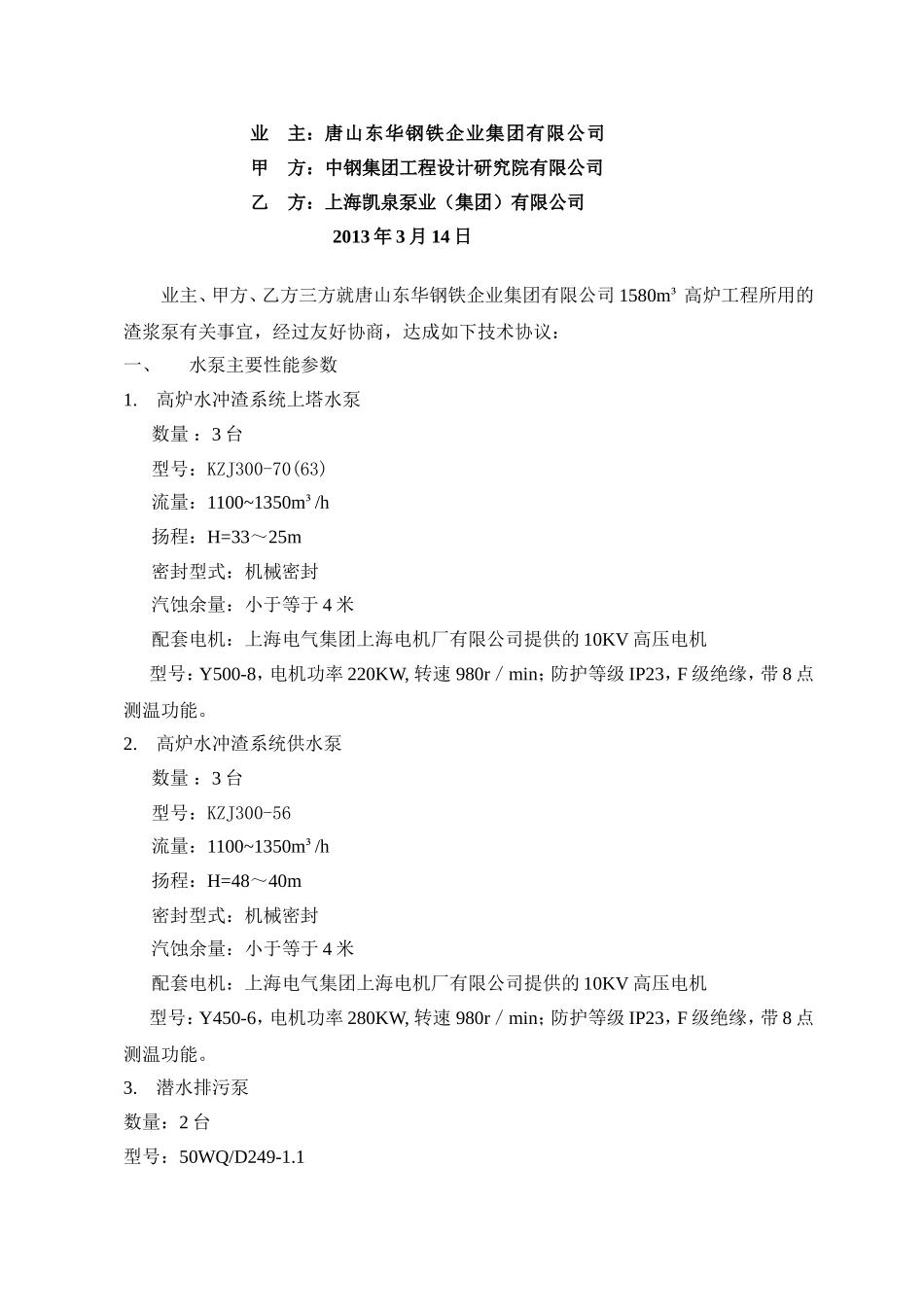

唐山东华钢铁企业集团有限公司二期1580m3高炉工程浊环系统渣浆泵合同编号：A1259-CG09技术协议业主：唐山东华钢铁企业集团有限公司甲方：中钢集团工程设计研究院有限公司乙方：上海凯泉泵业（集团）有限公司2013年3月14日业主、甲方、乙方三方就唐山东华钢铁企业集团有限公司1580m³高炉工程所用的渣浆泵有关事宜，经过友好协商，达成如下技术协议：一、水泵主要性能参数1.高炉水冲渣系统上塔水泵数量：3台型号：KZJ300-70(63)流量：1100~1350m³/h扬程：H=33～25m密封型式：机械密封汽蚀余量：小于等于4米配套电机：上海电气集团上海电机厂有限公司提供的10KV高压电机型号：Y500-8，电机功率220KW,转速980r／min；防护等级IP23，F级绝缘，带8点测温功能。2.高炉水冲渣系统供水泵数量：3台型号：KZJ300-56流量：1100~1350m³/h扬程：H=48～40m密封型式：机械密封汽蚀余量：小于等于4米配套电机：上海电气集团上海电机厂有限公司提供的10KV高压电机型号：Y450-6，电机功率280KW,转速980r／min；防护等级IP23，F级绝缘，带8点测温功能。3.潜水排污泵数量：2台型号：50WQ/D249-1.1流量：10m³/h扬程：12m密封型式：机械密封安装方式：软管电机：防护等级IP68,功率1.1KW,电机型号，WQ/D1.1-2P-00,生产厂家：上海凯泉，二、供货范围及设备其他要求设备名称规格型号数量备注渣浆泵KZJ300-70(63)3配带电机；功率220KW；电压10KV；防护等级IP23渣浆泵KZJ300-563配带电机；功率280KW；电压10KV；防护等级IP23潜水排污泵50WQ/D249-1.12防护等级IP68,功率1.1KW,电机型号，WQ/D1.1-2P-00，软管安装，带液位控制柜。（一控一）备注；1：水泵与电机采用直联结构，水泵带钢制整体底座、联轴器防护罩等配件，水泵带进出口配对法兰、地脚螺栓、螺母、垫片，过流部件采用高铬合金铸铁KmTBＣr27，轴承采用哈、瓦、洛产品。潜水排污泵过流部件为HT200。2：电机为厂家配套提供，电机要求为上海电气集团上海电机厂有限公司提供的10KV高压电机，防护等级IP23，F级绝缘，带8点测温功能。潜水排污泵采用潜水电机，防护等级IP68，电机生产厂家为上海凯泉。3、密封形式，采用机械密封。三、运输、安装1、乙方将货送至甲方指定现场。2、甲方负责安装工作，乙方给予技术指导。4、水泵到货验收按相关标准和本技术协议执行。四、技术资料乙方在技术协议签订后一周内提供以下资料（一式四份并加盖公章）及DWG电子版图。1、各台水泵的安装总图（包括电机）2、水泵基础图3、以上项目需经甲方及设计方确认返回后乙方方可进行生产。五、售后服务1、水泵随机资料，一套（包括装箱单、合格证、使用维护说明书）。2、设备的质保期为设备投产后12个月，由于乙方设计，制造质量缺陷造成的设备损坏，乙方实行免费三包服务。3、如设备出现质量问题，乙方应在48小时内到达现场，协助甲方作出处理。4、如超出三包范围，乙方应以优质、合理的备件价格为甲方做好服务。六、乙方保证和义务1、乙方应为提供设备的完整性、先进性、合理性负责，若有漏洞由乙方免费进行调整。2、乙方保证所设计制造的设备优质、可靠、能满足安全、稳定操作和生产要求，并且符合国标及本技术协议。3、乙方提交的文件完整、清洁、正确，并足以满足设备的安装、试车、试运行，生产及维修要求。七、其他1、本技术协议作为商务合同的附件，与商务合同具有同等的法律效力，并且是设备验收的技术依据。2、本技术协议一式六份，甲方五份，乙方一份，自双方签字盖章之日起生效。3、未尽事宜双方协商解决。（以下无正文）签字页：（本页无正文）业主：唐山东华钢铁企业集团有限公司代表：日期：甲方：中钢集团工程设计研究院有限公司代表：日期：乙方：上海凯泉泵业（集团）有限公司代表：日期：
