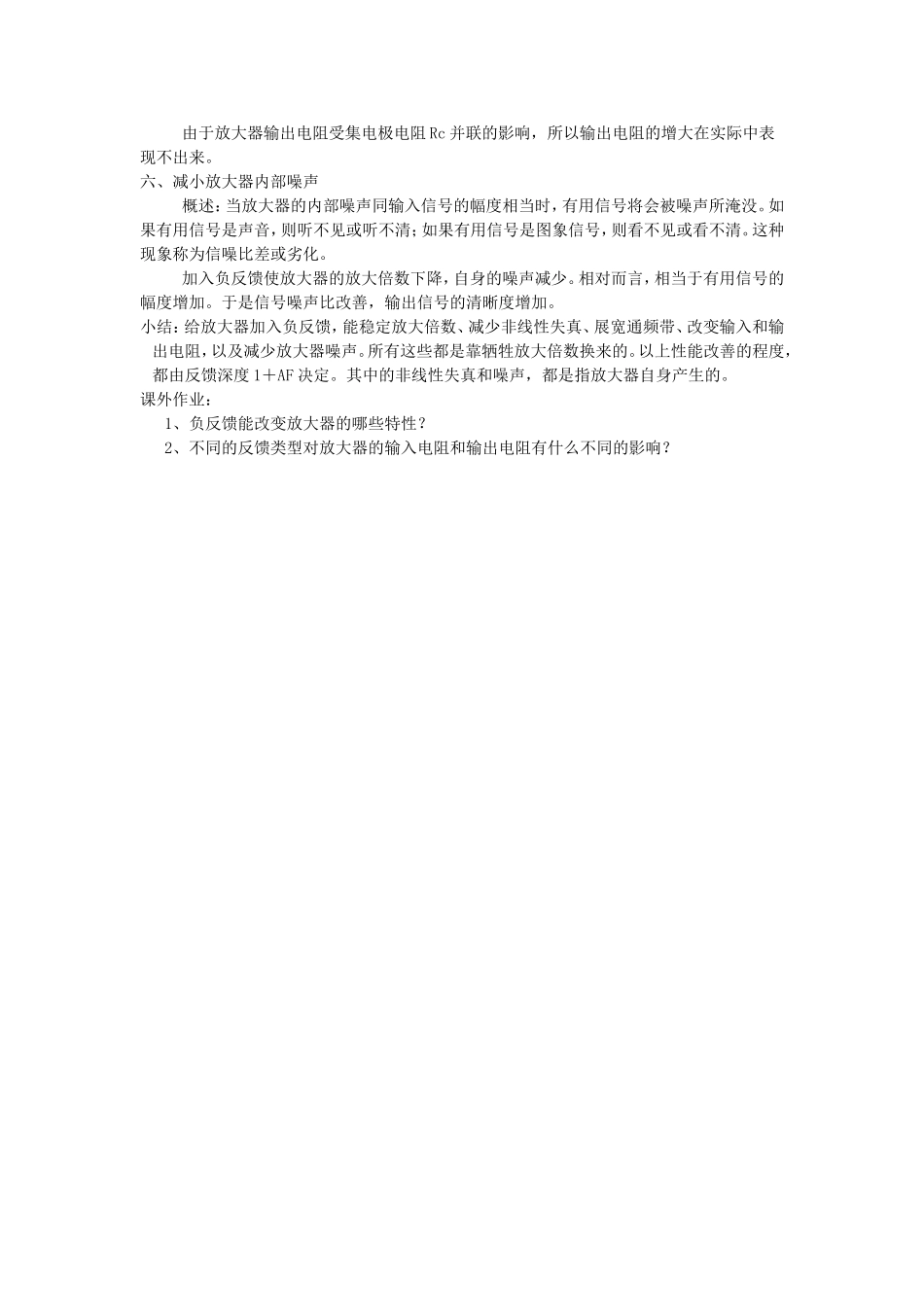

《 模拟电子线路 》 课 程 教 案教学内容：4.2.2 负反馈对放大电路的影响 目的与要求：熟悉负反馈对放大器产生了哪些影响；理解负反馈影响放大器性能的基本原理；增强对电路采用负反馈措施的认识。重点与难点：提高放大器稳定性、减少失真和展宽通频带的原理反馈深度在影响放大器性能中的意义课 型：讲解教学方法：以举例的方法说明负反馈对放大器的影响，并证明影响的程度由反馈深度决定。教 具：负反馈对放大器影响的教学挂图 时间分钟配：共 90 分钟，其中：导入 5 分钟，对 Au 影响 5 分钟，稳定性提高 10 分钟，减少失真15 分钟，通频带影响 15 分钟，输入／输出电阻影响 20 分钟，减少噪声 10 分钟，小结与作业布置 10 分钟。教学进程：＜正课＞ 4.2.2 负反馈对放大电路的影响一、降低放大倍数1.回顾闭环放大倍数 Af＝A／（1＋AF）其中，A 为不带反馈的基本放大器的放大倍数，F 为反馈系数。2.回顾公式意义输入信号被反馈信号抵消了一部分。如果将输入信号分成 1＋AF 份，则被反馈信号抵消了的是 AF 份，净输入信号只剩 1 份。负反馈越强，输入信号被抵消得越多，净输入信号就越少。所以闭环放大倍数比开环时减少了。（过渡：回忆深度负反馈的情况，Af＝A／F，说明闭环放大倍数很稳定。能提高放大倍数的稳定性是负反馈的重要优点）二、提高放大倍数的稳定性1．放大倍数稳定性提高的证明回顾深度负反馈时的闭环放大倍数 Af＝1／F，说明此时的放大能力已与三极管无关，因此稳定性能相当好。举例证明：设有基本放大器的开环放大倍数为 1000，由于温度变化或三极管 β 变化，使基本放大器的放大倍数减少了 200，即由 1000 变成了 800，变化的比例达 20％。现在引入 F＝0.009 的负反馈，变化前的闭环放大倍数为Af ＝A／[ 1＋AF ]＝1000÷（1＋1000×0.009）＝100变化后的闭环放大倍数为Af’＝800÷（1＋800×0.009）＝800÷8.2＝97.56不难求出变化比例为（100－97.56）÷100＝2.44％。可见，加入负反馈后，放大倍数的稳定性提高了许多。进一步分析可以证明，稳定性提高的倍数正好等于反馈深度 1＋AF：放大倍数减少到 800 时，反馈深度 1＋AF＝8.2。而 20％÷2.44％＝8.196≈8.2。得证。（结论：加入负反馈后，放大器放大倍数的稳定性被提高了 1＋AF 倍。）2．结论同样适用于直流负反馈稳定静态工作点放大器的静态工作点可以看成是一种直流放大的结果。当引入直流负反馈时，放大器...
