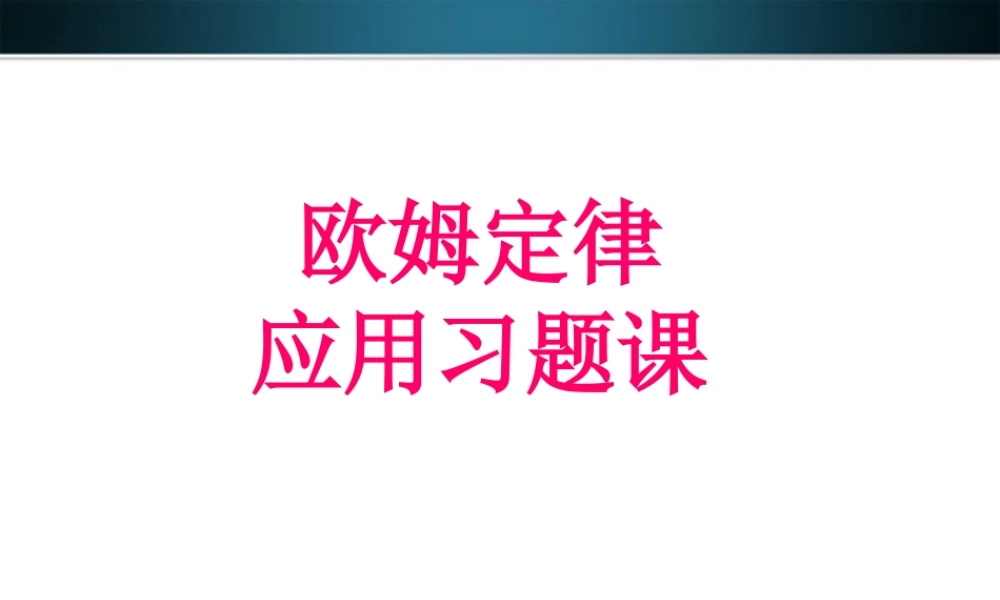

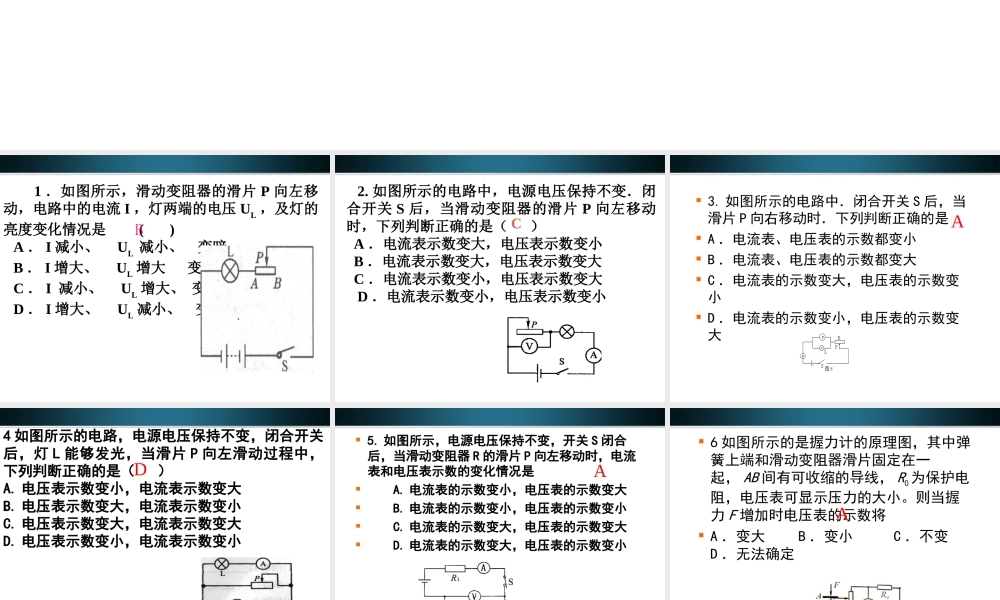

欧姆定律应用习题课 1 ．如图所示，滑动变阻器的滑片 P 向左移动，电路中的电流 I ，灯两端的电压 UL ，及灯的亮度变化情况是 ( )A ． I 减小、 UL 减小、 变暗 B ． I 增大、 UL 增大 变亮C ． I 减小、 UL 增大、 变亮D ． I 增大、 UL 减小、 变亮 B 2. 如图所示的电路中，电源电压保持不变．闭合开关 S 后，当滑动变阻器的滑片 P 向左移动时，下列判断正确的是（ ）A ．电流表示数变大，电压表示数变小 B ．电流表示数变大，电压表示数变大C ．电流表示数变小，电压表示数变大 D ．电流表示数变小，电压表示数变小C 3. 如图所示的电路中．闭合开关 S 后，当滑片 P 向右移动时．下列判断正确的是 A ．电流表、电压表的示数都变小 B ．电流表、电压表的示数都变大 C ．电流表的示数变大，电压表的示数变小 D ．电流表的示数变小，电压表的示数变大AA ．4 如图所示的电路，电源电压保持不变，闭合开关后，灯 L 能够发光，当滑片 P 向左滑动过程中，下列判断正确的是（ ）A. 电压表示数变小，电流表示数变大 B. 电压表示数变大，电流表示数变小C. 电压表示数变大，电流表示数变大 D. 电压表示数变小，电流表示数变小D 5. 如图所示，电源电压保持不变，开关 S 闭合后，当滑动变阻器 R 的滑片 P 向左移动时，电流表和电压表示数的变化情况是 A. 电流表的示数变小，电压表的示数变大 B. 电流表的示数变小，电压表的示数变小 C. 电流表的示数变大，电压表的示数变大 D. 电流表的示数变大，电压表的示数变小A 6 如图所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起， AB 间有可收缩的导线， R0为保护电阻，电压表可显示压力的大小。则当握力 F 增加时电压表的示数将 A ．变大 B ．变小 C ．不变 D ．无法确定A 7. 如图所示电路，电源电压恒定， R0为定值电阻， R 为滑动变阻器．闭合开关 S后，在滑动变阻器滑片 P 向左滑动的过程中 A ．电流表 A1 的示数变小 B ．电流表 A2 的示数变大 C ．电压表 V 的示数变小 D ．电灯的亮度变暗A8 、在如图所示的电路中，电源电压不变。闭合电键 K ，电路正常工作。过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ ）A 、灯 L 断路 B 、灯 L 短路 C 、电阻 R 断路 D 、电阻 R 短路A 9...
