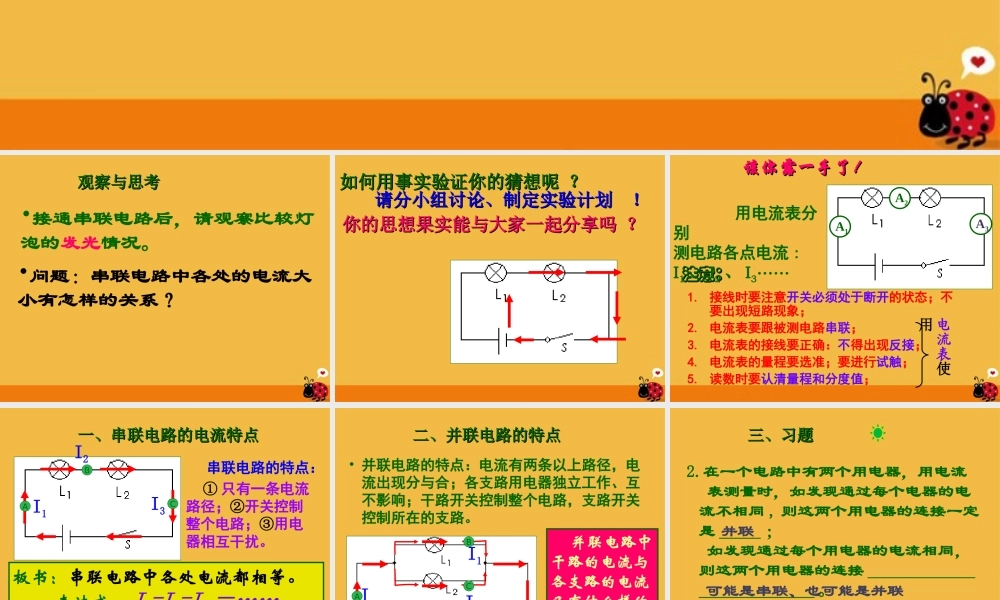

探究探究串并联串并联电路的电路的 电流电流规律规律•接通串联电路后,请观察比较灯泡的发光情况。观察与思考观察与思考•问题:串联电路中各处的电流大小有怎样的关系? 请分小组讨论、制定实验计划 !请分小组讨论、制定实验计划 !你的思想果实能与大家一起分享吗 ?你的思想果实能与大家一起分享吗 ?如何用事实验证你的猜想呢 ?如何用事实验证你的猜想呢 ?该你露一手了!该你露一手了!1. 接线时要注意开关必须处于断开的状态;不要出现短路现象;2. 电流表要跟被测电路串联;3. 电流表的接线要正确:不得出现反接;4. 电流表的量程要选准;要进行试触;5. 读数时要认清量程和分度值;注意:注意:A1A2A3 用电流表分别测电路各点电流 :I1 、 I2 、 I3……电流表使用一、串联电路的电流特点一、串联电路的电流特点板书:串联电路中各处电流都相等。表达式: I1=I2=I3 =……ABC 串联电路的特点: ① 只有一条电流路径;②开关控制整个电路;③用电器相互干扰。I1I2I3• 并联电路的特点:电流有两条以上路径,电流出现分与合;各支路用电器独立工作、互不影响;干路开关控制整个电路,支路开关控制所在的支路。二、并联电路的特点二、并联电路的特点 并联电路中干路的电流与各支路的电流又有什么样的关系呢 ?ABCII1I2三、习题三、习题2.在一个电路中有两个用电器,用电流 表测量时,如发现通过每个电器的电流不相同 , 则这两个用电器的连接一定是 _____ ; 如发现通过每个用电器的电流相同,则这两个用电器的连接 ___________________________ 。可能是串联、也可能是并联并联3 、下列电路中,能正确测出电灯 L2 的电流的是( )- +AL1L2ABCDB- +L1L2A- +L1L2AL1L2A- +三、习题三、习题4 .如图所示,请读出它们指针所 指位置的示数: 图 1 的示数是 :________ 图 2 的示数是 :________0.46A1.2A三、习题三、习题三、习题三、习题5 、如图所示,已知 A1 的示数是 0.8A , A2 的示数是 1.5A ,则通过灯 L1 的电流 是 _____A ,灯 L2 的电流是 ______A 。A2A1L2L1S0.70.8L2L1A1A2S三、习题三、习题6 、如图所示,电流表 A1 、 A2 和 A3 的 示数分别为 1.2A 、 0.8A 和 0.3A ,那么 通过灯 L1 的电流是 _____A, L2 的电流 是 __ __A, L3 的电流是 _____A 。0.40.50.3A1A2A3L3L1L2
