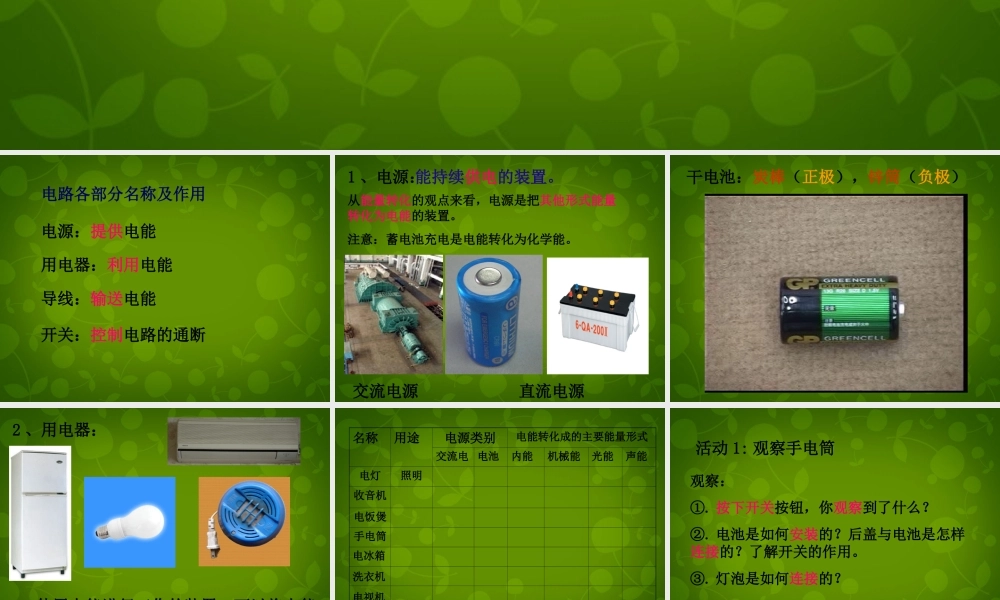

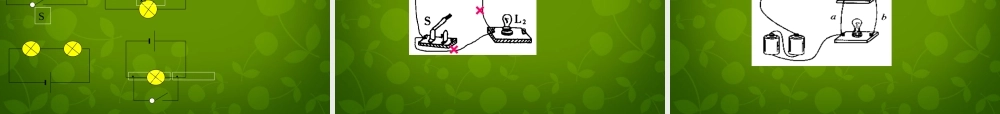

一、初识家用电器和电路第十三章 电路初探电源：提供电能用电器：利用电能导线：输送电能开关：控制电路的通断电路各部分名称及作用1 、电源：能持续供电的装置。从能量转化的观点来看，电源是把其他形式能量转化为电能的装置。直流电源交流电源注意：蓄电池充电是电能转化为化学能。干电池：炭棒（正极），锌筒（负极）2 、用电器：使用电能进行工作的装置。可以将电能转化成其他形式的能。名称用途电源类别电能转化成的主要能量形式交流电 电池内能机械能光能声能电灯照明收音机电饭煲手电筒电冰箱洗衣机电视机电水壶观察：①. 按下开关按钮，你观察到了什么？②. 电池是如何安装的？后盖与电池是怎样连接的？了解开关的作用。③. 灯泡是如何连接的？活动 1: 观察手电筒活动 2 ：怎样使灯泡发光电流方向：电流由电源的正极通过用电器流向负极。连接电路时的注意事项：1. 连接电路时，开关必须断开。2. 从电源正极出发，按一定顺序连接各个器件，防止出现短路或者断路。3. 连接线应顺时针绕在接线柱上，并旋紧螺母。4. 电路连接好后，必须检查电路无误后，再闭合开关。5. 电源的两极绝不允许以任何方式直接相连，以免造成电源短路，损坏电源。3 、电路就是用导线将 ______ 、 ______ 、 ______ 等元件连接起来，组成的电流路径 。开关电源用电器通路、断路和短路处处连通的电路叫通路。某处断开的电路叫断路。注意： 任何情况下，都不能把电池的两端直接相连在一起。电源短路用电器短路电路实物图如何把下列集成电路的连接情况表示出来呢？ 太复杂或有些复杂的电路图根本无法画出来 6 、电路图：用电路元件符号表示电路元件实物连接的图。实物图与电路图7 、画电路图的注意事项：2 、完整地反映电路的组成。即要把电源、用电器、导线和开关都画在电路之中，不能遗漏。1 、规范使用元件符号。3 、均匀分布电路元件。连接导线用横平竖直的线段代表。拐弯处一般取直角，拐角处没有电路元件。4 、画成的电路图应简洁、工整、美观。1 、如图所示，电路中各元件符号分别表示的元件名称是：A._________ ； B.________ ； C._________ ； D._____________ ； E._________ ； F._________ 。电动机电阻电源开关导线交叉相连接灯泡练一练：2 、指出下图中各电路图的错误或不妥之处。LS●SL●●●3 、在下图电路中的错误处打“ ×” ，并画出正确的连接方法．×××4 、如图所示，闭合开关后，电路将 ___...
