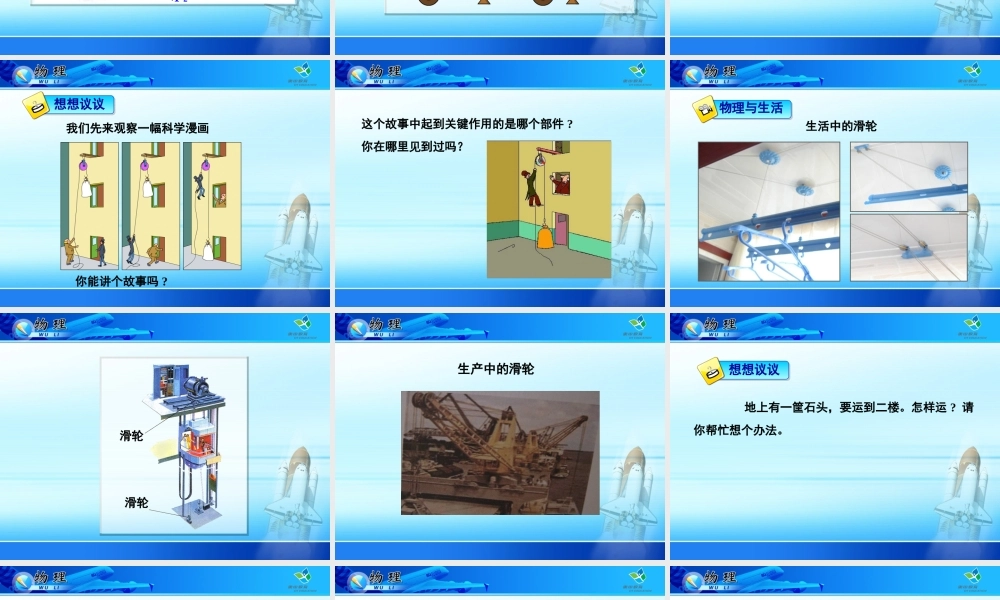

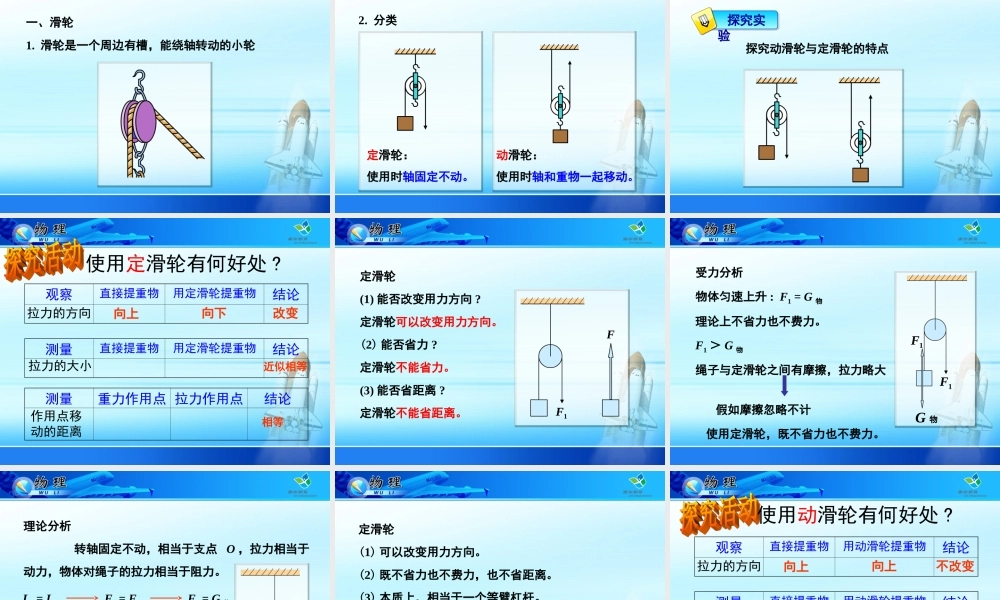

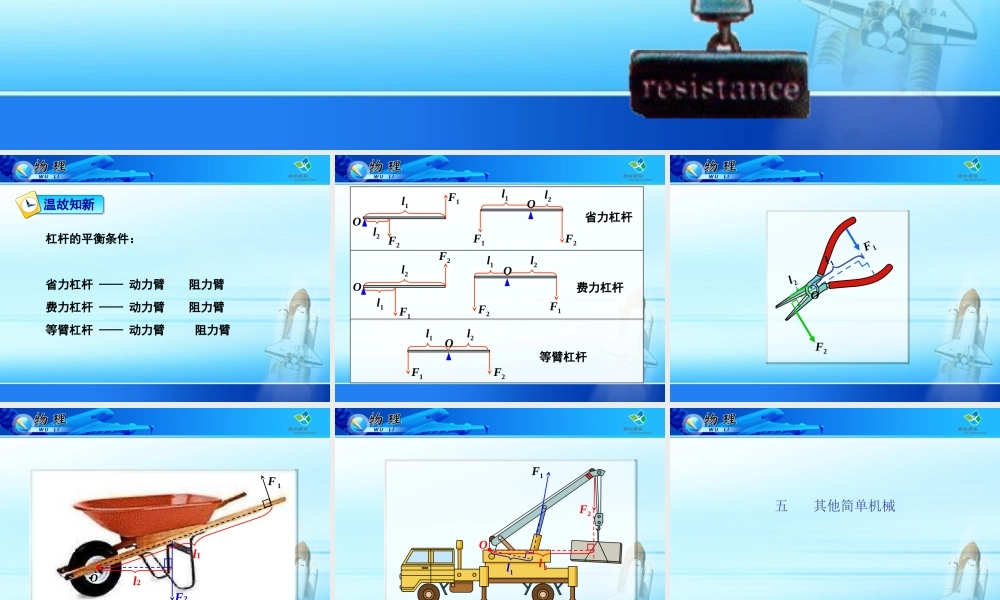

杠杆的平衡条件：省力杠杆 —— 动力臂 阻力臂费力杠杆 —— 动力臂 阻力臂等臂杠杆 —— 动力臂 阻力臂温故知新 F2OF1l1l2l1l2F1F2OOF2F1l1l2OF1F2l1l2l2F2l1F1O省力杠杆费力杠杆等臂杠杆 l2 F2O l1 F1 Ol2l1F2F 1 OF1F2l1l 2 五其他简单机械 想想议议你能讲个故事吗 ? 我们先来观察一幅科学漫画 这个故事中起到关键作用的是哪个部件 ? 你在哪里见到过吗？ 物理与生活生活中的滑轮 滑轮滑轮 生产中的滑轮 想想议议 地上有一筐石头，要运到二楼。怎样运 ? 请你帮忙想个办法。 一、滑轮1. 滑轮是一个周边有槽，能绕轴转动的小轮 2. 分类定滑轮：使用时轴固定不动。动滑轮：使用时轴和重物一起移动。 探究动滑轮与定滑轮的特点 探究实验 使用定滑轮有何好处 ?拉力的方向拉力的大小作用点移动的距离观察直接提重物用定滑轮提重物结论测量直接提重物用定滑轮提重物结论测量重力作用点 拉力作用点结论向上向下改变近似相等相等 定滑轮(1) 能否改变用力方向 ?定滑轮可以改变用力方向。(2) 能否省力 ?定滑轮不能省力。(3) 能否省距离 ?定滑轮不能省距离。F1 F 受力分析物体匀速上升 : F1 = G 物理论上不省力也不费力。F1 ＞ G 物绳子与定滑轮之间有摩擦，拉力略大假如摩擦忽略不计 使用定滑轮，既不省力也不费力。 F1F1G 物 理论分析 转轴固定不动，相当于支点 O ，拉力相当于动力，物体对绳子的拉力相当于阻力。L1 = L2 F1 = F2 F2 = G 物F1 = G 物 定滑轮相当于一个等臂杠杆，因此，不省力也不费力。l2 l1OF2F1 定滑轮 (1) 可以改变用力方向。(2) 既不省力也不费力，也不省距离。(3) 本质上，相当于一个等臂杠杆。 使用动滑轮有何好处 ?拉力的方向拉力的大小作用点移动的距离观察直接提重物用动滑轮提重物结论测量直接提重物用动滑轮提重物结论测量重力作用点拉力作用点结论向上向上不改变省力费距离 动滑轮(1) 能否改变用力方向 ?动滑轮不能改变用力方向。(2) 能否省力 ?动滑轮能省力。(3) 能否省距离 ?动滑轮不能省距离。F1 F 理论分析支点是 A 点还是 O 点 ? G · R = 2R · FF = GR2R= 12 G 动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。杠杆的支点在 O 点处 OAF l2 = Rl1= 2ROG F G 为什么实验中的拉力比重力的一半大 ? 2 F2 = G 动 + F 物 = G 动 + G 物 F2 = (G 动 + ...
