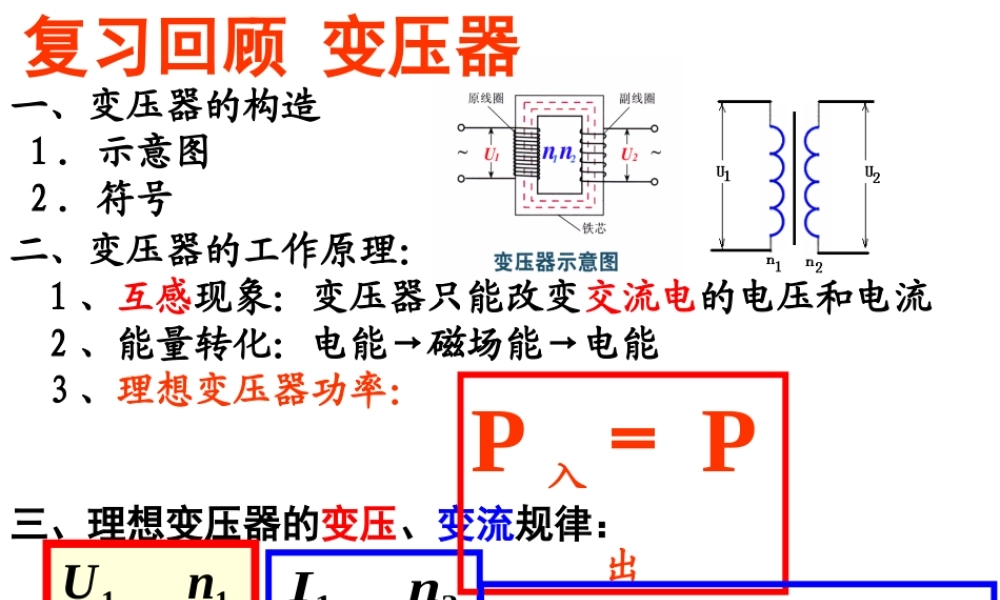

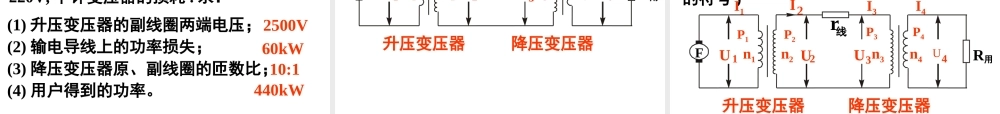

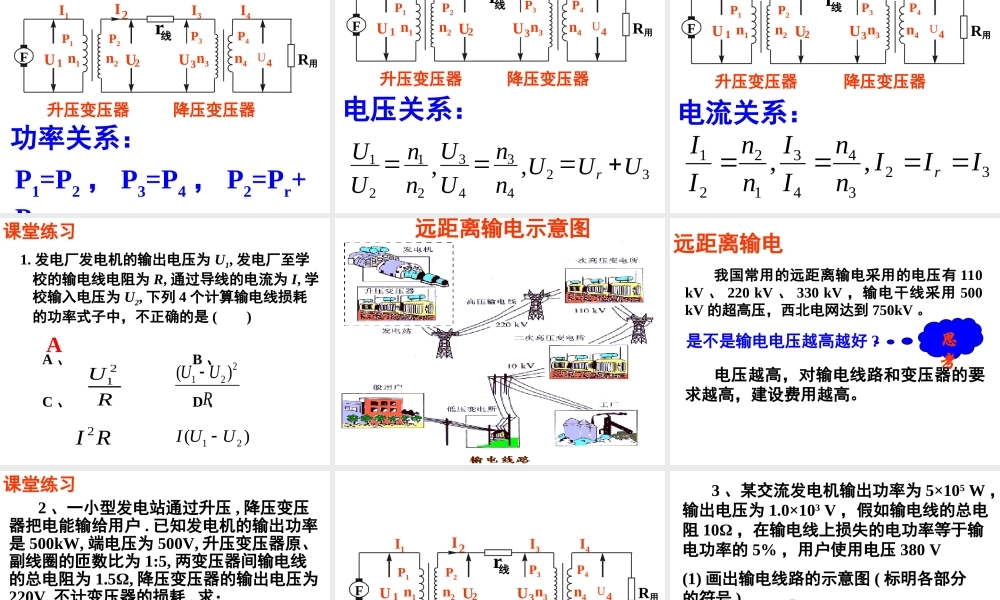

一、变压器的构造 1 ．示意图 2 ．符号二、变压器的工作原理： 1 、互感现象：变压器只能改变交流电的电压和电流 2 、能量转化：电能→磁场能→电能 3 、理想变压器功率：三、理想变压器的变压、变流规律：四、常用变压器复习回顾 变压器2121nnUU1221nnIIP 入＝ P出332211nInInI输送电能的基本要求： 可靠、保质、经济可靠：是指保证供电线路可靠地工作 , 少有故障和停电保质：是指保证电能的质量 , 即电压和频率稳定经济：是指输电线路建造和运行的费用低 , 电能损耗小 电站站址 用户 ( 负载 )远距离能源丰富有利开发能源缺乏用电量大1 、为什么输电线上有电能损失 ? 由于输电线长，电阻大，当电流通过输电线时，产生热量 Q ，损失一部分电能，同时损失一部分电压 .一、输电线上的功率损失 (1) 减小导线电阻2 、如何减少电能损失 ?RIP2损(2) 减小输电线中的电流SLR由电阻定律知(1) 减小导线电阻① 减小材料的电阻率 ρ. 银的电阻率最小 ,但价格昂贵 , 目前选用电阻率较小的铜或铝作输电线 .② 减小输电线的长度 L 不可行 , 因为要保证输电距离 . 可适当增大横截面积 . 太粗不可能 , 既不经济又架设困难 .方法(2) 减小输电线中的电流思考与讨论1. 怎样计算输电线路损失的功率 ?2. 在输电电流一定的情况下 , 如果线路的电阻减为原来的 1/100, 线路上损失的功率减为原来的 1/? 在线路电阻一定的情况下 , 如果输电电流减为原来的 1/100, 线路上损失的功率减为原来的 1/?RIP2损 3. 哪个途径对于降低输电线路的损耗更为有效 ?4. 怎样计算用户得到的功率 P?5. 在保证用户的电功率的前提下 , 怎样才能减小输电电流 ?输送输送输送IUP损输送用户PPP练习： 输送 10kw 的电功率，采用 400V的电压输电，输电线的总电阻为 10Ω ，求(1) 输电线中的电流 ? 输电线中损失的电压 ? 用户得到的电压 ?(1)25A 250V 150V(2)6250W 3750W(2) 输电线损失的功率 ? 用户得到的功率 ?(3) 如果采用 4000V 电压输电，输电线损失的功率 ? 用户得到的功率 ?(3) 62.5W 9937.5W提高输电电压 , 是减少电能损失的最有效的办法 交流高压输电的基本环节 发电站升压变压器高压输电线降压变压器用户 UU11UU22UU33 UU44发电机升压变压器高压输电线路降压变压器 用电器 交流高压输电基本环节示意图 14223UUUURIF用线 rI1 I3I4n1n2n3n4P1P2P...
