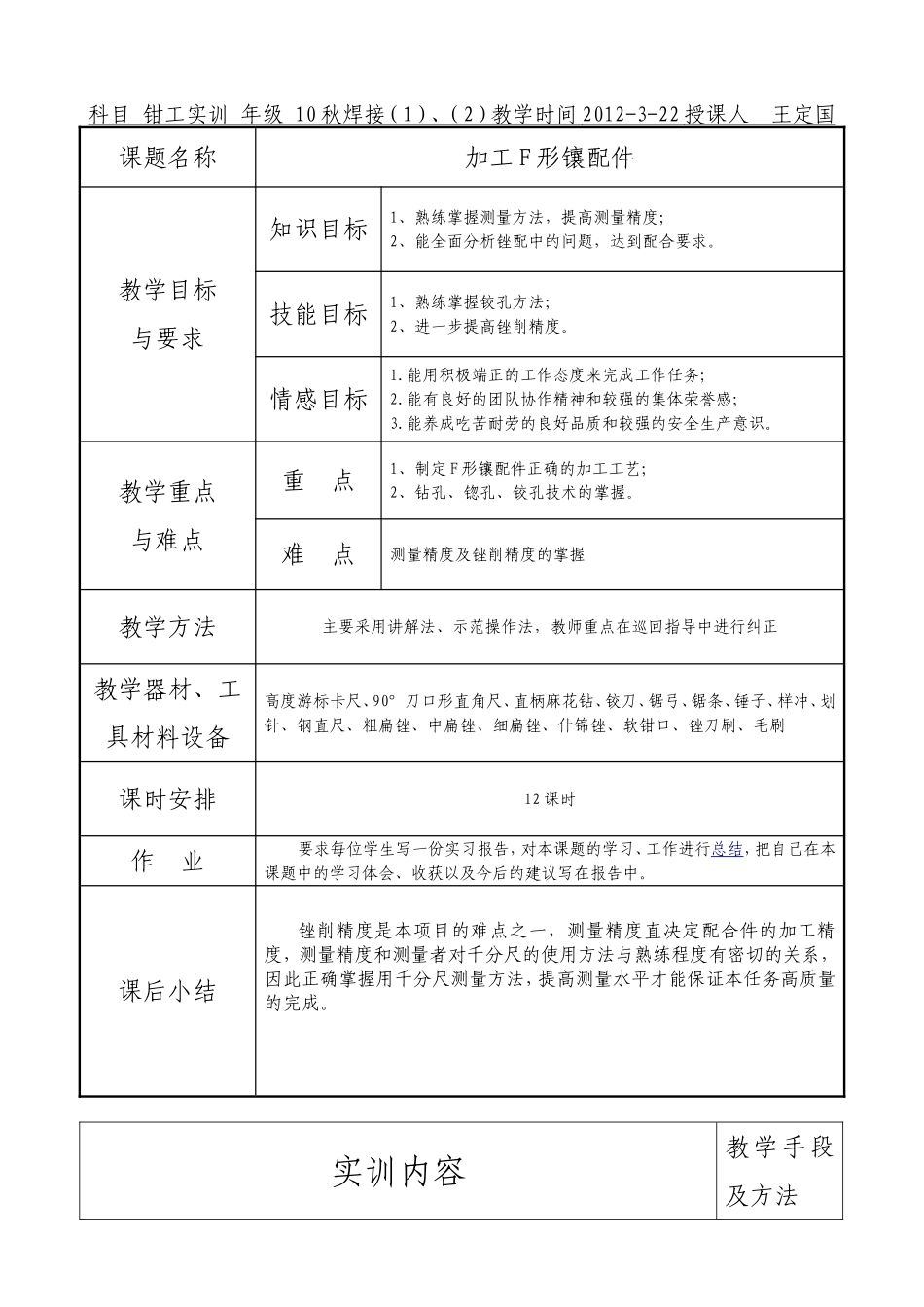

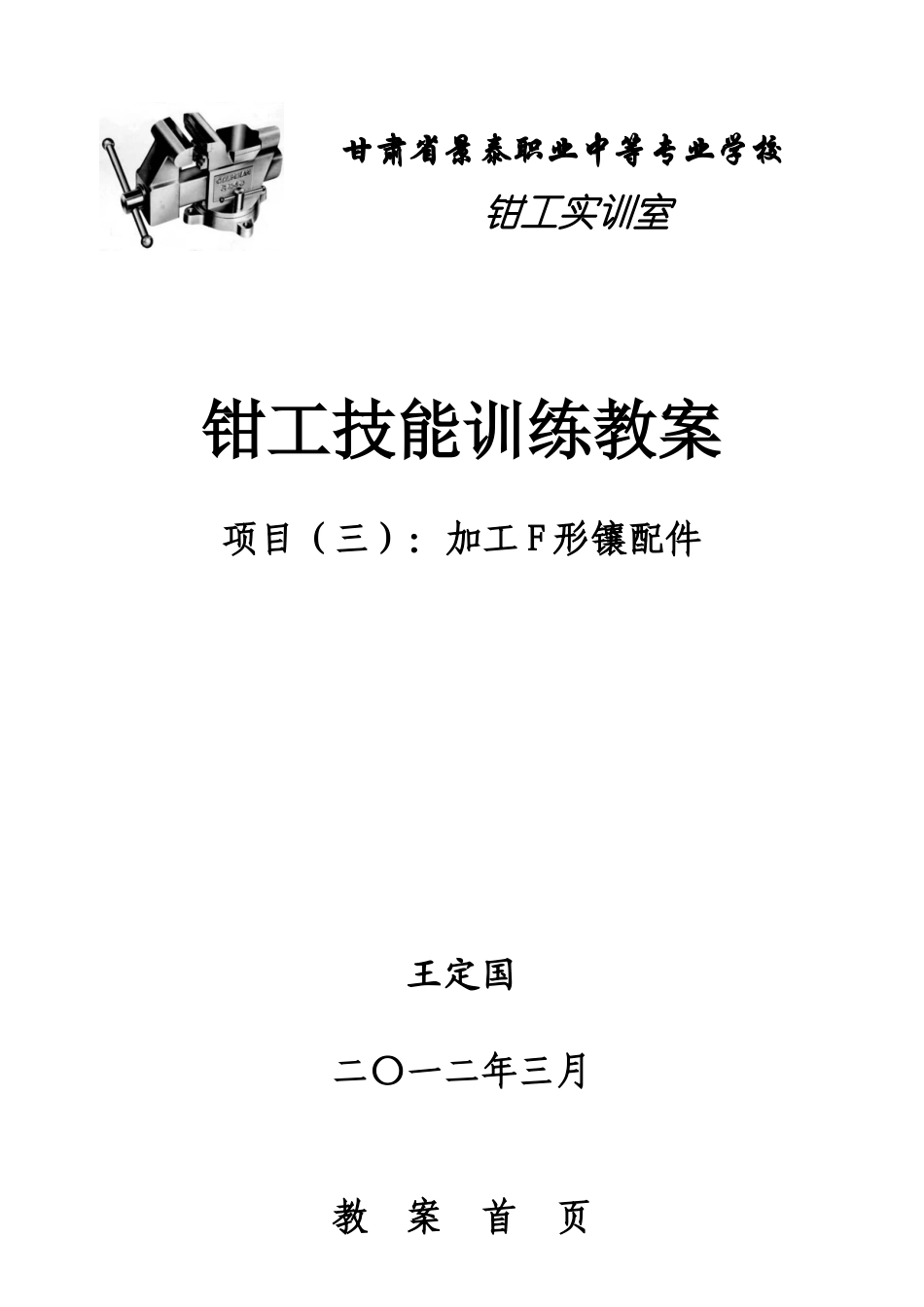

钳工技能训练教案项目（三）：加工 F 形镶配件王定国二〇一二年三月教 案 首 页甘肃省景泰职业中等专业学校钳工实训室科目 钳工实训 年级 10 秋焊接（ 1 ）、（ 2 ）教学时间 2012-3-22 授课人 王定国 课题名称加工 F 形镶配件教学目标与要求知识目标1、熟练掌握测量方法，提高测量精度；2、能全面分析锉配中的问题，达到配合要求。 技能目标1、熟练掌握铰孔方法；2、进一步提高锉削精度。情感目标1.能用积极端正的工作态度来完成工作任务；2.能有良好的团队协作精神和较强的集体荣誉感；3.能养成吃苦耐劳的良好品质和较强的安全生产意识。教学重点与难点重 点1、制定 F 形镶配件正确的加工工艺；2、钻孔、锪孔、铰孔技术的掌握。难 点测量精度及锉削精度的掌握教学方法主要采用讲解法、示范操作法，教师重点在巡回指导中进行纠正教学器材、工具材料设备高度游标卡尺、90°刀口形直角尺、直柄麻花钻、铰刀、锯弓、锯条、锤子、样冲、划针、钢直尺、粗扁锉、中扁锉、细扁锉、什锦锉、软钳口、锉刀刷、毛刷课时安排12 课时作 业要求每位学生写一份实习报告，对本课题的学习、工作进行总结，把自己在本课题中的学习体会、收获以及今后的建议写在报告中。课后小结锉削精度是本项目的难点之一，测量精度直决定配合件的加工精度，测量精度和测量者对千分尺的使用方法与熟练程度有密切的关系，因此正确掌握用千分尺测量方法，提高测量水平才能保证本任务高质量的完成。实训内容教学手段及方法一、课前准备：高度游标卡尺、角度尺、90°刀口形角尺 15 把、￠9.8、￠8 直柄麻花钻各4 支、￠10 铰刀 2 支、￠12 扩孔钻头、锯弓 40 把、锯条 1 盒、锤子 4 把、样冲 5个、划针 15 支、钢直尺 40 把、粗扁锉、中扁锉、细扁锉各 40 把什锦锉 20 套、软钳口、锉刀刷 15 把、毛刷 40 把、工件毛坯料 40 块。二、组织教学：1、清点学生人数，检查学生两穿一戴，检查出勤情况。2、填写钳工实训室工作记录。三、复习提问、导入新课：问题：加工 F 形镶配件，用到之前学过的哪些加工孔的方法？复习：1、铰孔概念？2、铰削用量选择；3、铰孔注意事项。导入：加工 F 形镶配件----测量精度----千分尺使用方法四、实训操作1、技能训练图技术要求：1、以凸件（上）为基准，凹件（下）为配件，配合间隙≤0.06mm,两角错位量≤0.06mm;2、2—￠12×90°不考核表面粗糙度；3、此件断开后进行检测。2、图样工艺分析（1...
