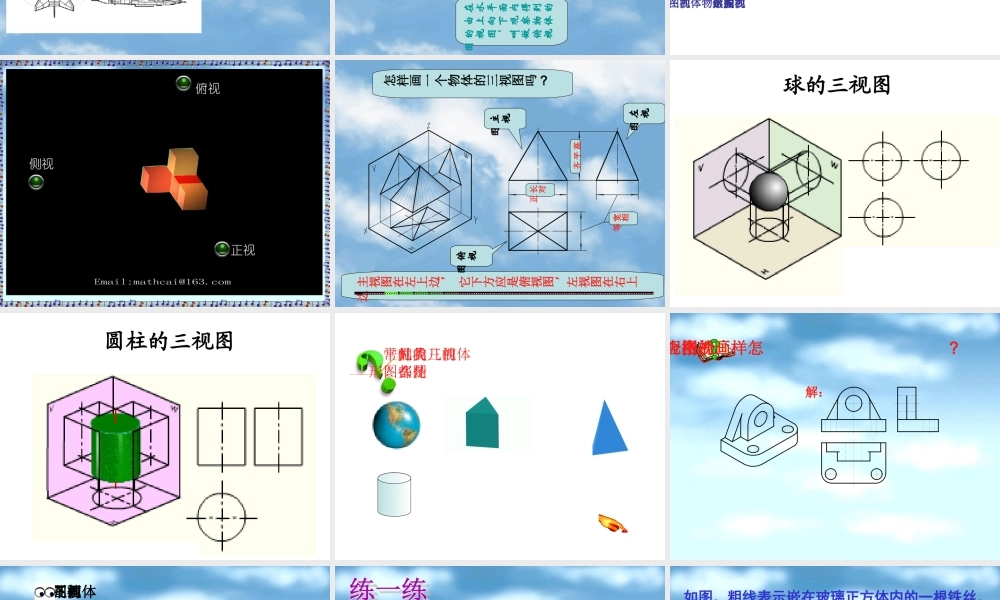

横看成岭侧成峰远近高低各不同不识庐山真面目只缘身在此山中 题西林壁苏轼 你知道什么是正投影吗?投影线垂直于投影面产生的投影 中国歼 -10 战机 当我们从某一角度观察一个物体时,所看到的图象叫做物体的一个视图。视图也可看做物体在某一角度的光线下的投影。 哪么什么是物体的三视图呢? 在正面内得到的由前向后观察物体的视图,叫做主视图一个物体在三个互相垂直的投影面内同时进行正投影在侧面内得到的由左向右观察物体的视图,叫做左视图在水平面内得到的由上向下观察物体的视图,叫做俯视图 ★ 我们用三个互相垂直的平面作为投影面,其中正对着我们的叫做正面,正面下方的叫做水平面,右边的叫做侧面。 ★ 一个物体在三个平面内同时进行正投影,在正面得到的由前向后观察物体的视图叫做主视图;在水平面得到的由上到下观察物体的视图叫做俯视图;在侧面得到由左向右观察物体得到的视图叫做左视图。 ★ 将三个投影面展开在一个平面内得到一张由主视图、俯视图、左视图组成的图形叫做物体的三视图。 长对正宽相等高平齐(a)(b)(c)怎样画一个物体的三视图吗?长对正宽相等高平齐(a)(b)(c)俯视图左视图主视图在左上边, 它下方应是俯视图,左视图在右上边。主视图长对正高平齐俯视图宽相等 球的三视图 圆柱的三视图 我们平时常见的几类几何体的三视图都是些什么图形? 怎样画一个合格的三视图呢?解: 画下面几何体的三视图主视左视俯视解: A B C D有一实物如图,那么它的主视图( )B 如图,粗线表示嵌在玻璃正方体内的一根铁丝,请画出该正方体的三视图: 解: 一个蒙古包如图所示, 它上部的圆锥部分和下部的圆柱部分的高都是2m, 底面直径为 3m, 请以 1:200 的比例画出它的三视图.解: 试一试:• 1 、如下图几何体,请画出这个物体的三种视图。主视图左视图俯视图 试一试:•。•1 、如下图几何体,请画出这个物体的三种视图。主视图左视图俯视图 主视图左视图俯视图 • 2 、关于几何体 下面有几种说法,其中说法正确的是 ( ) A 、它的俯视图是一圆。 B 、它的主视图与左视图相同。 C 、它的三种视图都相同。 D 、它的主视图与俯视图都是圆。试一试:B 技术与设计教程由主视图、俯视图来反映由主视图、左视图、俯视图来反映。 ★ 用 6 个小正方体搭成一个俯视图 为下图的几何体,有几种搭法?试试看,与同学交流一下。 小 结• 1 、主视图、俯视图和左视图合...
