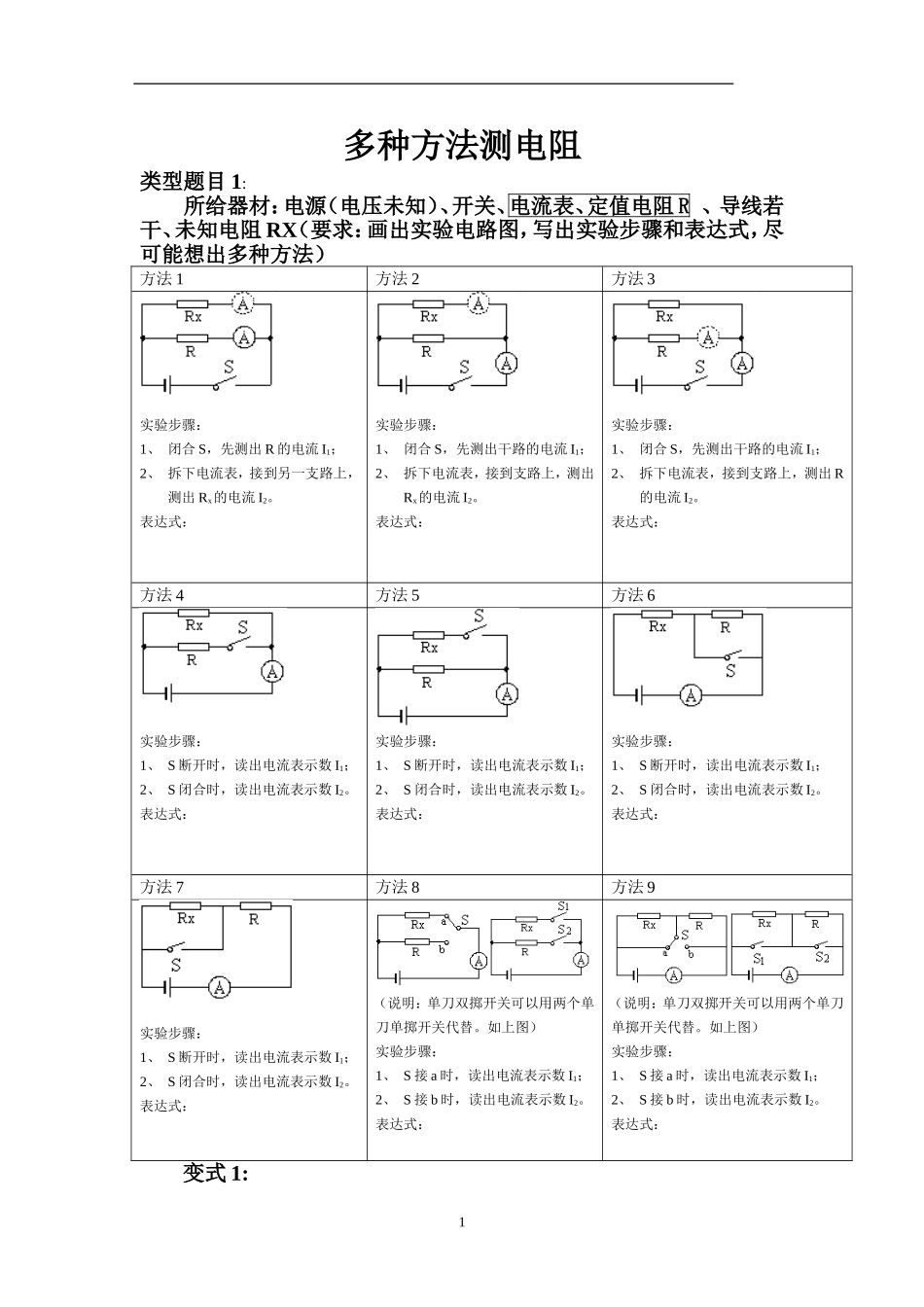

多种方法测电阻类型题目 1:所给器材：电源（电压未知）、开关、电流表、定值电阻 R 、 导线若干、未知电阻 RX（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）方法 1方法 2方法 3实验步骤：1、 闭合 S，先测出 R 的电流 I1；2、 拆下电流表，接到另一支路上，测出 Rx的电流 I2。表达式：实验步骤：1、 闭合 S，先测出干路的电流 I1；2、 拆下电流表，接到支路上，测出Rx的电流 I2。表达式：实验步骤：1、 闭合 S，先测出干路的电流 I1；2、 拆下电流表，接到支路上，测出 R的电流 I2。表达式：方法 4方法 5方法 6实验步骤：1、 S 断开时，读出电流表示数 I1；2、 S 闭合时，读出电流表示数 I2。表达式：实验步骤：1、 S 断开时，读出电流表示数 I1；2、 S 闭合时，读出电流表示数 I2。表达式：实验步骤：1、 S 断开时，读出电流表示数 I1；2、 S 闭合时，读出电流表示数 I2。表达式：方法 7方法 8方法 9实验步骤：1、 S 断开时，读出电流表示数 I1；2、 S 闭合时，读出电流表示数 I2。表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。如上图）实验步骤：1、 S 接 a 时，读出电流表示数 I1；2、 S 接 b 时，读出电流表示数 I2。表达式：（说明：单刀双掷开关可以用两个单刀单掷开关代替。如上图）实验步骤：1、 S 接 a 时，读出电流表示数 I1；2、 S 接 b 时，读出电流表示数 I2。表达式：变式 1:1所给器材：电源（电压未知）、开关、 电流表、最大阻值为 R 的滑动变阻器、 导线若干、未知电阻 RX（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）说明：把滑动变阻器滑片滑到阻值最大端不变时，可以把它当一个定值电阻来使用，方法如前一题。根据滑动变阻器滑片可以滑到最左边和最右边的，还有如下方法。实验步骤：1、 滑动变阻器滑片滑到 a 端时，读出电流表示数 I1；2、滑动变阻器滑片滑到 b 端时，读出电流表示数 I2。表达式：变式 2:所给器材：电源（电压未知）、开关、 电流表、变阻箱、 导线若干、未知电阻 RX（要求：画出实验电路图，写出实验步骤和表达式，尽可能想出多种方法）说明：变阻箱调到某个阻值不变时，可以当定值电阻使用，也可以当滑动变阻器来使用，当然要更关注用等效替代法来解此题（见下面的三种方法）方法 1方法 2方法 3实验步骤：1、 S 接 a 时，读出电流表示数...
