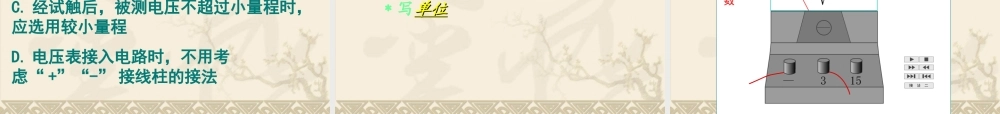

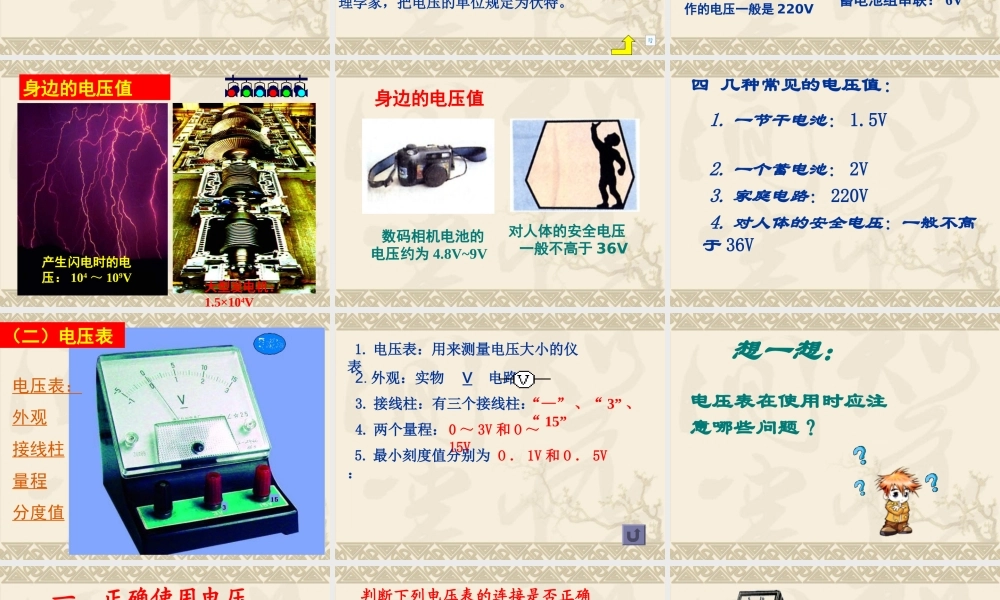

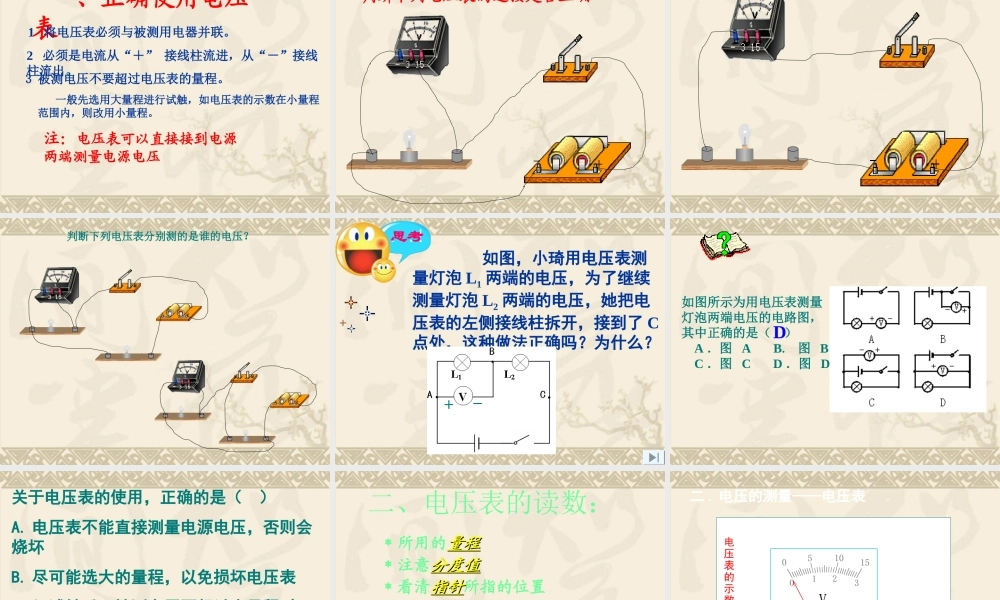

第六章 电压电阻 电 源 电压 电流提供形成抽水机 水压 水流提供形成 要在一段电路中产生电流，它的两端就要有电压。电源的作用就是给用电器两端提供电压。说明： 1 、电压 电压 是电路中产生电流的原因。 22 、电源 电源 是提供电压的装置．一 . 电电压压 1. 国际单位是 ，简称 ，用符号 表示。伏特伏VU2. 常用的单位还有 千伏 (kV) 、毫伏 (mV) 。 l kV = V 1031 V= mV 103二、电压 的单位：三、单位换算： 电源之父：伏特 伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验，他读了很多电学的书，他的实验超出了当时已知的一切电学知识。 1800年 3 月 20 日他宣布发明了伏打电堆，这一神奇发明，对电学的研究具有划时代的意义 . 伏特被称为“电源之父”。后人为纪念这位著名的物理学家，把电压的单位规定为伏特。 我国家庭用电器正常工作的电压一般是 220V身边的电压值蓄电池组串联： 6V 身边的电压值产生闪电时的电压： 104 ～ 109V大型发电机：1.5×104V 身边的电压值 数码相机电池的电压约为 4.8V~9V对人体的安全电压 一般不高于 36V 1. 一节干电池： 1.5V 2. 一个蓄电池： 2V 3. 家庭电路： 220V 4. 对人体的安全电压：一般不高于 36V四 几种常见的电压值： （二）电压表电压表：外观接线柱量程分度值 1. 电压表：用来测量电压大小的仪表 3. 接线柱：有三个接线柱： “—” 、“ 3” 、“ 15”4. 两个量程： 0 ～ 3V 和 O ～15V 5. 最小刻度值分别为 ：O ． 1V 和 O ． 5V2. 外观：实物 V 电路 电压表在使用时应注意哪些问题？ 想一想： 一、正确使用电压表1 将电压表必须与被测用电器并联。2 必须是电流从“＋” 接线柱流进，从“－”接线柱流出。3 被测电压不要超过电压表的量程。 一般先选用大量程进行试触，如电压表的示数在小量程范围内，则改用小量程。注：电压表可以直接接到电源两端测量电源电压 判断下列电压表的连接是否正确 判断下列电压表分别测的是谁的电压？ 如图，小琦用电压表测量灯泡 L1 两端的电压，为了继续测量灯泡 L2 两端的电压，她把电压表的左侧接线柱拆开，接到了 C点处，这种做法正确吗？为什么？思考－＋ 如图所示为用电压表测量灯泡两端电压的电路图，其中正确的是（ ） A ．图 A B. 图 B C ．图 C D ．图 DD 关于电压表的使用...
