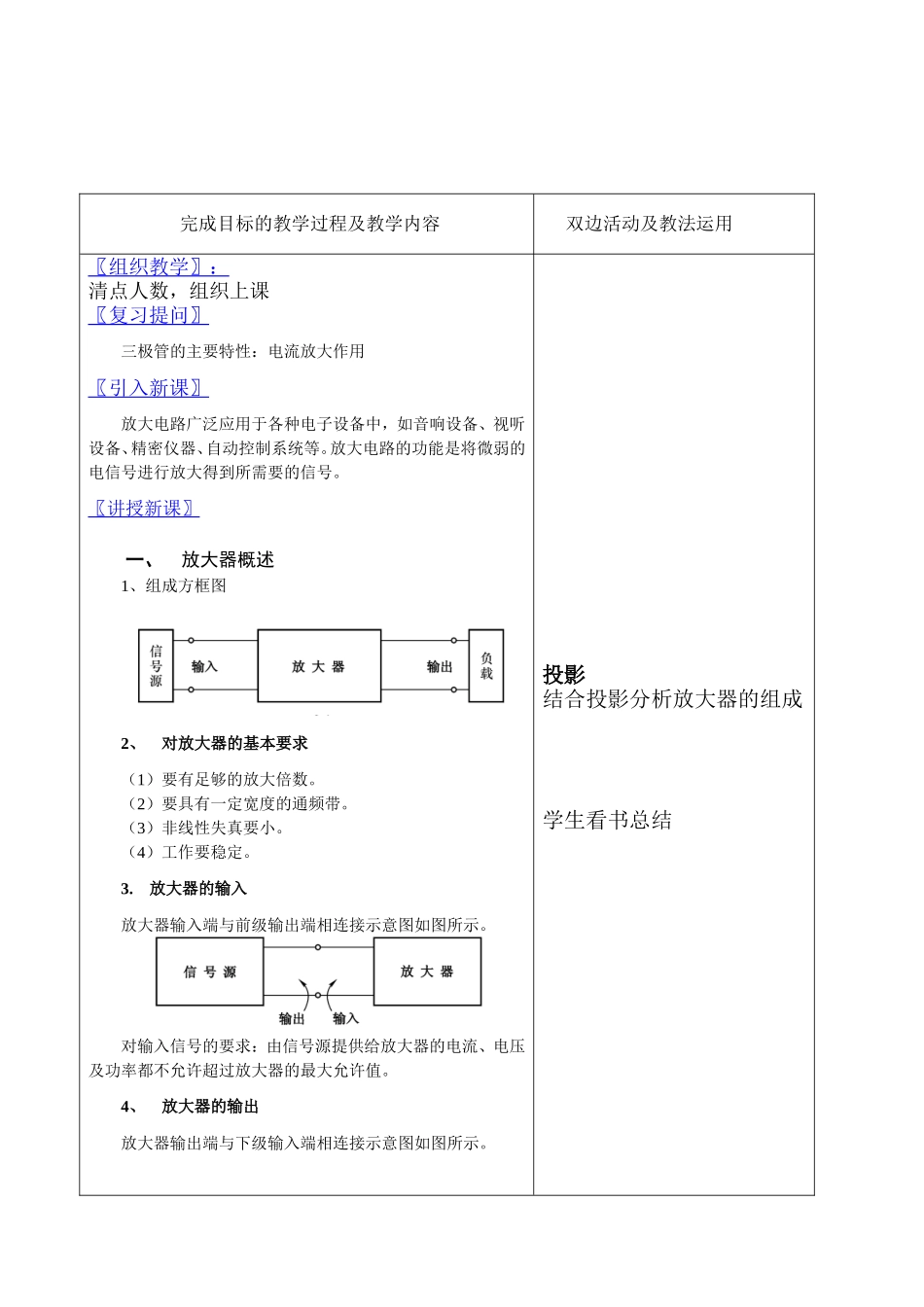

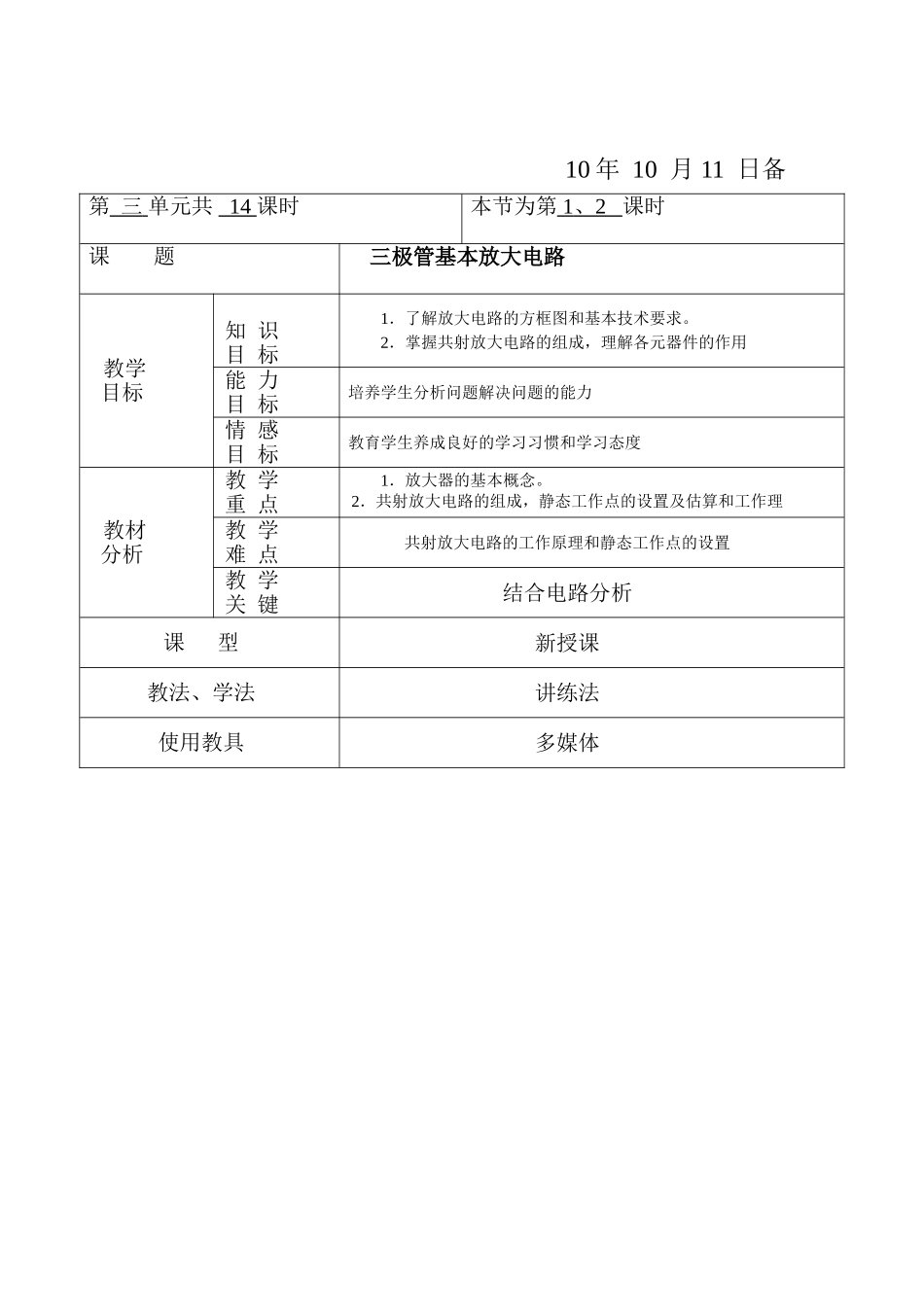

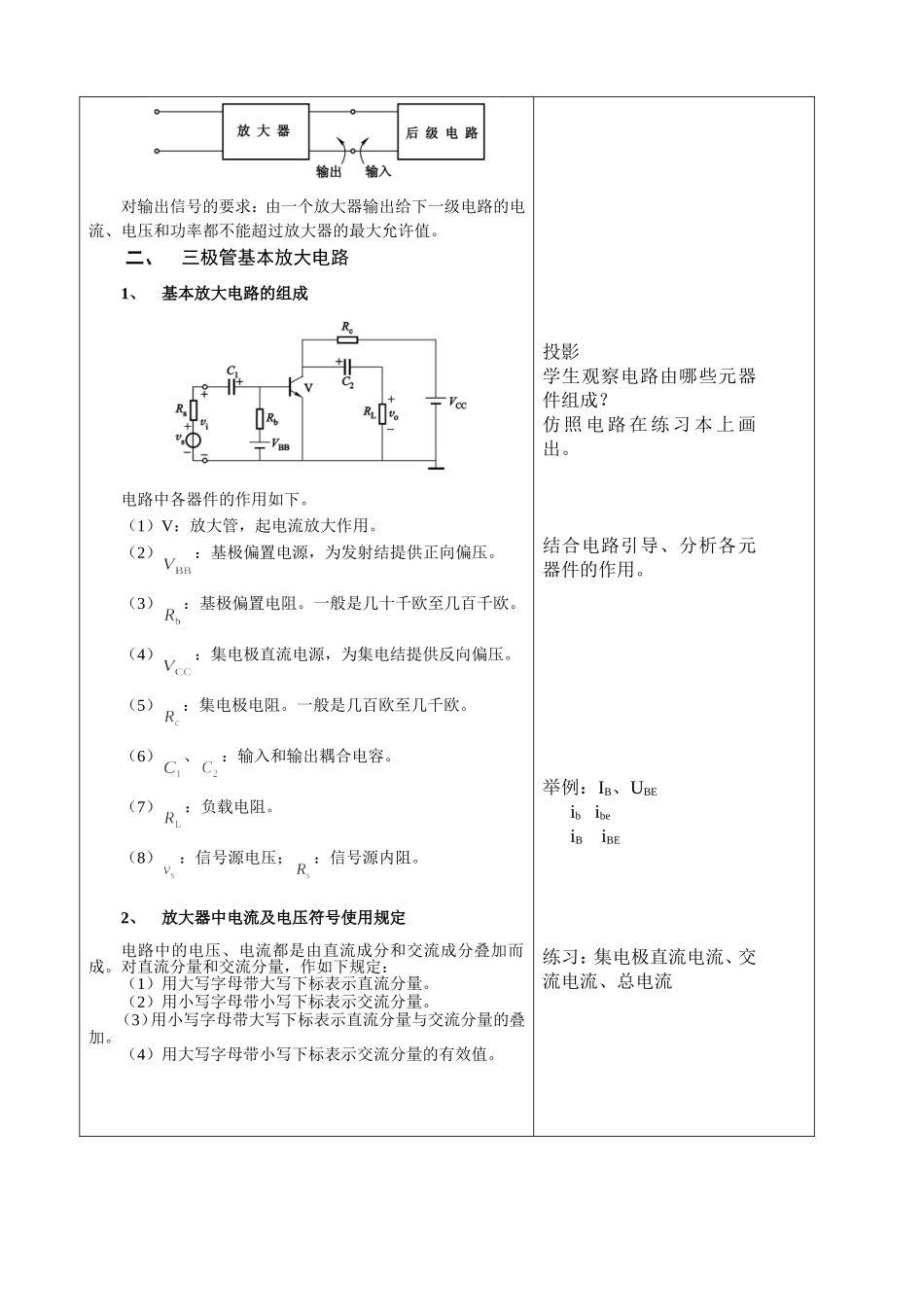

10 年 10 月 11 日备第 三 单元共 14 课时本节为第 1 、 2 课时 课 题 三极管基本放大电路 教学目标 知 识目 标1．了解放大电路的方框图和基本技术要求。2．掌握共射放大电路的组成，理解各元器件的作用能 力目 标培养学生分析问题解决问题的能力情 感目 标教育学生养成良好的学习习惯和学习态度 教材分析教 学重 点1．放大器的基本概念。2．共射放大电路的组成，静态工作点的设置及估算和工作理教 学难 点共射放大电路的工作原理和静态工作点的设置教 学关 键结合电路分析 课 型新授课教法、学法讲练法使用教具多媒体完成目标的教学过程及教学内容双边活动及教法运用〖组织教学〗： 清点人数，组织上课〖复习提问〗 三极管的主要特性：电流放大作用〖引入新课〗 放大电路广泛应用于各种电子设备中，如音响设备、视听设备、精密仪器、自动控制系统等。放大电路的功能是将微弱的电信号进行放大得到所需要的信号。〖讲授新课〗 一、 放大器概述1、组成方框图2、 对放大器的基本要求（1）要有足够的放大倍数。（2）要具有一定宽度的通频带。（3）非线性失真要小。（4）工作要稳定。3. 放大器的输入放大器输入端与前级输出端相连接示意图如图所示。对输入信号的要求：由信号源提供给放大器的电流、电压及功率都不允许超过放大器的最大允许值。4、 放大器的输出放大器输出端与下级输入端相连接示意图如图所示。投影结合投影分析放大器的组成学生看书总结对输出信号的要求：由一个放大器输出给下一级电路的电流、电压和功率都不能超过放大器的最大允许值。二、 三极管基本放大电路1、 基本放大电路的组成电路中各器件的作用如下。（1）V：放大管，起电流放大作用。（2）：基极偏置电源，为发射结提供正向偏压。（3）：基极偏置电阻。一般是几十千欧至几百千欧。（4）：集电极直流电源，为集电结提供反向偏压。（5）：集电极电阻。一般是几百欧至几千欧。（6）、：输入和输出耦合电容。（7）：负载电阻。（8）：信号源电压；：信号源内阻。 2、 放大器中电流及电压符号使用规定电路中的电压、电流都是由直流成分和交流成分叠加而成。对直流分量和交流分量，作如下规定：（1）用大写字母带大写下标表示直流分量。（2）用小写字母带小写下标表示交流分量。（3）用小写字母带大写下标表示直流分量与交流分量的叠加。（4）用大写字母带小写下标表示交流分量的有效值。投影学生观察电路由哪些元器件组成？仿 照...
