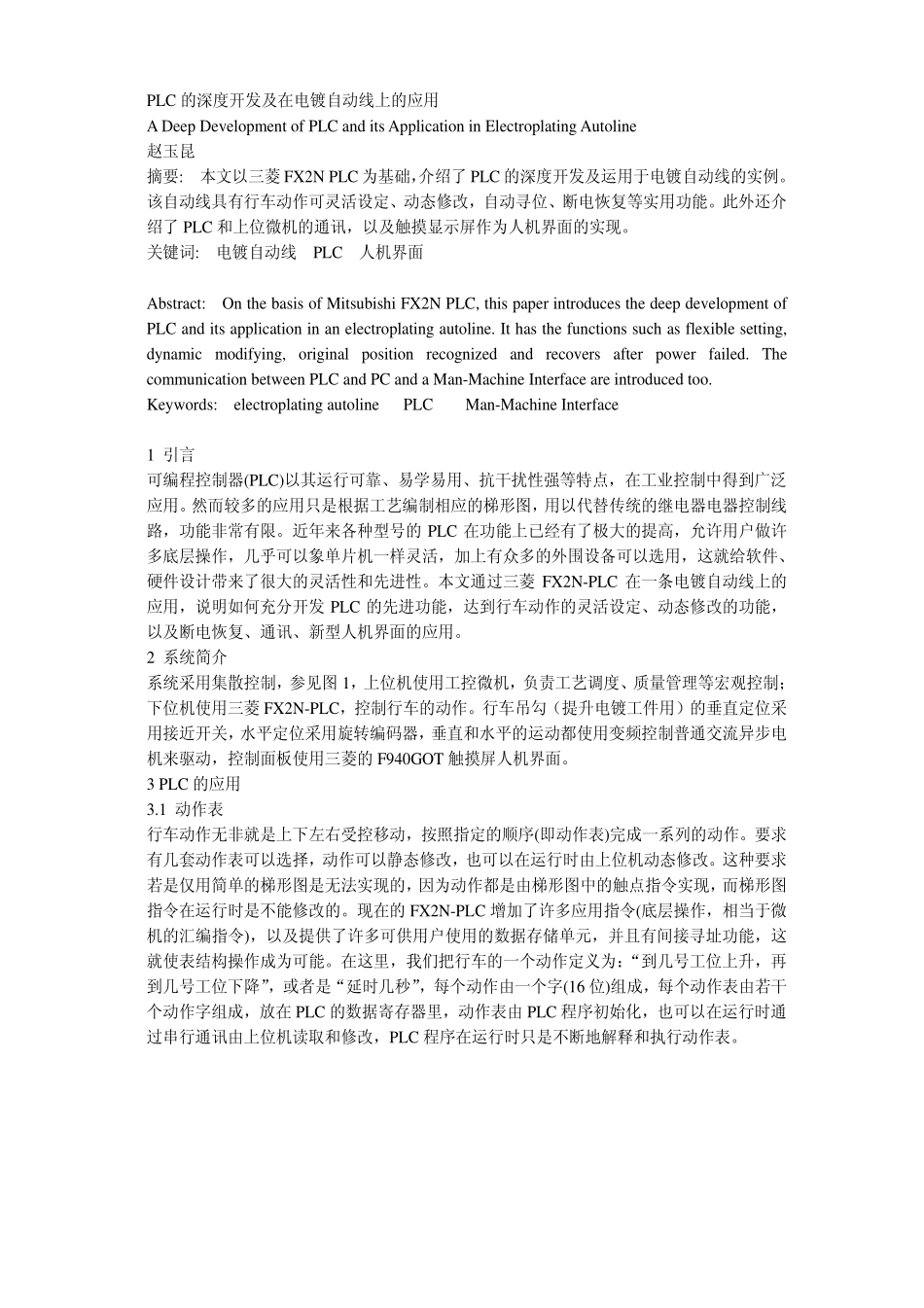

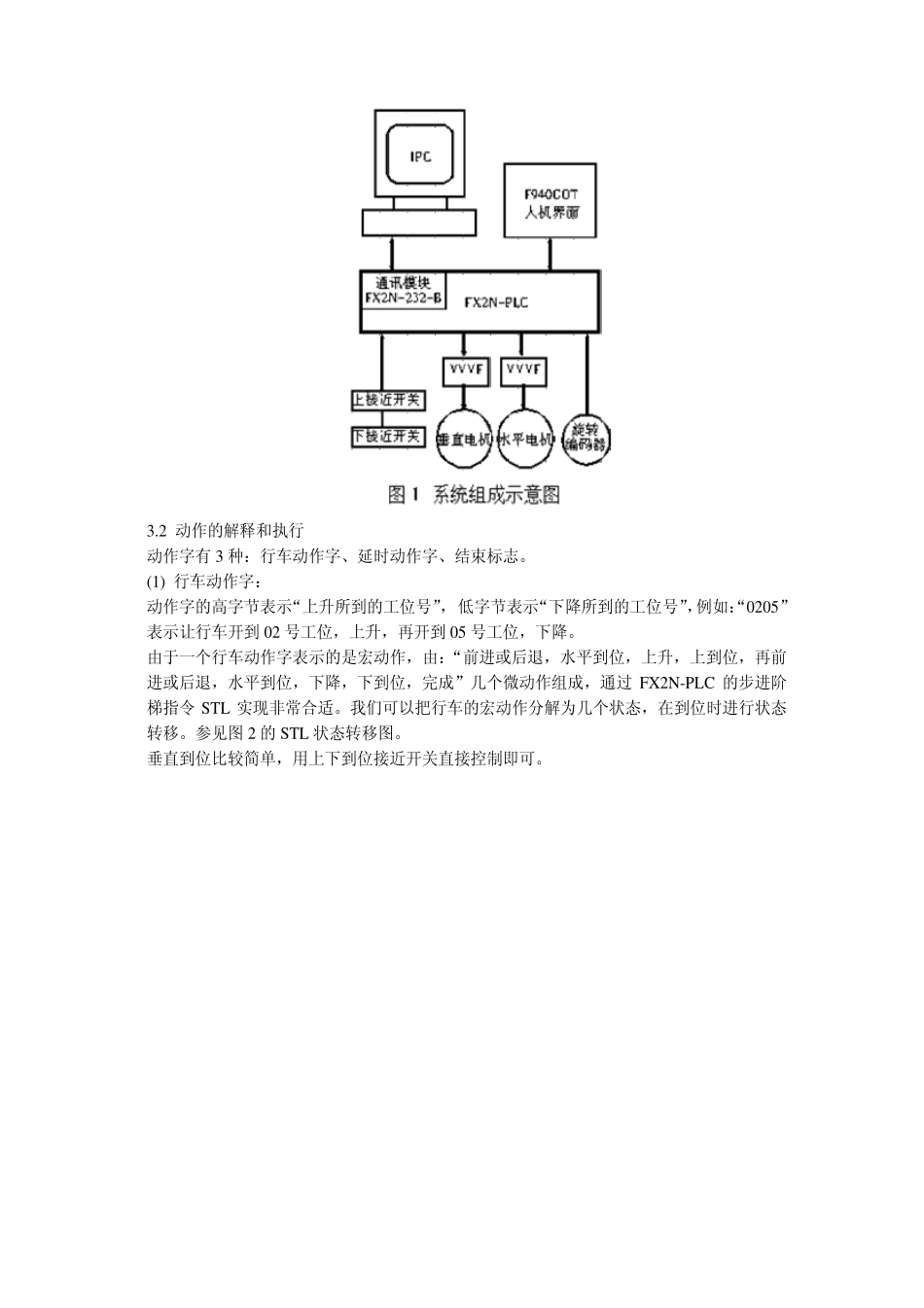

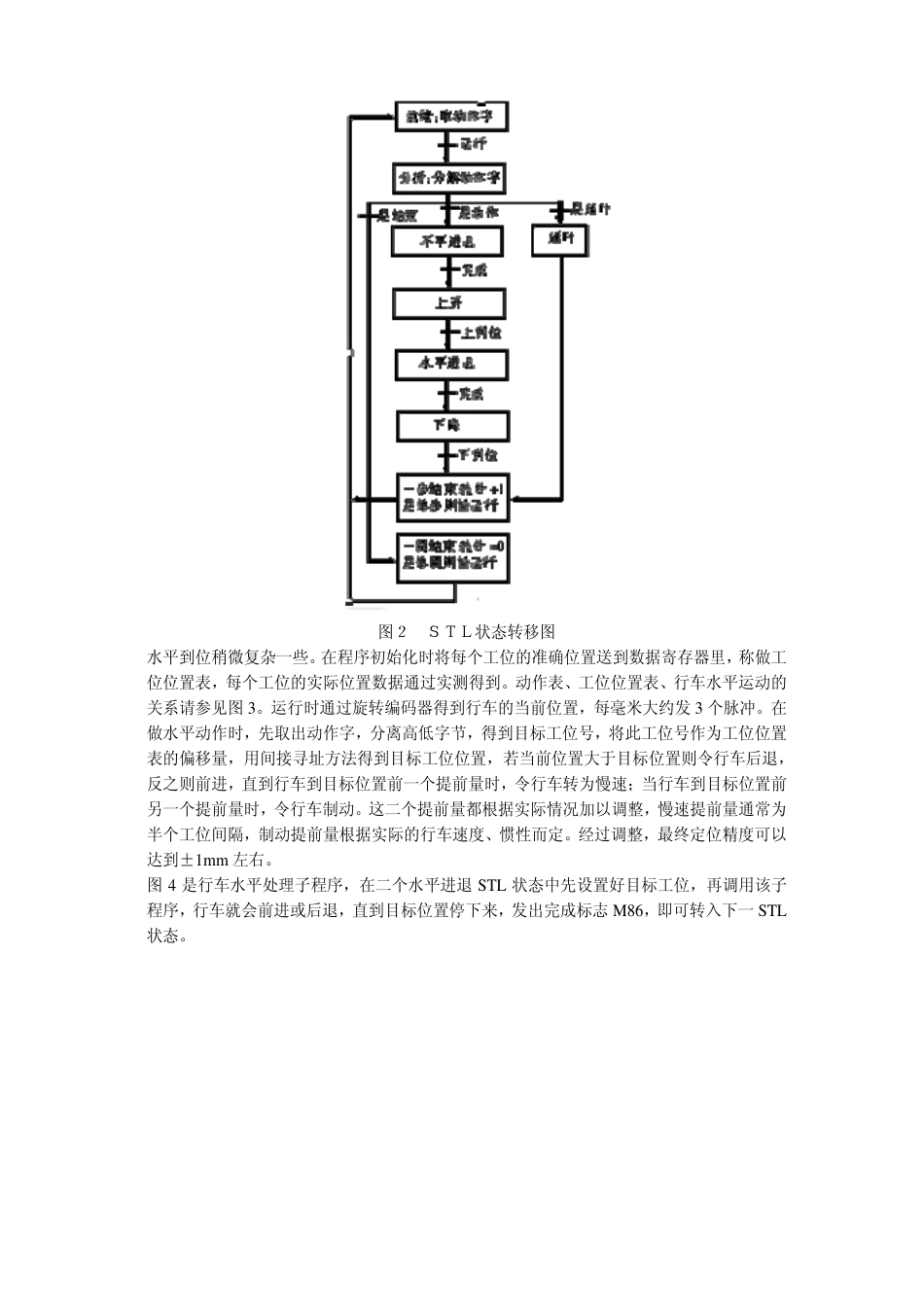

PLC 的深度开发及在电镀自动线上的应用 A Deep Development of PLC and its Application in Electroplating Autoline 赵玉昆 摘要: 本文以三菱 FX2N PLC 为基础，介绍了 PLC 的深度开发及运用于电镀自动线的实例。该自动线具有行车动作可灵活设定、动态修改，自动寻位、断电恢复等实用功能。此外还介绍了 PLC 和上位微机的通讯，以及触摸显示屏作为人机界面的实现。 关键词: 电镀自动线 PLC 人机界面 Abstract: On the basis of Mitsubishi FX2N PLC, this paper introduces the deep development of PLC and its application in an electroplating autoline. It has the functions such as flexible setting, dynamic modifying, original position recognized and recovers after power failed. The communication between PLC and PC and a Man-Machine Interface are introduced too. Keywords: electroplating autoline PLC Man-Machine Interface 1 引言 可编程控制器(PLC)以其运行可靠、易学易用、抗干扰性强等特点，在工业控制中得到广泛应用。然而较多的应用只是根据工艺编制相应的梯形图，用以代替传统的继电器电器控制线路，功能非常有限。近年来各种型号的 PLC 在功能上已经有了极大的提高，允许用户做许多底层操作，几乎可以象单片机一样灵活，加上有众多的外围设备可以选用，这就给软件、硬件设计带来了很大的灵活性和先进性。本文通过三菱 FX2N-PLC 在一条电镀自动线上的应用，说明如何充分开发 PLC 的先进功能，达到行车动作的灵活设定、动态修改的功能，以及断电恢复、通讯、新型人机界面的应用。 2 系统简介 系统采用集散控制，参见图 1，上位机使用工控微机，负责工艺调度、质量管理等宏观控制；下位机使用三菱 FX2N-PLC，控制行车的动作。行车吊勾（提升电镀工件用）的垂直定位采用接近开关，水平定位采用旋转编码器，垂直和水平的运动都使用变频控制普通交流异步电机来驱动，控制面板使用三菱的 F940GOT 触摸屏人机界面。 3 PLC 的应用 3.1 动作表 行车动作无非就是上下左右受控移动，按照指定的顺序(即动作表)完成一系列的动作。要求有几套动作表可以选择，动作可以静态修改，也可以在运行时由上位机动态修改。这种要求若是仅用简单的梯形图是无法实现的，因为动作都是由梯形图中的触点指令实现，而梯形图指...
