(小测验)电路探秘(1-5节)VIP免费

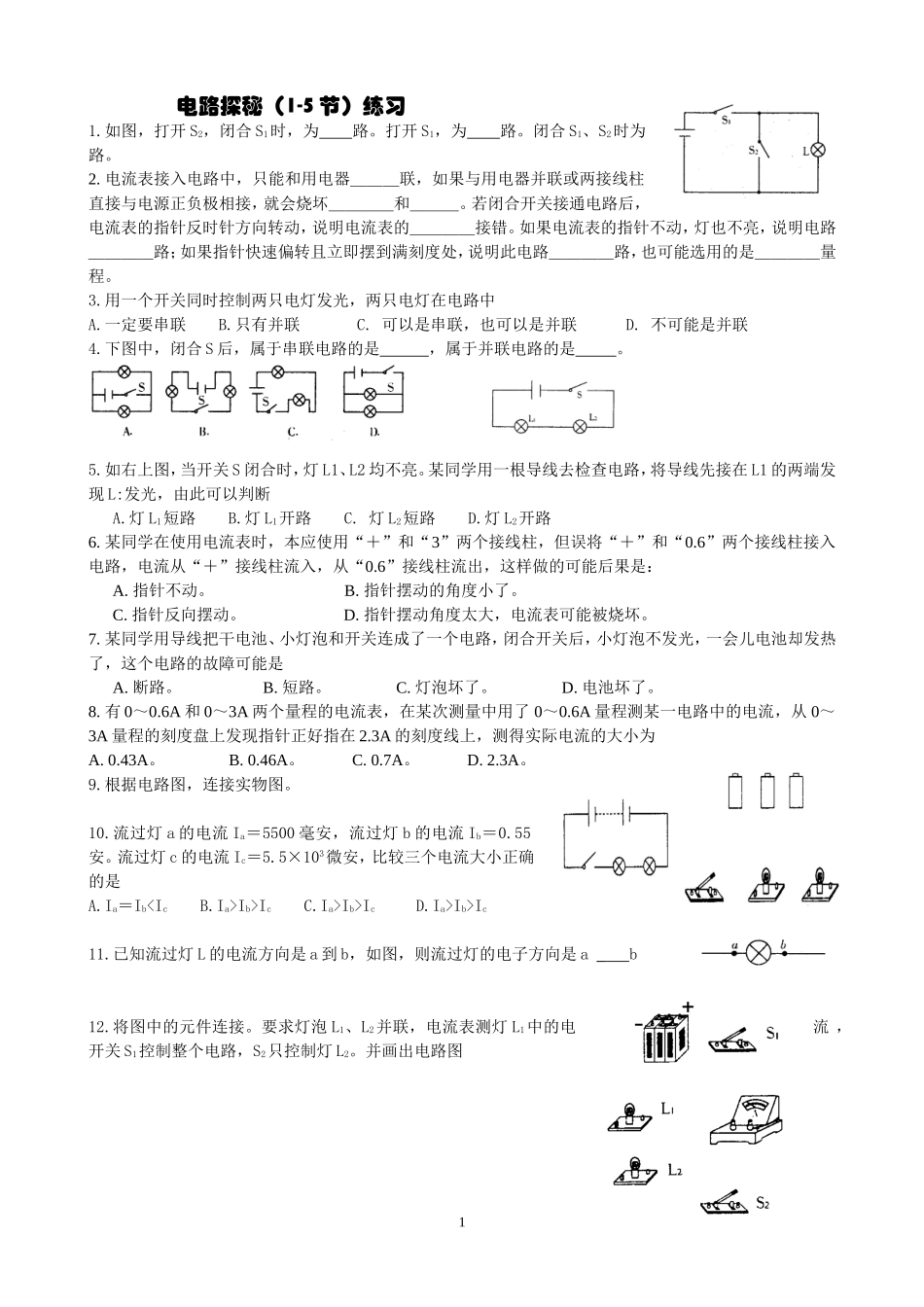

(小测验)电路探秘(1-5节)_第1页
1/2

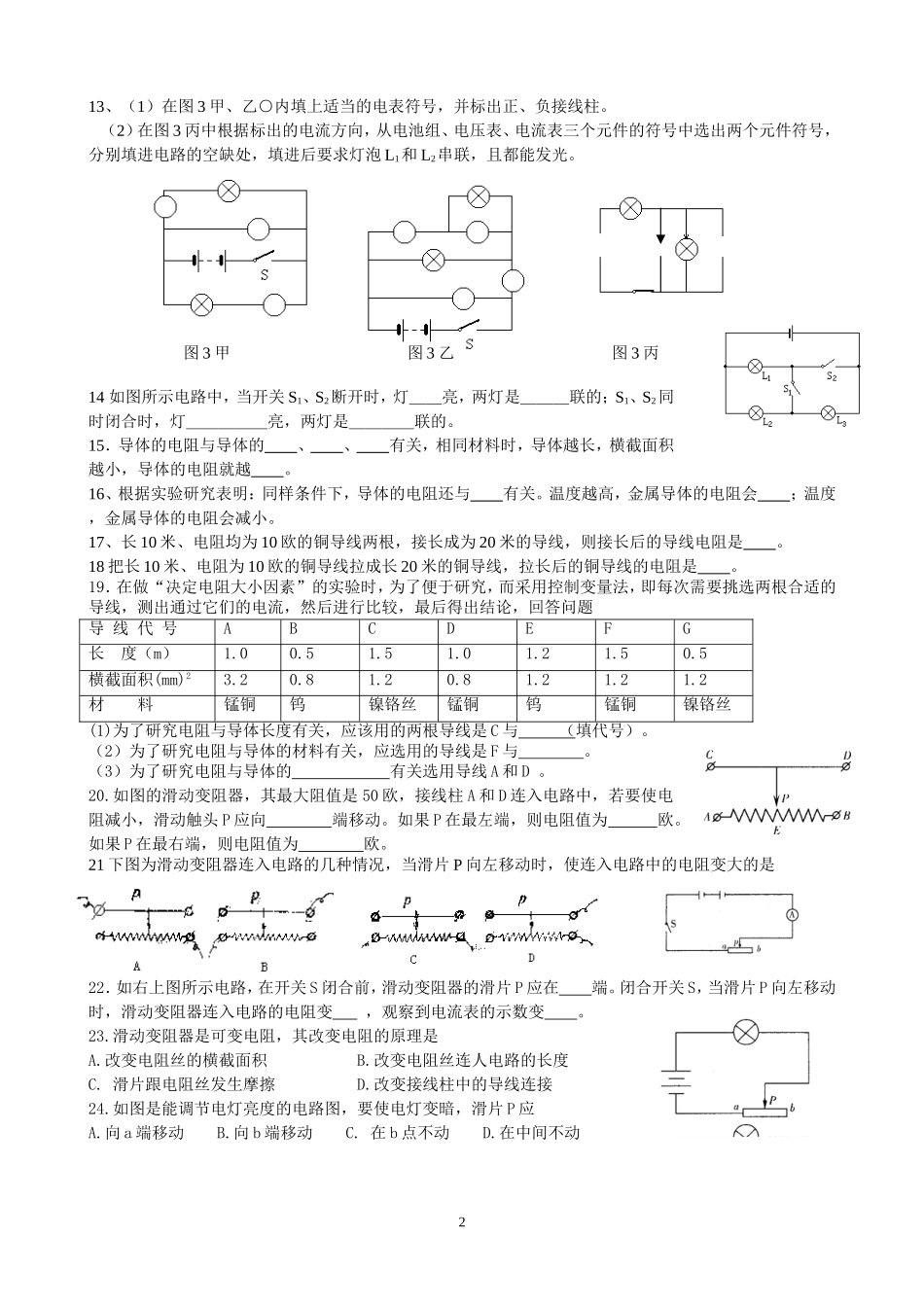

(小测验)电路探秘(1-5节)_第2页
2/2
电路探秘(1-5 节)练习1.如图,打开 S2,闭合 S1时,为 路。打开 S1,为 路。闭合 S1、S2时为 路。2. 电流表接入电路中,只能和用电器___联,如果与用电器并联或两接线柱直接与电源正负极相接,就会烧坏____和___。若闭合开关接通电路后,电流表的指针反时针方向转动,说明电流表的____接错。如果电流表的指针不动,灯也不亮,说明电路____路;如果指针快速偏转且立即摆到满刻度处,说明此电路____路,也可能选用的是____量程。3.用一个开关同时控制两只电灯发光,两只电灯在电路中A.一定要串联 B.只有并联 C. 可以是串联,也可以是并联 D. 不可能是并联4.下图中,闭合 S 后,属于串联电路的是 ,属于并联电路的是 。5.如右上图,当开关 S 闭合时,灯 L1、L2 均不亮。某同学用一根导线去检查电路,将导线先接在 L1 的两端发现 L:发光,由此可以判断A.灯 L1短路 B.灯 L1开路 C. 灯 L2短路 D.灯 L2开路6. 某同学在使用电流表时,本应使用“+”和“3”两个接线柱,但误将“+”和“0.6”两个接线柱接入电路,电流从“+”接线柱流入,从“0.6”接线柱流出,这样做的可能后果是: A. 指针不动。 B. 指针摆动的角度小了。C. 指针反向摆动。 D. 指针摆动角度太大,电流表可能被烧坏。7. 某同学用导线把干电池、小灯泡和开关连成了一个电路,闭合开关后,小灯泡不发光,一会儿电池却发热了,这个电路的故障可能是A. 断路。 B. 短路。 C. 灯泡坏了。 D. 电池坏了。8. 有 0~0.6A 和 0~3A 两个量程的电流表,在某次测量中用了 0~0.6A 量程测某一电路中的电流,从 0~3A 量程的刻度盘上发现指针正好指在 2.3A 的刻度线上,测得实际电流的大小为A. 0.43A。 B. 0.46A。 C. 0.7A。 D. 2.3A。9.根据电路图,连接实物图。10.流过灯 a 的电流 Ia=5500 毫安,流过灯 b 的电流 Ib=0.55安。流过灯 c 的电流 Ic=5.5×103微安,比较三个电流大小正确的是A.Ia=IbIb>Ic C.Ia>Ib>Ic D.Ia>Ib>Ic11.已知流过灯 L 的电流方向是 a 到 b,如图,则流过灯的电子方向是 a _ b 12.将图中的元件连接。要求灯泡 L1、L2并联,电流表测灯 L1中的电流 ,开关 S1控制整个电路,S2只控制灯 L2。并画出电路图 1图 3 甲图 3 乙图 3 丙13、(1)在图 3 甲、乙○内填上适当的电表符号,并标出正、负接线柱。(2)在图 3 丙中根据标出的...
