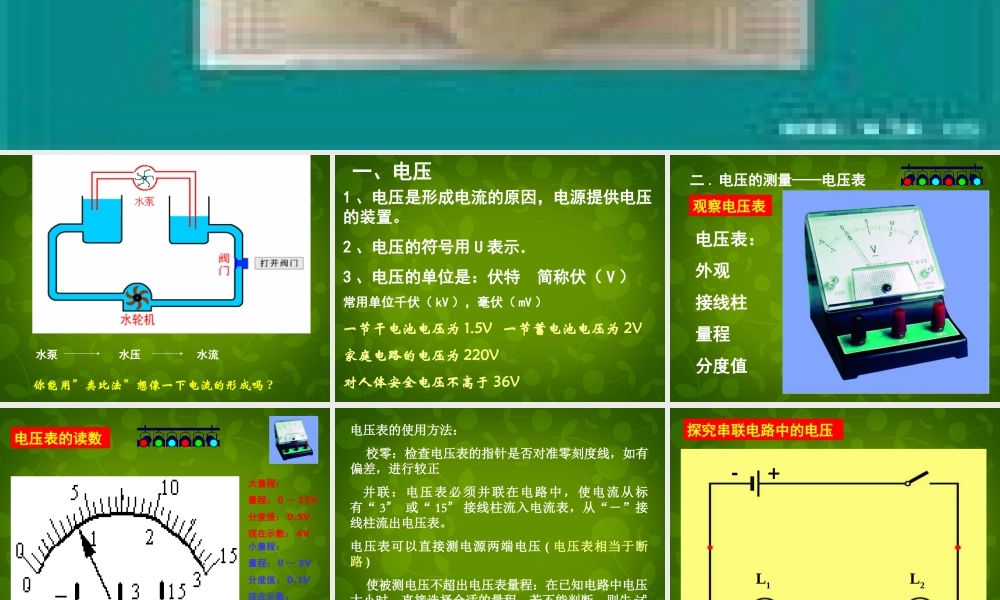

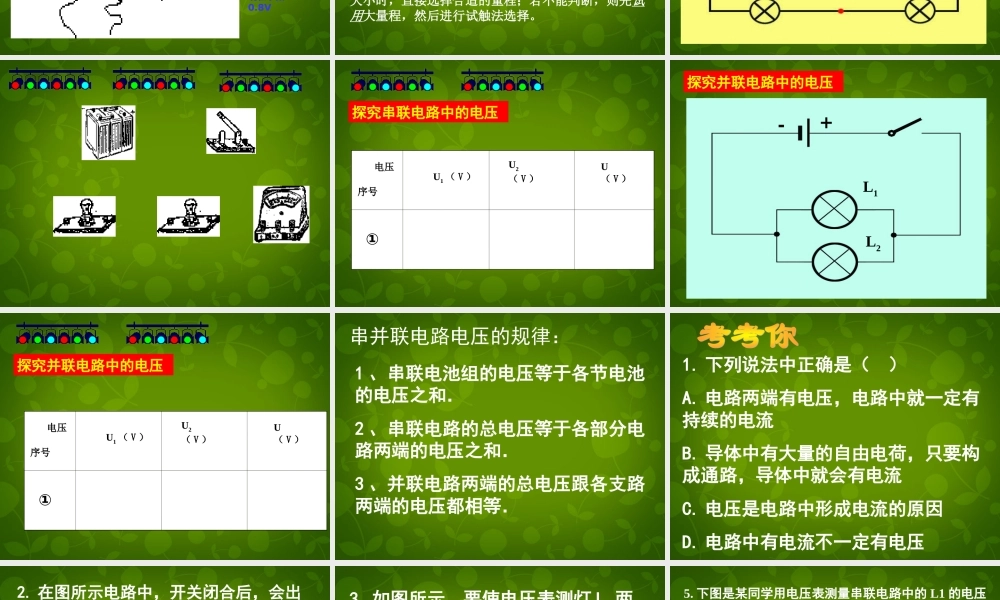

四、电压和电压表的使用 水势差水流水泵水压水流你能用”类比法”想像一下电流的形成吗 ?1 、电压是形成电流的原因，电源提供电压的装置。2 、电压的符号用 U 表示．3 、电压的单位是：伏特 简称伏（ V ）常用单位千伏（ kV ），毫伏（ mV ）一节干电池电压为 1.5V 一节蓄电池电压为 2V 家庭电路的电压为 220V对人体安全电压不高于 36V一、电压观察电压表电压表：外观接线柱量程分度值二 . 电压的测量——电压表电压表的读数大量程：量程： 0 ～ 15V分度值： 0.5V现在示数： 4V小量程：量程： 0 ～ 3V分度值： 0.1V现在示数：0.8V电压表的使用方法： 校零：检查电压表的指针是否对准零刻度线，如有偏差，进行较正 并联：电压表必须并联在电路中，使电流从标有“ 3” 或“ 15” 接线柱流入电流表，从“－”接线柱流出电压表。电压表可以直接测电源两端电压 ( 电压表相当于断路 ) 使被测电压不超出电压表量程：在已知电路中电压大小时，直接选择合适的量程；若不能判断，则先试用大量程，然后进行试触法选择。探究串联电路中的电压+-L1L2探究串联电路中的电压电压序号①U1 （ V ）U2（ V ）U （ V ）探究并联电路中的电压+-L1L2探究并联电路中的电压电压序号①U1 （ V ）U2（ V ）U （ V ）1 、串联电池组的电压等于各节电池的电压之和．2 、串联电路的总电压等于各部分电路两端的电压之和．3 、并联电路两端的总电压跟各支路两端的电压都相等．串并联电路电压的规律：1. 下列说法中正确是（ ）A. 电路两端有电压，电路中就一定有持续的电流B. 导体中有大量的自由电荷，只要构成通路，导体中就会有电流C. 电压是电路中形成电流的原因D. 电路中有电流不一定有电压2. 在图所示电路中，开关闭合后，会出现的后果是（ ）A. 电流表与电压表被烧坏B. 电流表与电压表都不会被烧坏C. 只有电压表会被烧坏D. 只有电流表会被烧坏3. 如图所示，要使电压表测灯 L2 两端的电压，正确的电路图是（ ）5. 下图是某同学用电压表测量串联电路中的 L1 的电压连接情况 , 你认为他连接的电路是否存在错误 , 请指出来 . 怎样调整才符合要求 ?6. 如图所示电路中，电源电压为 4.5v ，当接通开关 S 后，如果 L1 两端的电压为 2v ， L2 两端的电压为 2.5v ，则电压表的读数为（ ） A ． 2v B ． 2.5v C ． 4.5v D ．无法确定 7. 如图所示的电路中，已知电池...
