一、探究电阻上的电流跟两端电压的关系VIP免费

一、探究电阻上的电流跟两端电压的关系一、探究电阻上的电流跟两端电压的关系一、探究电阻上的电流跟两端电压的关系一、探究电阻上的电流跟两端电压的关系

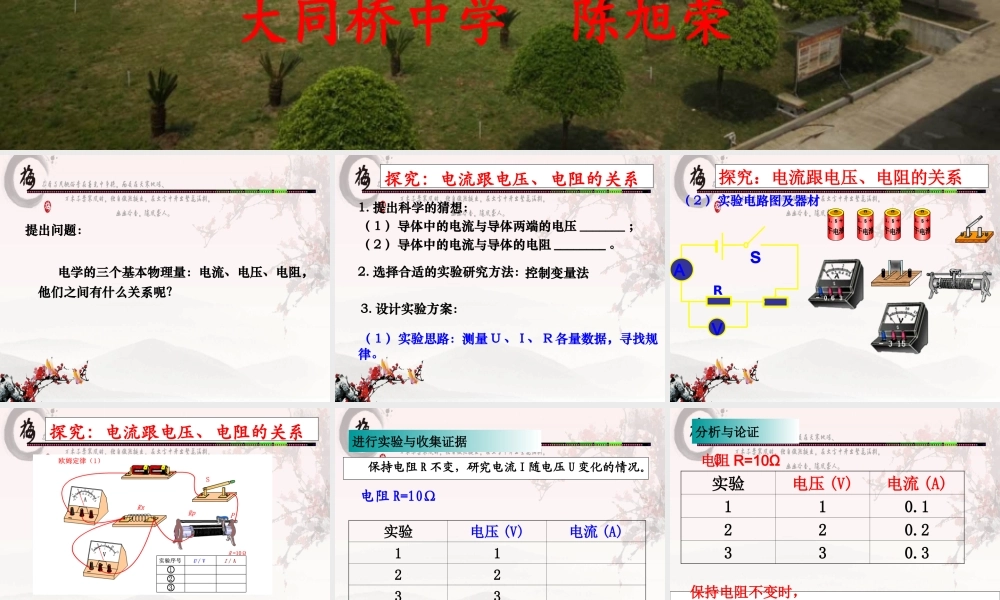

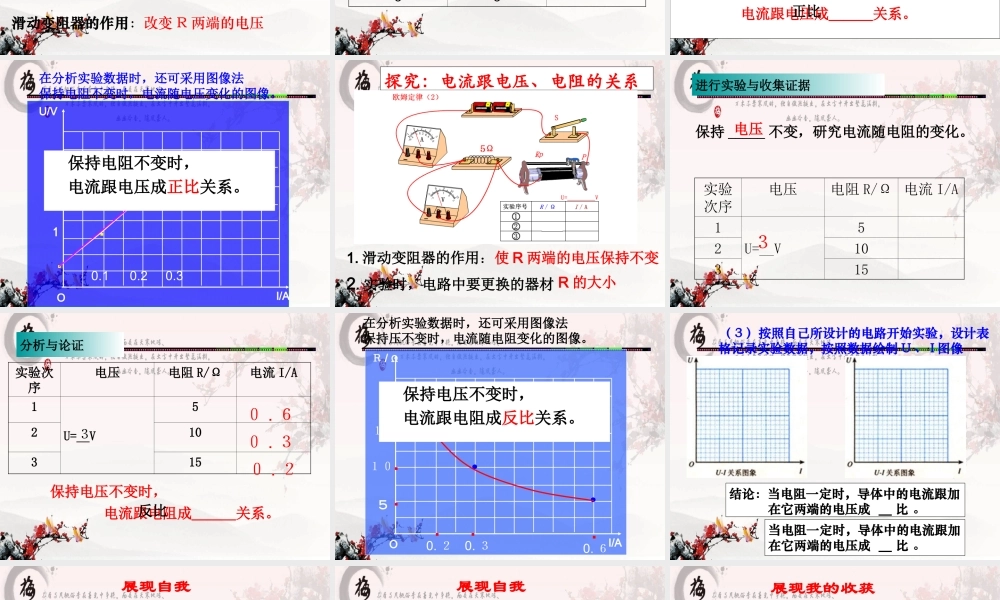

探究电阻上的电流跟两端电压的关系 第七章 欧姆定律 第 1 节大同桥中学 陈旭荣 电学的三个基本物理量:电流、电压、电阻,他们之间有什么关系呢?提出问题:探究:电流跟电压、电阻的关系1. 提出科学的猜想:( 1 )导体中的电流与导体两端的电压 _______ ;( 2 )导体中的电流与导体的电阻 ________ 。3. 设计实验方案:2. 选择合适的实验研究方法:( 1 )实验思路:测量 U 、 I 、 R 各量数据,寻找规律。控制变量法( 2 )实验电路图及器材RAVs探究:电流跟电压、电阻的关系滑动变阻器的作用:改变 R 两端的电压探究:电流跟电压、电阻的关系 保持电阻 R 不变,研究电流 I 随电压 U 变化的情况。实验电压 (V)电流 (A)112233电阻 R=10Ω进行实验与收集证据 电流跟电压成___关系。正比分析与论证实验电压 (V)电流 (A)110.1220.2330.3电阻 R=10Ω保持电阻不变时,U/VI/AO····在分析实验数据时,还可采用图像法保持电阻不变时,电流随电压变化的图像。1320.10.30.2 保持电阻不变时, 电流跟电压成正比关系。1. 滑动变阻器的作用:使 R 两端的电压保持不变2. 实验时,电路中要更换的器材 R 的大小探究:电流跟电压、电阻的关系保持 _____ 不变,研究电流随电阻的变化。实验次序电压电阻 R/Ω 电流 I/A1U=__V5210315电压进行实验与收集证据3实验次序电压电阻 R/Ω电流 I/A1U=__V521031530 . 60 . 30 . 2分析与论证 电流跟电阻成___关系。反比保持电压不变时,R / ΩI/AO在分析实验数据时,还可采用图像法保持压不变时,电流随电阻变化的图像。515100. 20. 60. 3......... 保持电压不变时, 电流跟电阻成反比关系。( 3 )按照自己所设计的电路开始实验,设计表格记录实验数据,按照数据绘制 U 、 I 图像结论:当电阻一定时,导体中的电流跟加在它两端的电压成 _ 比 。当电阻一定时,导体中的电流跟加在它两端的电压成 _ 比 。展现自我1 .已知 R1 = 3R2 ,分别把 R1 、 R2 接到 6 V 的电源上,通过它们的电流比 I1∶I2 等于( ) A . 1∶3 B . 3∶1 C . 2∶1 D . 4∶122 .一导体接到电路中 ,如果把它两端的电压增大到.一导体接到电路中 ,如果把它两端的电压增大到原来的三倍,下列说法中正确的是( )原来的三倍,下列说法中正确的是( ) AA .它的电阻是原来的三倍 .它的电...
