探究串、并联电路中电压的规律VIP免费

探究串、并联电路中电压的规律探究串、并联电路中电压的规律探究串、并联电路中电压的规律探究串、并联电路中电压的规律

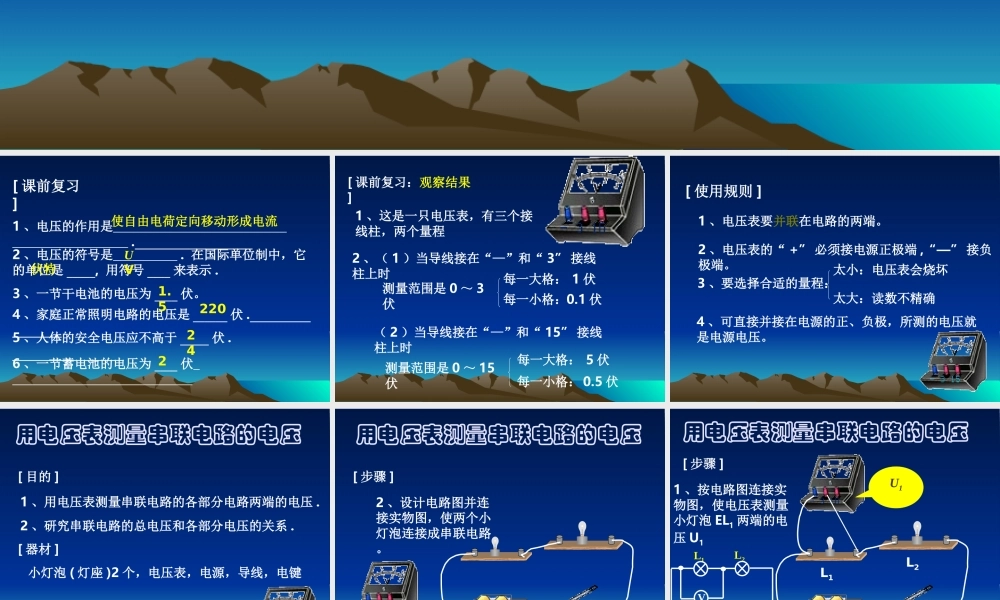

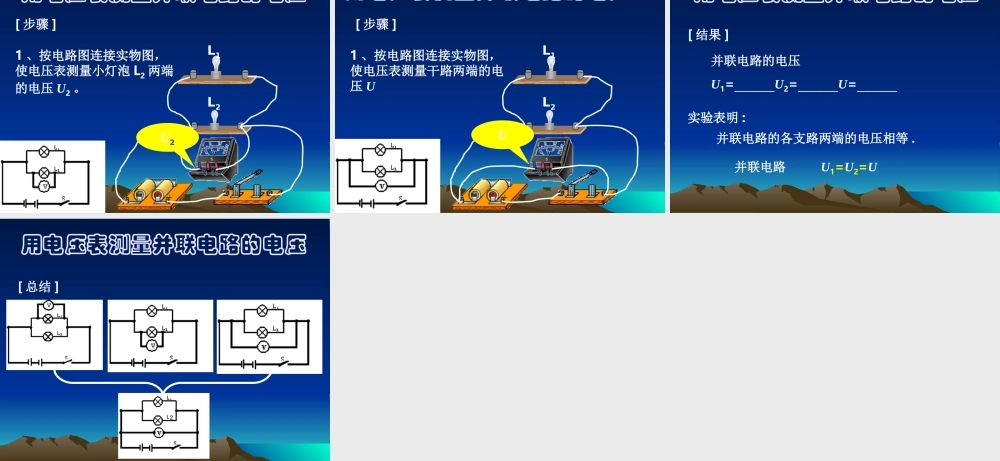

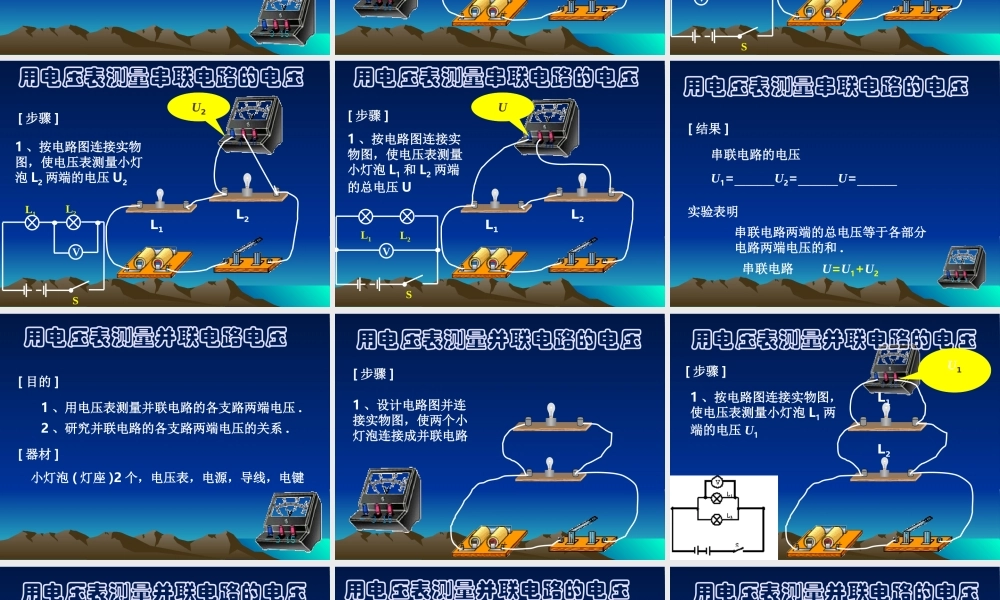

6.2 探究串、并联电路电压的规律 [ 课前复习]1 、电压的作用是 . 2 、电压的符号是 . 在国际单位制中,它的单位是 _____, 用符号 ____ 来表示 .3 、一节干电池的电压为 ____ 伏。4 、家庭正常照明电路的电压是 ______ 伏 . 5 、人体的安全电压应不高于 _____ 伏 . 6 、一节蓄电池的电压为 ____ 伏 使自由电荷定向移动形成电流U伏特V1.5220242 [ 课前复习:观察结果]1 、这是一只电压表,有三个接线柱,两个量程2 、( 1 )当导线接在“—”和“ 3” 接线柱上时测量范围是 0 ~ 3伏每一大格: 1 伏每一小格:0.1 伏( 2 )当导线接在“—”和“ 15” 接线柱上时测量范围是 0 ~ 15伏每一大格:每一小格:5 伏0.5 伏 [ 使用规则 ]1 、电压表要并联在电路的两端。2 、电压表的“ +” 必须接电源正极端 ,“—” 接负极端。3 、要选择合适的量程:太小:电压表会烧坏太大:读数不精确4 、可直接并接在电源的正、负极,所测的电压就是电源电压。 用电压表测量串联电路的电压[ 目的 ]1 、用电压表测量串联电路的各部分电路两端的电压 .2 、研究串联电路的总电压和各部分电压的关系 . [ 器材 ]小灯泡 ( 灯座 )2 个,电压表,电源,导线,电键 用电压表测量串联电路的电压[ 步骤 ]2 、设计电路图并连接实物图,使两个小灯泡连接成串联电路。 用电压表测量串联电路的电压[ 步骤 ]1 、按电路图连接实物图,使电压表测量小灯泡 EL1 两端的电压 U1L1L2U1VL2L1S 用电压表测量串联电路的电压[ 步骤 ]1 、按电路图连接实物图,使电压表测量小灯泡 L2 两端的电压 U2L1L2U2VL2L1S 用电压表测量串联电路的电压[ 步骤 ]1 、按电路图连接实物图,使电压表测量小灯泡 L1 和 L2 两端的总电压 UL1L2UL2L1VS 用电压表测量串联电路的电压[ 结果 ]串联电路的电压U1=_______U2=_______U=_______实验表明串联电路两端的总电压等于各部分电路两端电压的和 .串联电路 U=U1+U2 用电压表测量并联电路电压[ 目的 ]1 、用电压表测量并联电路的各支路两端电压 .2 、研究并联电路的各支路两端电压的关系 .[ 器材 ]小灯泡 ( 灯座 )2 个,电压表,电源,导线,电键 用电压表测量并联电路的电压[ 步骤 ]1 、设计电路图并连接实物图,使两个小灯泡连接成并联电路 用电压表测量并联电路的电压[ 步骤 ]1 、按电路图连接实物图,使电压表测量小灯泡 L1...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

探究串、并联电路中电压的规律
