物理第2编第10章VIP免费

物理第2编第10章物理第2编第10章物理第2编第10章

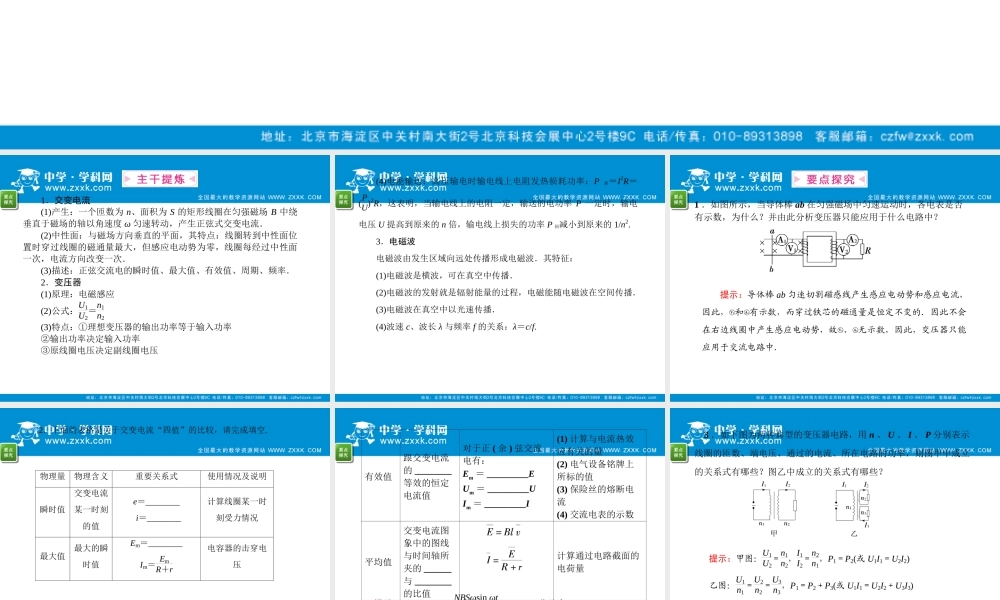

要点探究要点探究 第十章交变电流电磁场和电磁波要点探究要点探究1.交变电流 (1)产生:一个匝数为 n、面积为 S 的矩形线圈在匀强磁场 B 中绕垂直于磁场的轴以角速度 ω 匀速转动,产生正弦式交变电流. (2)中性面:与磁场方向垂直的平面,其特点:线圈转到中性面位置时穿过线圈的磁通量最大,但感应电动势为零,线圈每经过中性面一次,电流方向改变一次. (3)描述:正弦交流电的瞬时值、最大值、有效值、周期、频率. 2.变压器 (1)原理:电磁感应 (2)公式:U1U2=n1n2 (3)特点:①理想变压器的输出功率等于输入功率 ②输出功率决定输入功率 ③原线圈电压决定副线圈电压 要点探究要点探究(4)电能输送:高压输电时输电线上电阻发热损耗功率:P损=I2R=(PU)2R,这表明,当输电线上的电阻一定,输送的电功率 P 一定时,输电电压 U 提高到原来的 n 倍,输电线上损失的功率 P 损减小到原来的 1/n2. 3.电磁波 电磁波由发生区域向远处传播形成电磁波.其特征: (1)电磁波是横波,可在真空中传播. (2)电磁波的发射就是辐射能量的过程,电磁能随电磁波在空间传播. (3)电磁波在真空中以光速传播. (4)波速 c、波长 λ 与频率 f 的关系:λ=c/f. 要点探究要点探究1 .如图所示,当导体棒 ab 在匀强磁场中匀速运动时,各电表是否有示数,为什么?并由此分析变压器只能应用于什么电路中?提示:导体棒 ab 匀速切割磁感线产生感应电动势和感应电流,因此, 和 有示数,而穿过铁芯的磁通量是恒定不变的.因此不会在右边线圈中产生感应电动势,故 、 无示数,因此,变压器只能应用于交流电路中. 要点探究要点探究2.下面的表格是关于交变电流“四值”的比较,请完成填空. 物理量 物理含义 重要关系式 使用情况及说明 瞬时值 交变电流某一时刻的值 e=________ i=________ 计算线圈某一时刻受力情况 最大值 最大的瞬时值 Em=________ Im= EmR+r 电容器的击穿电压 要点探究要点探究有效值跟交变电流的 ________等效的恒定电流值对于正 ( 余 ) 弦交流电有:Em = _________EUm = _________UIm = _________I(1) 计算与电流热效应有关的量(2) 电气设备铭牌上所标的值(3) 保险丝的熔断电流(4) 交流电表的示数平均值交变电流图象中的图线与时间轴所夹的 ______与 ________的比值计算通过电路截面的电荷量提示:NBSωsin ωt NBSωsin ωtR+r NBSω 热效应 2 2 2...
