《极限配合与技术测量》期末考试试卷VIP专享VIP免费

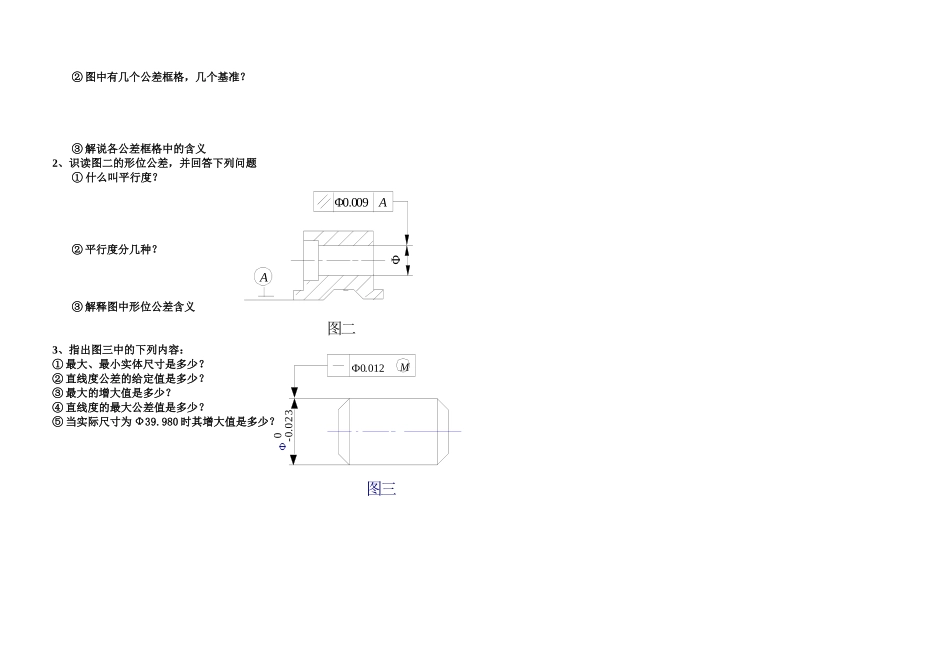

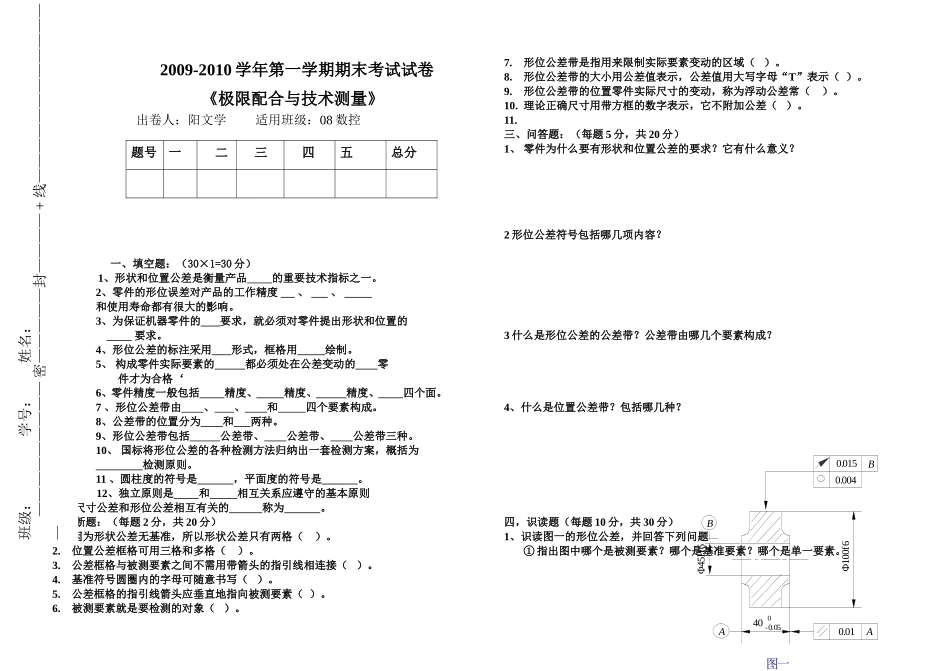

0.01AABΦ100f60.015B0.004Φ45H640 0-0.05图一2009-2010 学年第一学期期末考试试卷《极限配合与技术测量》出卷人：阳文学 适用班级：08 数控 一、填空题：（30×1=30 分） 1、形状和位置公差是衡量产品 的重要技术指标之一。2、零件的形位误差对产品的工作精度 、 、 和使用寿命都有很大的影响。3、为保证机器零件的 要求，就必须对零件提出形状和位置的 要求。4、形位公差的标注采用 形式，框格用 绘制。5、 构成零件实际要素的 都必须处在公差变动的 零件才为合格‘6、零件精度一般包括 精度、 精度、 精度、 四个面。7 、形位公差带由 、 、 和 四个要素构成。8、公差带的位置分为 和 两种。9、形位公差带包括 公差带、 公差带、 公差带三种。10、 国标将形位公差的各种检测方法归纳出一套检测方案，概括为 检测原则。11 、圆柱度的符号是 ，平面度的符号是 。12、独立原则是 和 相互关系应遵守的基本原则13、尺寸公差和形位公差相互有关的 称为 。二判断题：（每题 2 分，共 20 分）1.因为形状公差无基准，所以形状公差只有两格（ ）。2.位置公差框格可用三格和多格（ ）。3.公差框格与被测要素之间不需用带箭头的指引线相连接（ ）。4.基准符号圆圈内的字母可随意书写（ ）。5.公差框格的指引线箭头应垂直地指向被测要素（ ）。6.被测要素就是要检测的对象（ ）。7.形位公差带是指用来限制实际要素变动的区域（ ）。8.形位公差带的大小用公差值表示，公差值用大写字母“T”表示（ ）。9.形位公差带的位置零件实际尺寸的变动，称为浮动公差常（ ）。10. 理论正确尺寸用带方框的数字表示，它不附加公差（ ）。11.三、问答题：（每题 5 分，共 20 分）1、 零件为什么要有形状和位置公差的要求？它有什么意义？2 形位公差符号包括哪几项内容？3 什么是形位公差的公差带？公差带由哪几个要素构成？4、什么是位置公差带？包括哪几种？四，识读题（每题 10 分，共 30 分）1、识读图一的形位公差，并回答下列问题① 指出图中哪个是被测要素？哪个是基准要素？哪个是单一要素。题号一二三四五总分 班级： 学号： 姓名： ————————— 密—————封———— + 线————————————— Φ0.009AAΦ图二Ф0.012Ф 0-0.023M图三② 图中有几个公差框格，几个基准？③ 解说各公差框格中的含义2、识读图二的形位公差，并回答下列问题① 什么叫平行度？ ② ...
