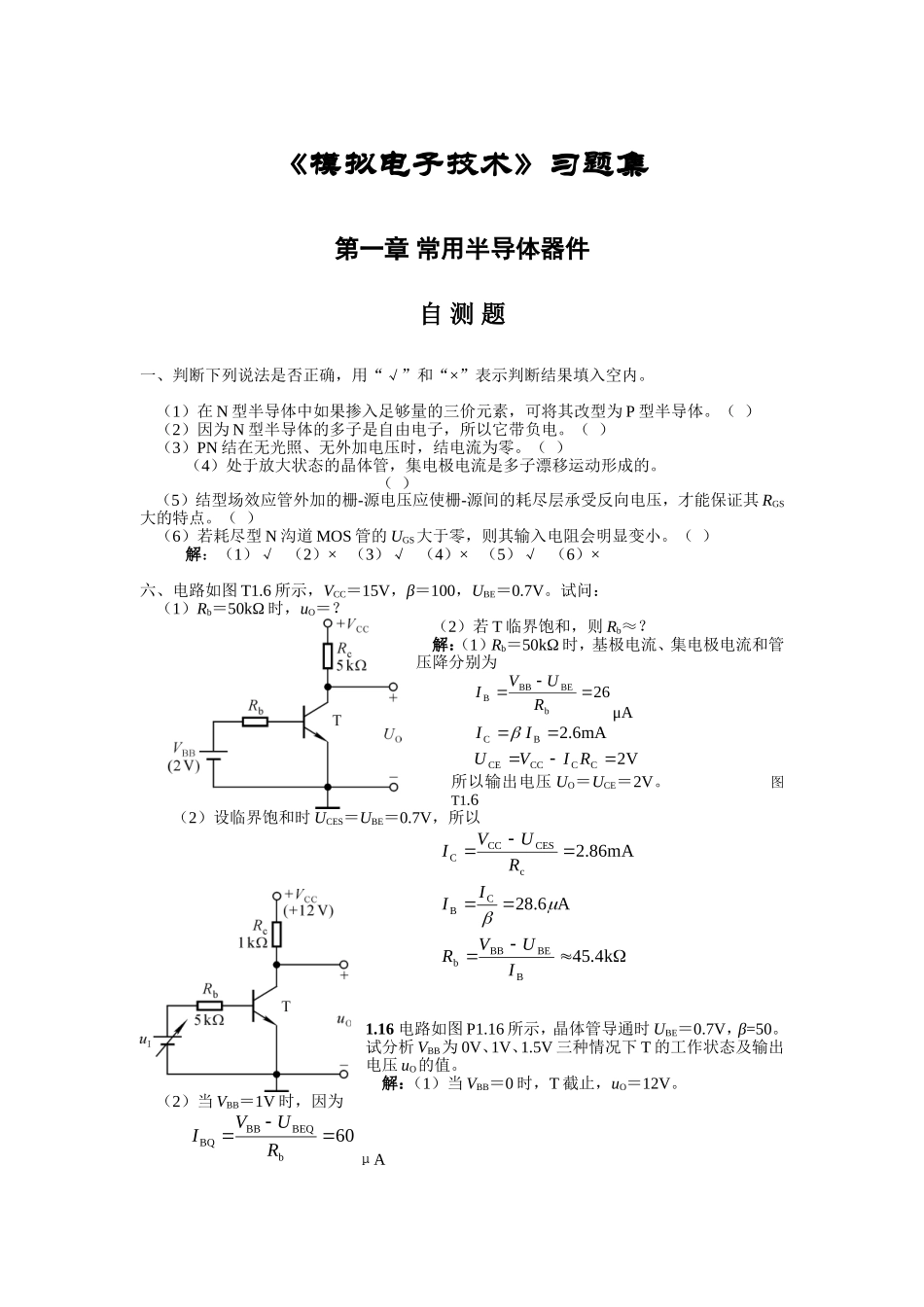

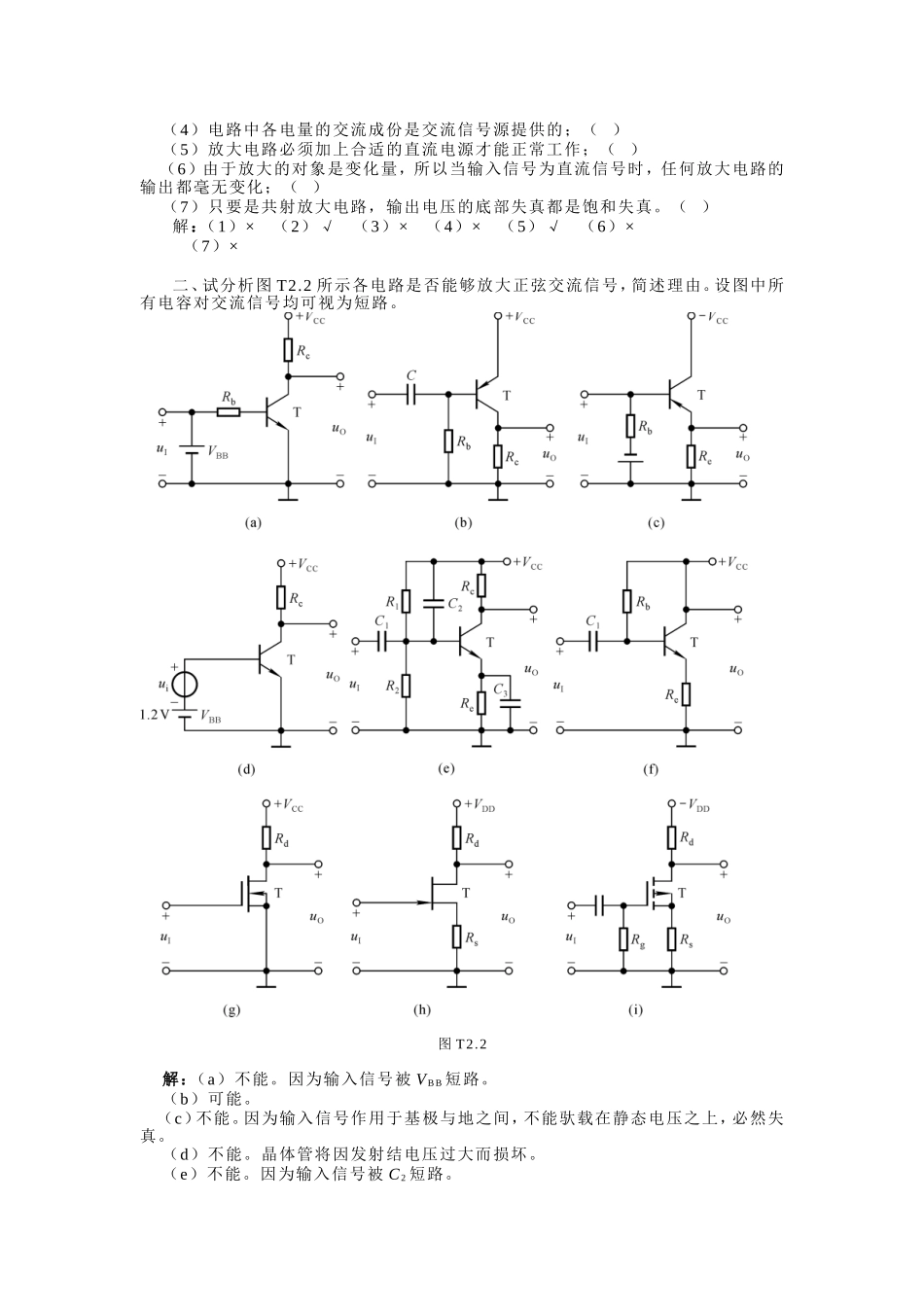

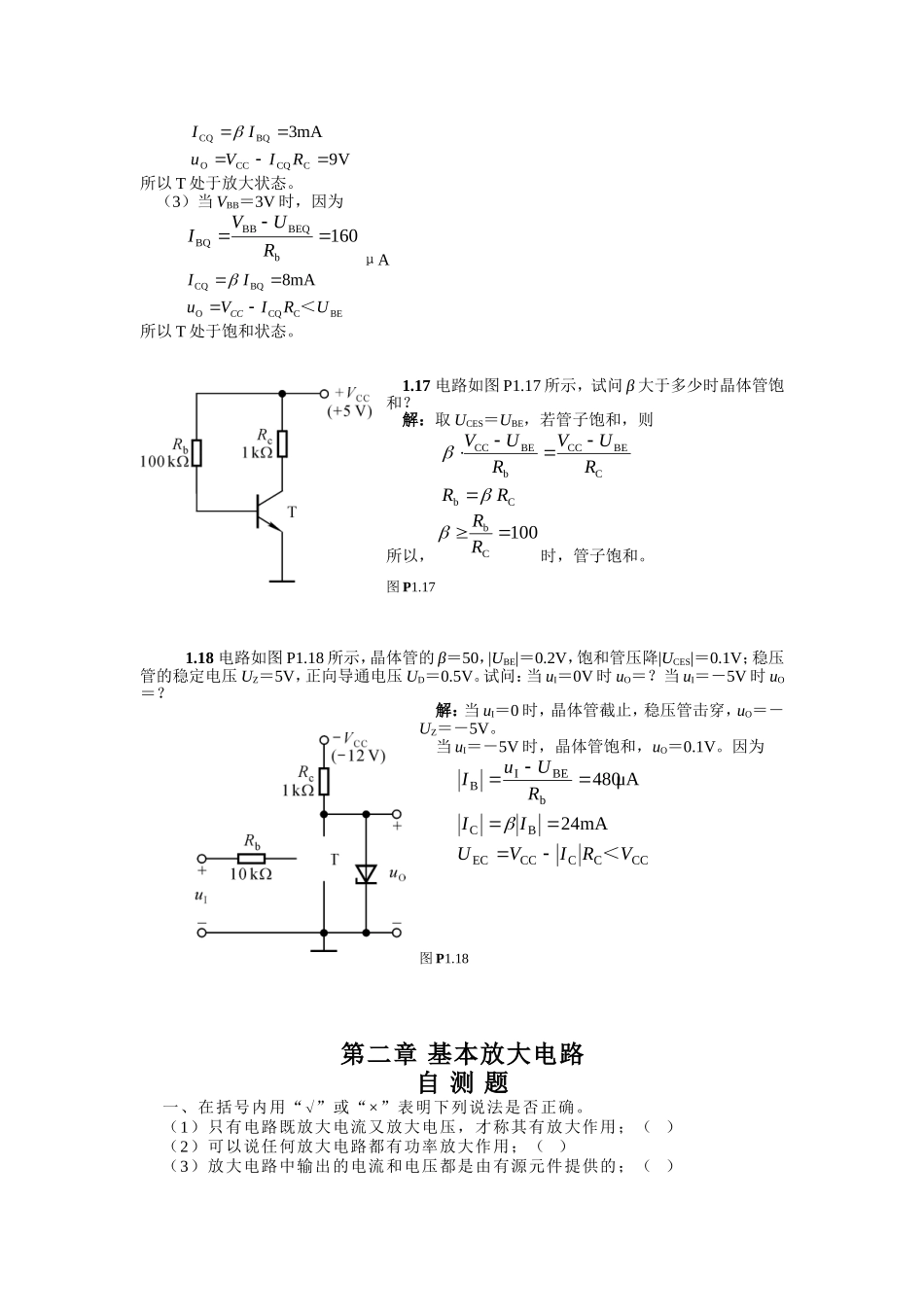

《模拟电子技术》习题集第一章 常用半导体器件自 测 题一、判断下列说法是否正确,用“√”和“×”表示判断结果填入空内。 (1)在 N 型半导体中如果掺入足够量的三价元素,可将其改型为 P 型半导体。( ) (2)因为 N 型半导体的多子是自由电子,所以它带负电。( ) (3)PN 结在无光照、无外加电压时,结电流为零。( )(4)处于放大状态的晶体管,集电极电流是多子漂移运动形成的。 ( ) (5)结型场效应管外加的栅-源电压应使栅-源间的耗尽层承受反向电压,才能保证其 RGS大的特点。( ) (6)若耗尽型 N 沟道 MOS 管的 UGS大于零,则其输入电阻会明显变小。( )解:(1)√ (2)× (3)√ (4)× (5)√ (6)×六、电路如图 T1.6 所示,VCC=15V,β=100,UBE=0.7V。试问: (1)Rb=50kΩ 时,uO=? (2)若 T 临界饱和,则 Rb≈? 解:(1)Rb=50kΩ 时,基极电流、集电极电流和管压降分别为 26bBEBBBRUVIμA V2mA6.2 CCCCCEBCRIVUII 所以输出电压 UO=UCE=2V。 图T1.6(2)设临界饱和时 UCES=UBE=0.7V,所以 k4.45A6.28mA86.2BBEBBbCBcCESCCCIUVRIIRUVI1.16 电路如图 P1.16 所示,晶体管导通时 UBE=0.7V,β=50。试分析 VBB为 0V、1V、1.5V 三种情况下 T 的工作状态及输出电压 uO的值。 解:(1)当 VBB=0 时,T 截止,uO=12V。 (2)当 VBB=1V 时,因为 60bBEQBBBQRUVIμA V9mA3 CCQCCOBQCQRIVuII所以 T 处于放大状态。 (3)当 VBB=3V 时,因为 160bBEQBBBQRUVIμA BECCQOBQCQmA8 URIVuIICC<所以 T 处于饱和状态。 1.17 电路如图 P1.17 所示,试问 β 大于多少时晶体管饱和? 解:取 UCES=UBE,若管子饱和,则 CbCBECCbBECC RRRUVRUV 所以,100Cb RR时,管子饱和。 图 P1.171.18 电路如图 P1.18 所示,晶体管的 β=50,|UBE|=0.2V,饱和管压降|UCES|=0.1V;稳压管的稳定电压 UZ=5V,正向导通电压 UD=0.5V。试问:当 uI=0V 时 uO=?当 uI=-5V 时 uO=? 解:当 uI=0 时,晶体管截止,稳压管击穿,uO=-UZ=-5V。 当 uI=-5V 时,晶体管饱和,uO=0.1V。因为 mA24μA480BCbBEIBIIRUuI CCCCCCECVRIVU< 图 P1.18 第二章 基本放大电路自 测 题 一、在...
