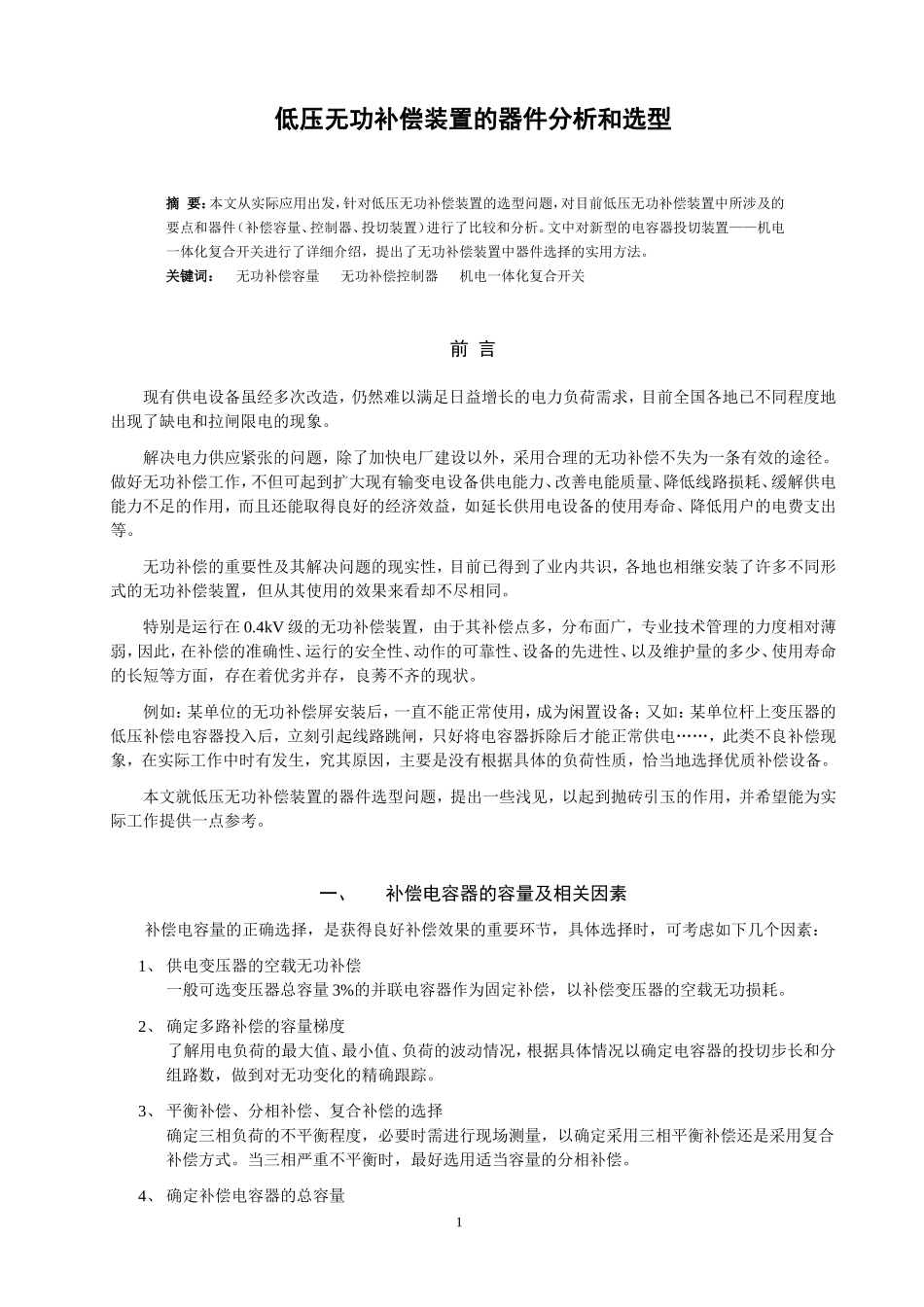

低压无功补偿装置的器件分析和选型摘 要：本文从实际应用出发，针对低压无功补偿装置的选型问题，对目前低压无功补偿装置中所涉及的要点和器件（补偿容量、控制器、投切装置）进行了比较和分析。文中对新型的电容器投切装置——机电一体化复合开关进行了详细介绍，提出了无功补偿装置中器件选择的实用方法。关键词： 无功补偿容量 无功补偿控制器 机电一体化复合开关前 言现有供电设备虽经多次改造，仍然难以满足日益增长的电力负荷需求，目前全国各地已不同程度地出现了缺电和拉闸限电的现象。解决电力供应紧张的问题，除了加快电厂建设以外，采用合理的无功补偿不失为一条有效的途径。做好无功补偿工作，不但可起到扩大现有输变电设备供电能力、改善电能质量、降低线路损耗、缓解供电能力不足的作用，而且还能取得良好的经济效益，如延长供用电设备的使用寿命、降低用户的电费支出等。无功补偿的重要性及其解决问题的现实性，目前已得到了业内共识，各地也相继安装了许多不同形式的无功补偿装置，但从其使用的效果来看却不尽相同。特别是运行在 0.4kV 级的无功补偿装置，由于其补偿点多，分布面广，专业技术管理的力度相对薄弱，因此，在补偿的准确性、运行的安全性、动作的可靠性、设备的先进性、以及维护量的多少、使用寿命的长短等方面，存在着优劣并存，良莠不齐的现状。例如：某单位的无功补偿屏安装后，一直不能正常使用，成为闲置设备；又如：某单位杆上变压器的低压补偿电容器投入后，立刻引起线路跳闸，只好将电容器拆除后才能正常供电……，此类不良补偿现象，在实际工作中时有发生，究其原因，主要是没有根据具体的负荷性质，恰当地选择优质补偿设备。本文就低压无功补偿装置的器件选型问题，提出一些浅见，以起到抛砖引玉的作用，并希望能为实际工作提供一点参考。一、补偿电容器的容量及相关因素补偿电容量的正确选择，是获得良好补偿效果的重要环节，具体选择时，可考虑如下几个因素：1、 供电变压器的空载无功补偿一般可选变压器总容量 3%的并联电容器作为固定补偿，以补偿变压器的空载无功损耗。2、 确定多路补偿的容量梯度了解用电负荷的最大值、最小值、负荷的波动情况，根据具体情况以确定电容器的投切步长和分组路数，做到对无功变化的精确跟踪。3、 平衡补偿、分相补偿、复合补偿的选择确定三相负荷的不平衡程度，必要时需进行现场测量，以确定采用三相平衡补偿还是采用复合补偿方式。当三相严重不平衡时，最好...
