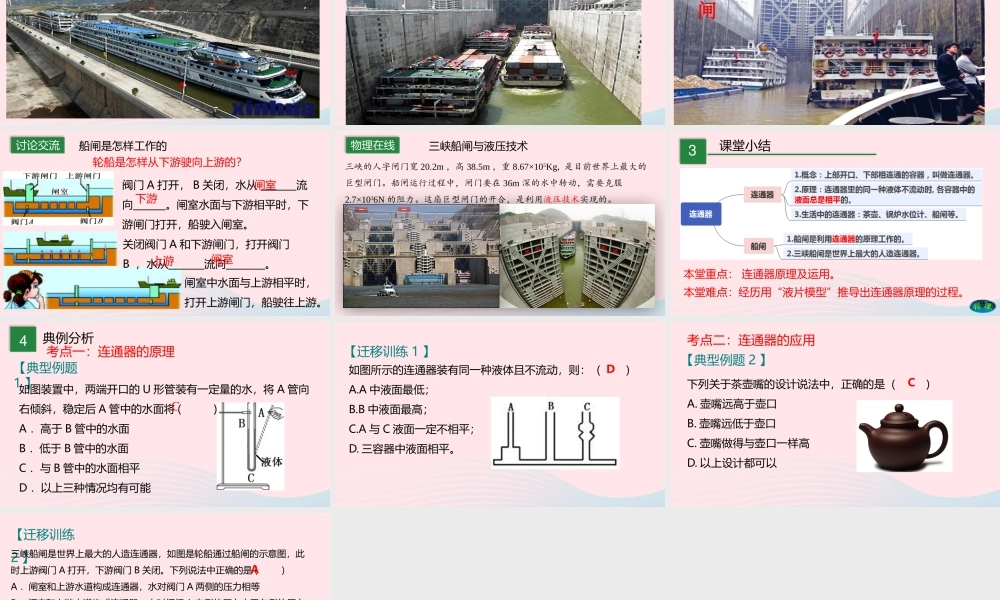

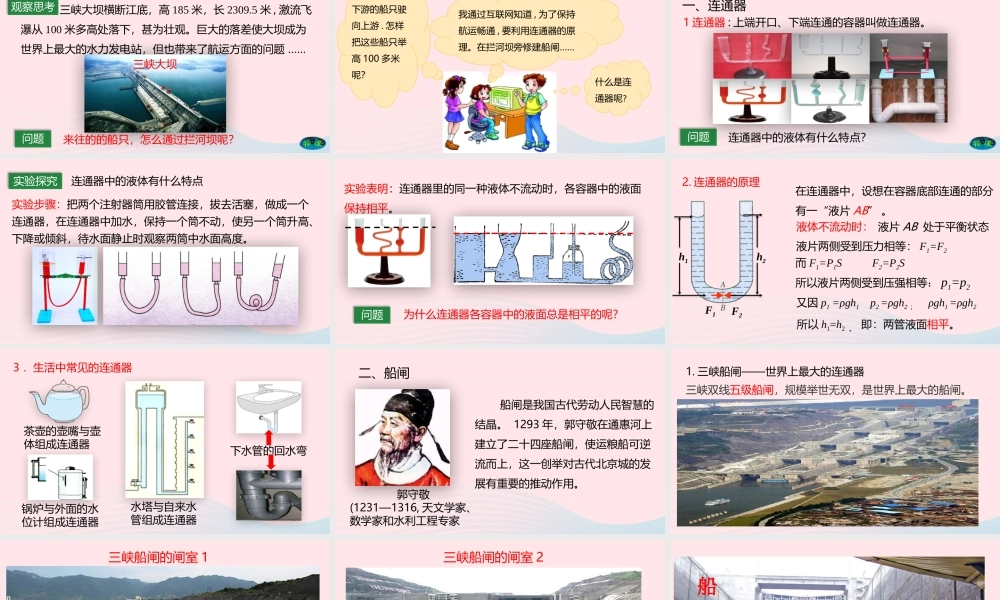

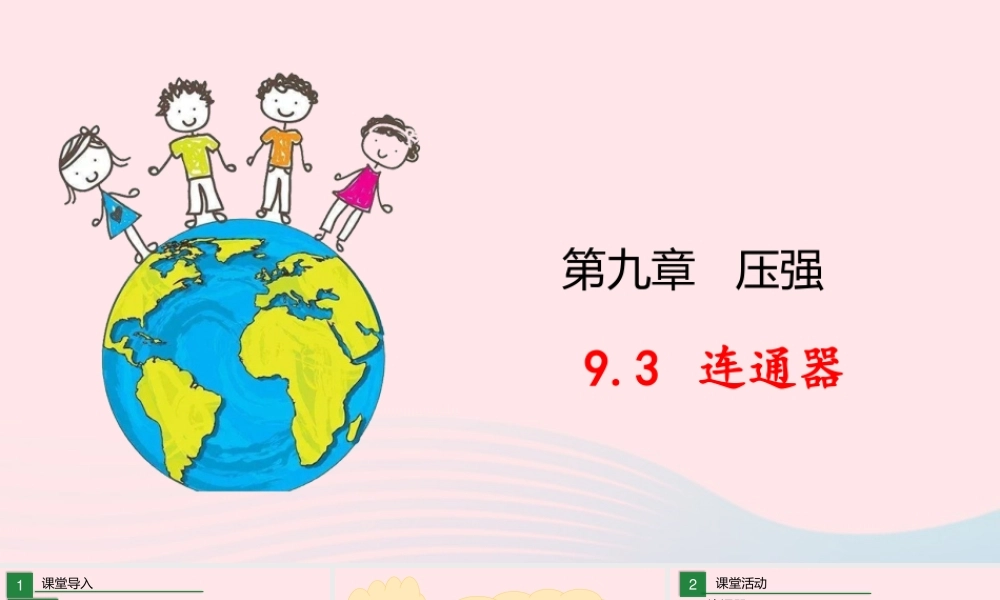

第九章 压强 9.3 连通器1课堂导入观察思考三峡大坝三峡大坝横断江底，高 185 米，长 2309.5 米 , 激流飞瀑从 100 米多高处落下，甚为壮观。巨大的落差使大坝成为世界上最大的水力发电站，但也带来了航运方面的问题 ……来往的的船只，怎么通过拦河坝呢？问题下游的船只驶向上游 . 怎样把这些船只举高 100 多米呢？什么是连通器呢？我通过互联网知道 , 为了保持航运畅通 , 要利用连通器的原理。在拦河坝旁修建船闸……2课堂活动一、连通器1 连通器 : 上端开口、下端连通的容器叫做连通器。连通器中的液体有什么特点？问题连通器中的液体有什么特点实验探究实验步骤：把两个注射器筒用胶管连接，拔去活塞，做成一个连通器，在连通器中加水，保持一个筒不动，使另一个筒升高、下降或倾斜，待水面静止时观察两筒中水面高度。实验表明：连通器里的同一种液体不流动时，各容器中的液面保持相平。为什么连通器各容器中的液面总是相平的呢？问题2. 连通器的原理在连通器中，设想在容器底部连通的部分有一“液片 AB” 。液体不流动时： 液片 AB 处于平衡状态液片两侧受到压力相等： F1=F2所以 h1=h2 。 即：两管液面相平。h1h2F1F2所以液片两侧受到压强相等： p1=p2而 F1=P1S F2=P2S又因 p1 =ρgh1 p2 =ρgh2 ； ρgh1 =ρgh2 3 ．生活中常见的连通器茶壶的壶嘴与壶体组成连通器锅炉与外面的水位计组成连通器水塔与自来水管组成连通器下水管的回水弯二、船闸 船闸是我国古代劳动人民智慧的结晶。 1293 年，郭守敬在通惠河上建立了二十四座船闸，使运粮船可逆流而上，这一创举对古代北京城的发展有重要的推动作用。郭守敬(1231—1316, 天文学家、数学家和水利工程专家1. 三峡船闸——世界上最大的连通器三峡双线五级船闸，规模举世无双，是世界上最大的船闸。三峡船闸的闸室 1三峡船闸的闸室 2船闸船闸是怎样工作的讨论交流轮船是怎样从下游驶向上游的？阀门 A 打开， B 关闭，水从 流向 。闸室水面与下游相平时，下游闸门打开，船驶入闸室。闸室下游关闭阀门 A 和下游闸门，打开阀门B ，水从 流向 。闸室上游闸室中水面与上游相平时，打开上游闸门，船驶往上游。物理在线三峡船闸与液压技术三峡的人字闸门宽 20.2m ，高 38.5m ，重 8.67×105Kg, 是目前世界上最大的巨型闸门。船闸运行过程中，闸门要在 36m 深的水中转动，需要克服2.7×1036N 的阻力。这扇巨型闸门的开合，是利用...
