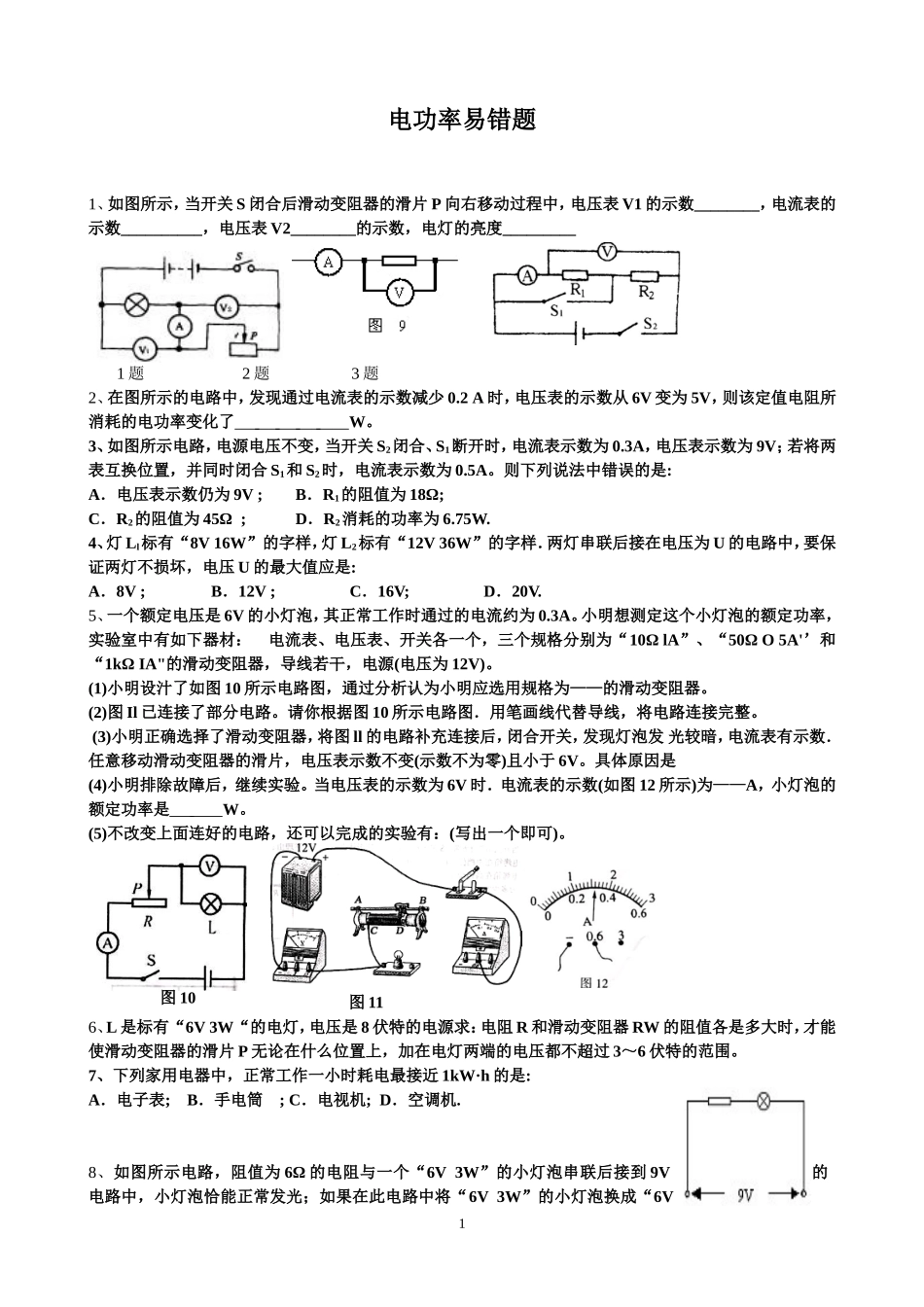

电功率易错题1、如图所示，当开关 S 闭合后滑动变阻器的滑片 P 向右移动过程中，电压表 V1 的示数________，电流表的示数__________，电压表 V2________的示数，电灯的亮度_________ 1 题 2 题 3 题2、在图所示的电路中，发现通过电流表的示数减少 0.2 A 时，电压表的示数从 6V 变为 5V，则该定值电阻所消耗的电功率变化了 W。3、如图所示电路，电源电压不变，当开关 S2闭合、S1断开时，电流表示数为 0.3A，电压表示数为 9V；若将两表互换位置，并同时闭合 S1和 S2时，电流表示数为 0.5A。则下列说法中错误的是:A．电压表示数仍为 9V ; B．R1的阻值为 18Ω;C．R2的阻值为 45Ω ; D．R2消耗的功率为 6.75W.4、灯 Ll标有“8V 16W”的字样，灯 L2标有“12V 36W”的字样．两灯串联后接在电压为 U 的电路中，要保证两灯不损坏，电压 U 的最大值应是:A．8V ; B．12V ; C．16V; D．20V.5、一个额定电压是 6V 的小灯泡，其正常工作时通过的电流约为 0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材： 电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为 12V)。(1)小明设汁了如图 10 所示电路图，通过分析认为小明应选用规格为——的滑动变阻器。(2)图 Il 已连接了部分电路。请你根据图 10 所示电路图．用笔画线代替导线，将电路连接完整。 (3)小明正确选择了滑动变阻器，将图 ll 的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于 6V。具体原因是 (4)小明排除故障后，继续实验。当电压表的示数为 6V 时．电流表的示数(如图 12 所示)为——A，小灯泡的额定功率是 W。(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。6、L 是标有“6V 3W“的电灯，电压是 8 伏特的电源求：电阻 R 和滑动变阻器 RW 的阻值各是多大时，才能使滑动变阻器的滑片 P 无论在什么位置上，加在电灯两端的电压都不超过 3～6 伏特的范围。7、下列家用电器中，正常工作一小时耗电最接近 1kW·h 的是: A．电子表; B．手电筒 ; C．电视机; D．空调机.8、如图所示电路，阻值为 6Ω 的电阻与一个“6V 3W”的小灯泡串联后接到 9V的电路中，小灯泡恰能正常发光；如果在此电路中将“6V 3W”的小灯泡换成“6V 1图...
