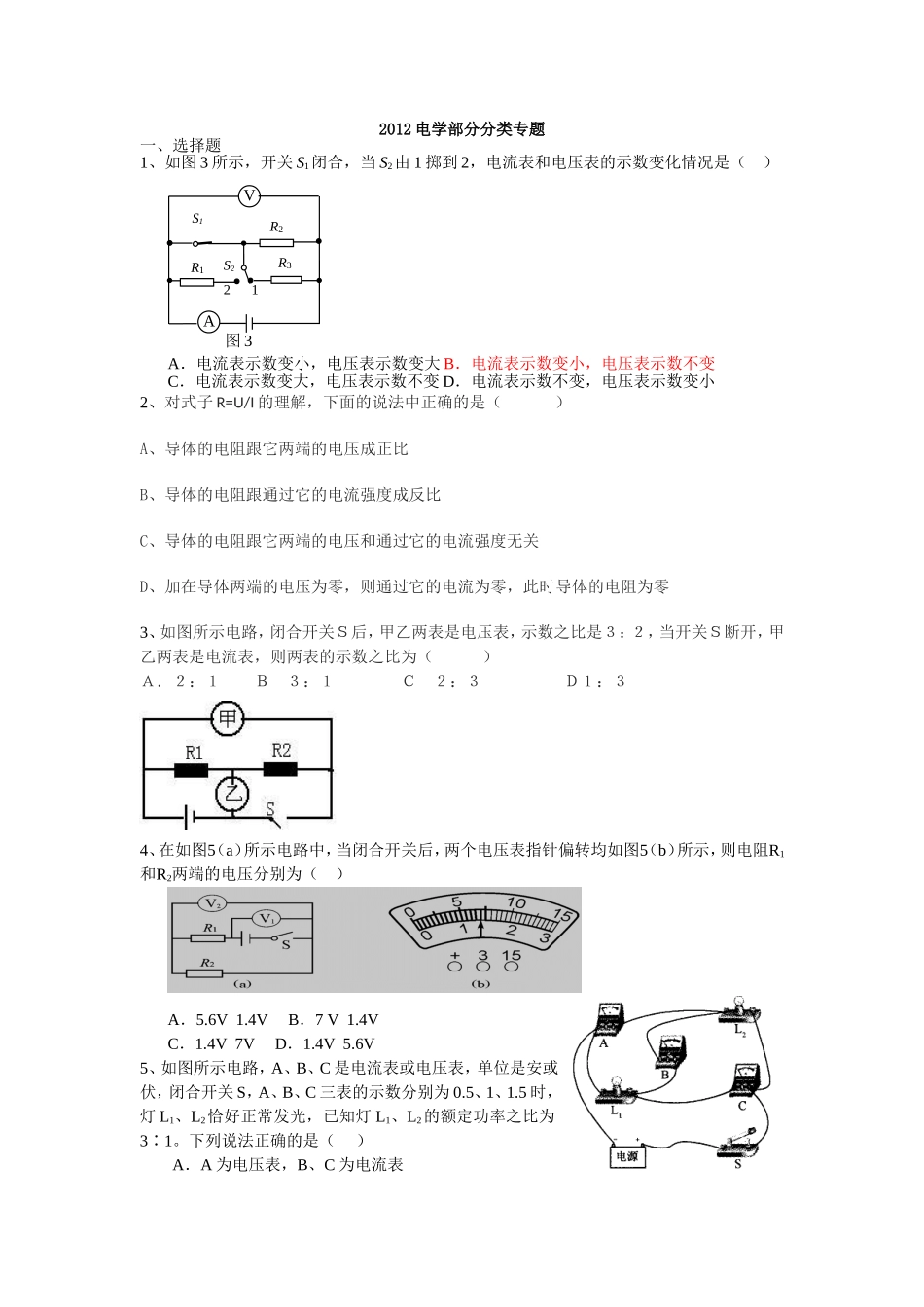

2012 电学部分分类专题一、选择题1、如图 3 所示，开关 S1闭合，当 S2由 1 掷到 2，电流表和电压表的示数变化情况是（ ）全品中考网A．电流表示数变小，电压表示数变大 B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变 D．电流表示数不变，电压表示数变小2、对式子 R=U/I 的理解，下面的说法中正确的是（ ） A、导体的电阻跟它两端的电压成正比B、导体的电阻跟通过它的电流强度成反比C、导体的电阻跟它两端的电压和通过它的电流强度无关D、加在导体两端的电压为零，则通过它的电流为零，此时导体的电阻为零3、如图所示电路，闭合开关Ｓ后，甲乙两表是电压表，示数之比是３：２，当开关Ｓ断开，甲乙两表是电流表，则两表的示数之比为（ ）Ａ．２：１ Ｂ ３：１ Ｃ ２：３ Ｄ１：３4、在如图5（a）所示电路中，当闭合开关后，两个电压表指针偏转均如图5（b）所示，则电阻R1和R2两端的电压分别为（ ）A．5.6V 1.4V B．7 V 1.4V C．1.4V 7V D．1.4V 5.6V5、如图所示电路，A、B、C 是电流表或电压表，单位是安或伏，闭合开关 S，A、B、C 三表的示数分别为 0.5、1、1.5 时，灯 L1、L2恰好正常发光，已知灯 L1、L2的额定功率之比为3∶1。下列说法正确的是（ ）A．A 为电压表，B、C 为电流表图 3S2R3R1AR2V21S1B.电源电压是 2 伏，且灯 L1和 L2串联C．10 秒内，灯 L1消耗的电能是 15 焦D．灯 L1和 L2的额定电压之比为 1∶36、小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R1是滑动变阻器）．可以测量人体重的电路是（ ）7、如右图所示电路，电源电压不变，当滑动变阻器的滑片 P 向右滑动时，各电表示数的变化情况是（ ）A．A 变小、V1变大，V2变小 B．A 变大、V1变大，V2变小 C．A 变小、V1变小，V2变大 D．A 变大、V1变小，V2变大8、从电视机的显像管尾部的热灯丝发射出来的电子,高速撞击在电视机的荧光屏上,使荧光屏发光,则在显像管内( )A.电流方向从荧光屏到灯丝 B.电流方几从灯丝到荧光屏C.显像管内是真空,无法通过电流D.电视机使用的是交流电,显像管中的电流方向不断变化9、小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表...
