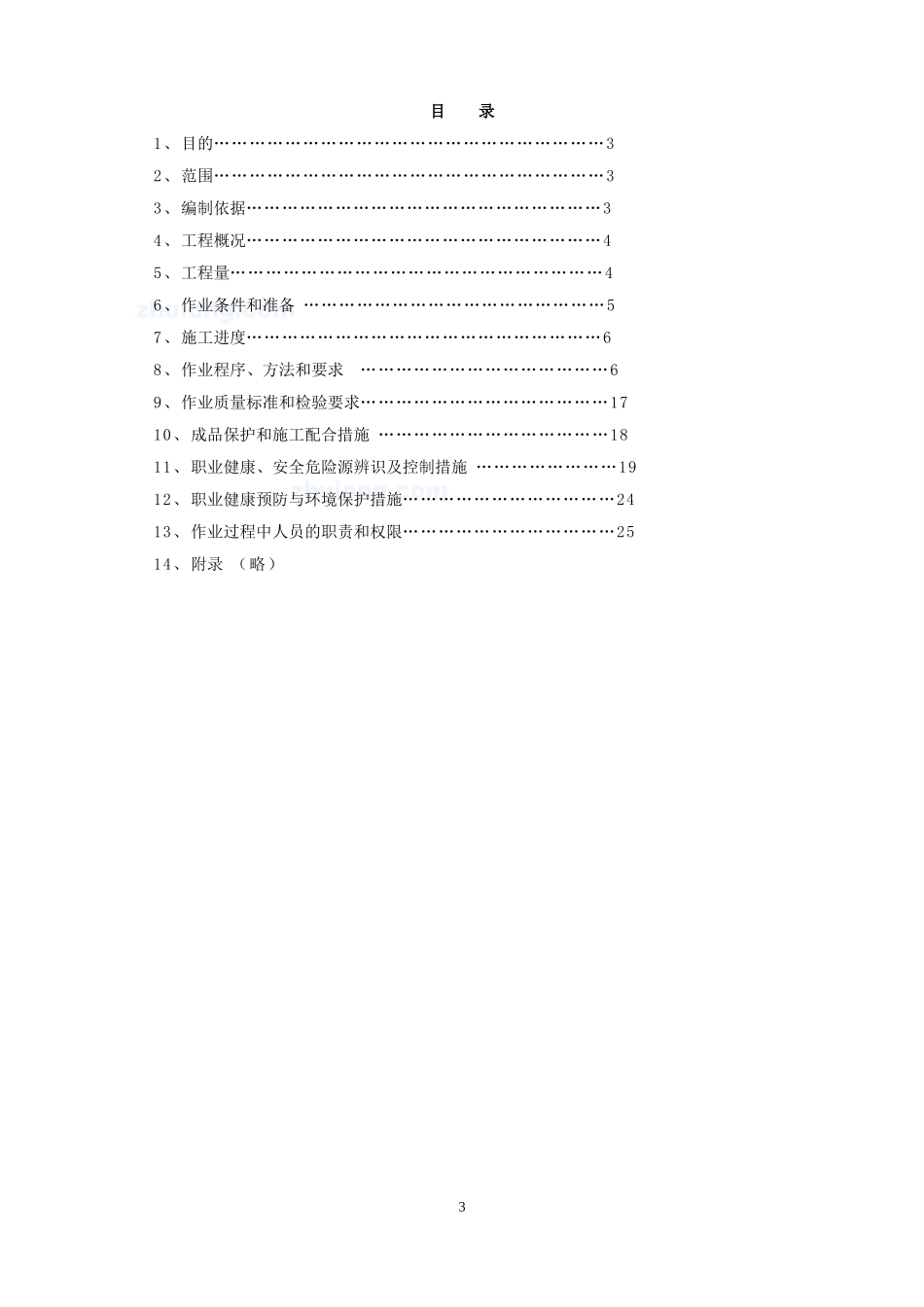

1某网架工程施工作业指导书某网架工程施 工 作 业 指 导 书2目 录1、目的…………………………………………………………32、范围…………………………………………………………33、编制依据……………………………………………………34、工程概况……………………………………………………45、工程量………………………………………………………46、作业条件和准备 ……………………………………………57、施工进度……………………………………………………68、作业程序、方法和要求 ……………………………………69、作业质量标准和检验要求……………………………………1710、成品保护和施工配合措施 …………………………………1811、职业健康、安全危险源辨识及控制措施 ……………………1912、职业健康预防与环境保护措施………………………………2413、作业过程中人员的职责和权限………………………………2514、附录 （略）31 目的对本工程项目的施工技术、方法和程序、资源配置及其质量保证、安全和进度保证等进行总体策划，使工程安全、进度及质量目标满足合同及标准要求，为业主提供优质的工程产品和服务，让业主满意。2 范围本施工作业指导书是为某网架工程施工进行编制，是本网架工程施工的技术指导性文件。3 编制依据3.1 网架施工设计施工图纸3.2《网架结构设计与施工规范》3.3《钢结构设计规范》3.4《钢结构工程验收规范》3.5《钢网架行业标准》3.6《钢网架螺栓球节点用高强螺栓》3.7 施工现场勘察4 工程概况4.1 网架工程结构形式为螺栓球节点钢网架；排水方式为自由散排；支承方式为周圈多点支承。4.2 本工程汽机间网架：跨度 27 米，柱距 9 米、12 米两种，总长度：145.8 米。屋架支承于钢筋混凝土柱上，A 列柱顶标高 30.3m， B 列柱顶标高 33m。4.3 主厂房汽机间网架平面尺寸为：66000mm×27000mm(3#机)、78000mm×27000mm(4#机)、高为：2000mm。 4.4 网架支座底板和垫板为 Q235B 钢、柱顶预埋件 MJ-1,ZZ-1 钢板采用 Q235B 钢、锚筋采用 HRB335钢；钢管采用 Q235B，可采用焊接钢管(GB/T3092)或无缝钢管(GB/T8162)；高强螺栓:采用经调质热处理的 40Cr(10.9s)； 钢球为 45 号钢(GB699-88)，屈服强度为 0.36 kN/mm2；锥头封板采用 Q235B 钢，锥头采用锻件；无纹螺母采用 Q235B 钢锻件。当高强螺栓直径 M >30 时采用 45 号钢锻件；紧定螺钉采用 40Cr，经调质热处理。4.5...
